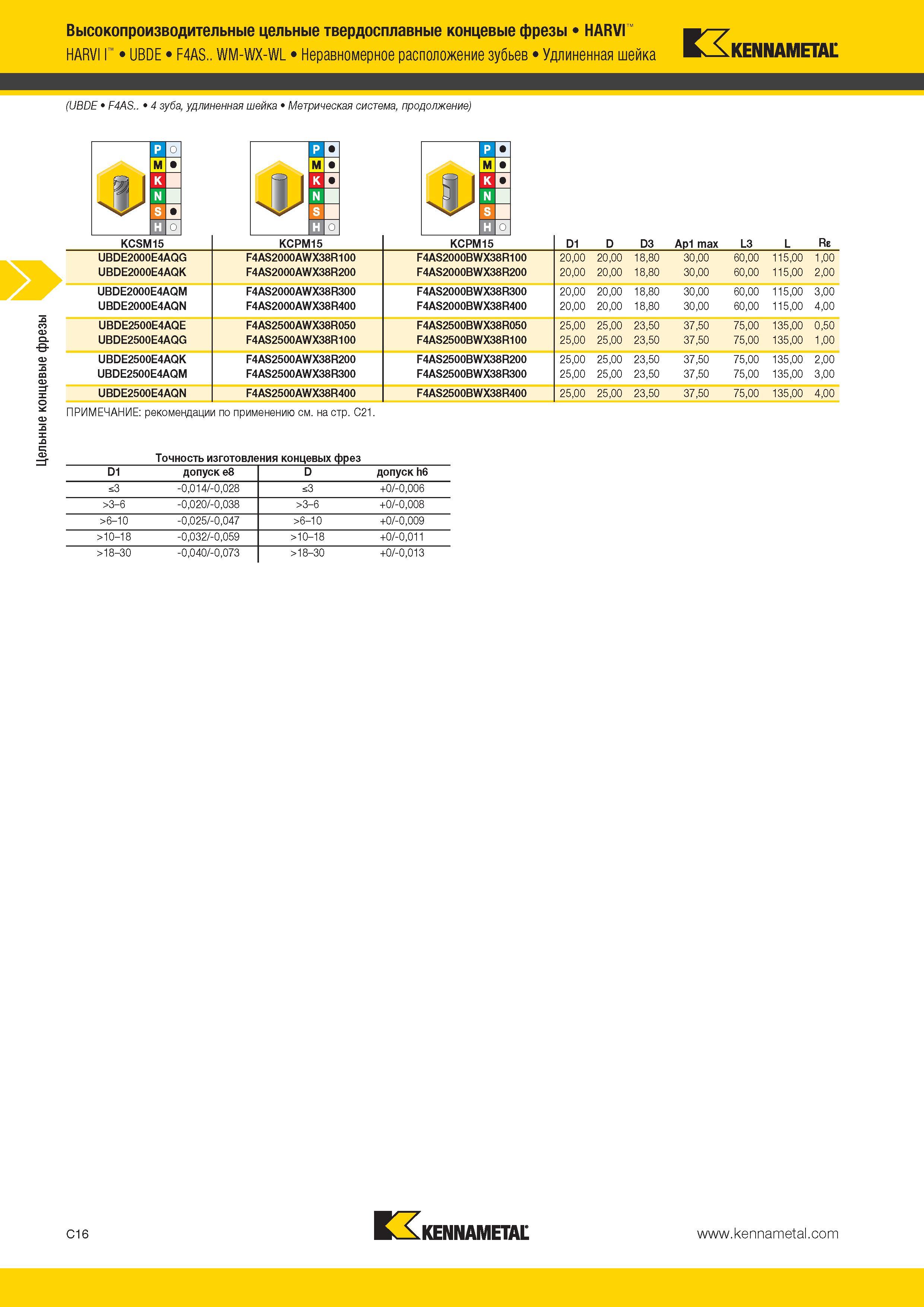

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Ш -/ HARVI I UBDE F4AS WM-WX-WL Неравномерное расположение зубьев Удлиненная шейка K -XKennametal (UBDE F4AS 4 зуба, удлиненная шейка Метрическая система, продолжение) KCSM15 KCPM15 KCPM15 D1 D D3 Ap1 max L3 L Re UBDE2000E4AQG F4AS2000AWX38R100 F4AS2000BWX38R100 20,00 20,00 18,80 30,00 60,00 115,00 1,00 UBDE2000E4AQK F4AS2000AWX38R200 F4AS2000BWX38R200 20,00 20,00 18,80 30,00 60,00 115,00 2,00 UBDE2000E4AQM UBDE2000E4AQN F4AS2000AWX38R300 F4AS2000AWX38R400 F4AS2000BWX38R300 F4AS2000BWX38R400 20,00 20,00 20,00 20,00 18,80 18,80 30.00 30.00 60,00 60,00 115.00 115.00 3.00 4.00 UBDE2500E4AQE F4AS2500AWX38R050 F4AS2500BWX38R050 25,00 25,00 23,50 37,50 75,00 135,00 0,50 UBDE2500E4AQG F4AS2500AWX38R100 F4AS2500BWX38R100 25,00 25,00 23,50 37,50 75,00 135,00 1,00 UBDE2500E4AQK UBDE2500E4AQM F4AS2500AWX38R200 F4AS2500AWX38R300 F4AS2500BWX38R200 F4AS2500BWX38R300 25.00 25.00 25.00 25.00 23.50 23.50 37.50 37.50 75.00 75.00 135.00 135.00 2,00 3,00 UBDE2500E4AQN F4AS2500AWX38R400 F4AS2500BWX38R400 25,00 25,00 23,50 37,50 75,00 135,00 4,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C21. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 C16 Kennametal
