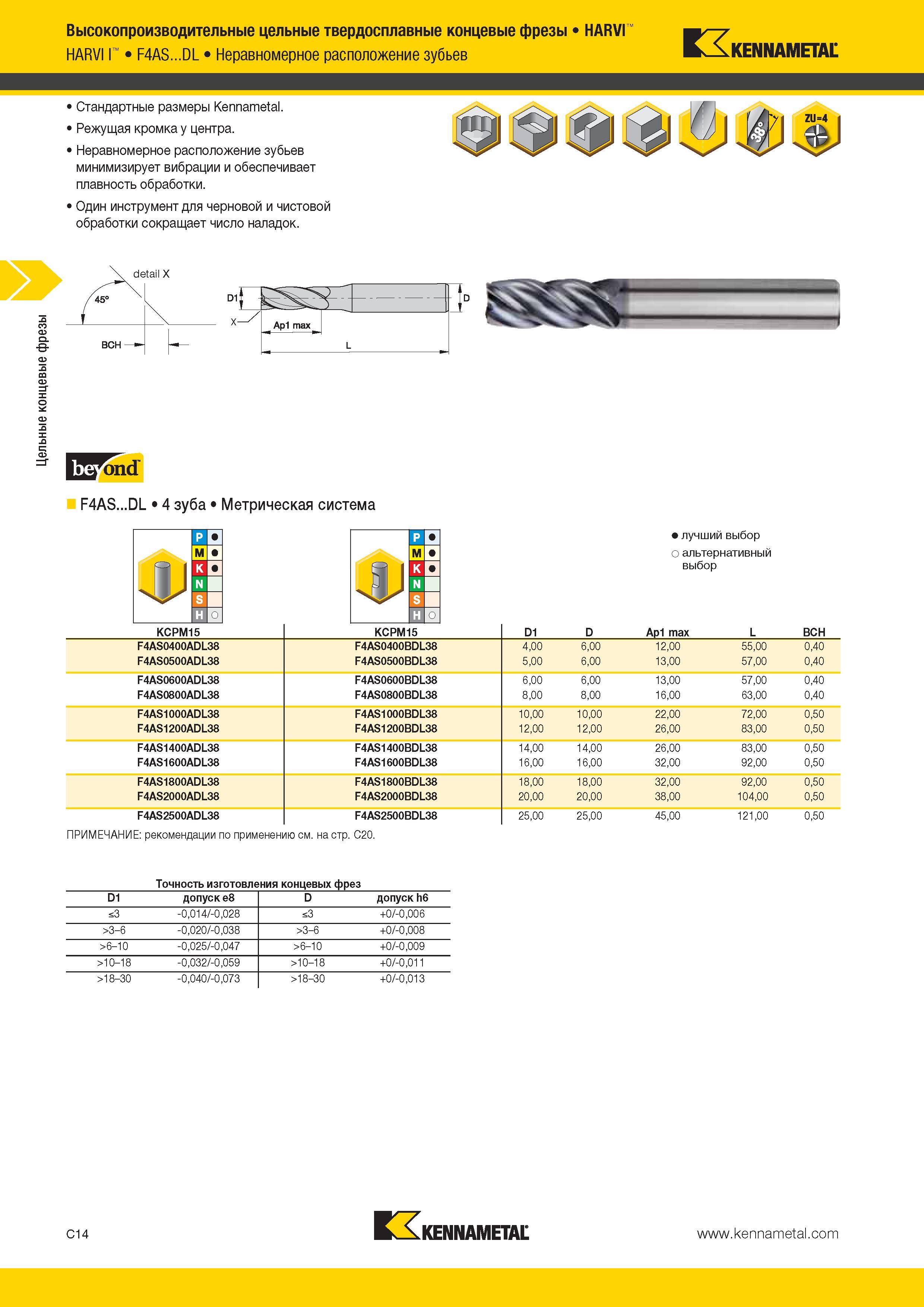

Цельные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы HARVI' HARVI I F4AS DL Неравномерное расположение зубьев Kennametal Стандартные размеры Kennametal. 1 Режущая кромка у центра. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Один инструмент для черновой и чистовой обработки сокращает число наладок. IW%nd F4AS DL 4 зуба Метрическая система лучший выбор о альтернативный выбор KCPM15 KCPM15 D1 D Ap1 max L BCH F4AS0400ADL38 F4AS0400BDL38 4,00 6,00 12,00 55,00 0,40 F4AS0500ADL38 F4AS0500BDL38 5,00 6,00 13,00 57,00 0,40 F4AS0600ADL38 F4AS0600BDL38 6,00 6,00 13,00 57,00 0,40 F4AS0800ADL38 F4AS0800BDL38 8,00 8,00 16,00 63,00 0,40 F4AS1000ADL38 F4AS1000BDL38 10,00 10,00 22,00 72,00 0,50 F4AS1200ADL38 F4AS1200BDL38 12,00 12,00 26,00 83,00 0,50 F4AS1400ADL38 F4AS1400BDL38 14,00 14,00 26,00 83,00 0,50 F4AS1600ADL38 F4AS1600BDL38 16,00 16,00 32,00 92,00 0,50 F4AS1800ADL38 F4AS1800BDL38 18,00 18,00 32,00 92,00 0,50 F4AS2000ADL38 F4AS2000BDL38 20,00 20,00 38,00 104,00 0,50 F4AS2500ADL38 F4AS2500BDL38 25,00 25,00 45,00 121,00 0,50 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C20. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 C14 Kennametal
