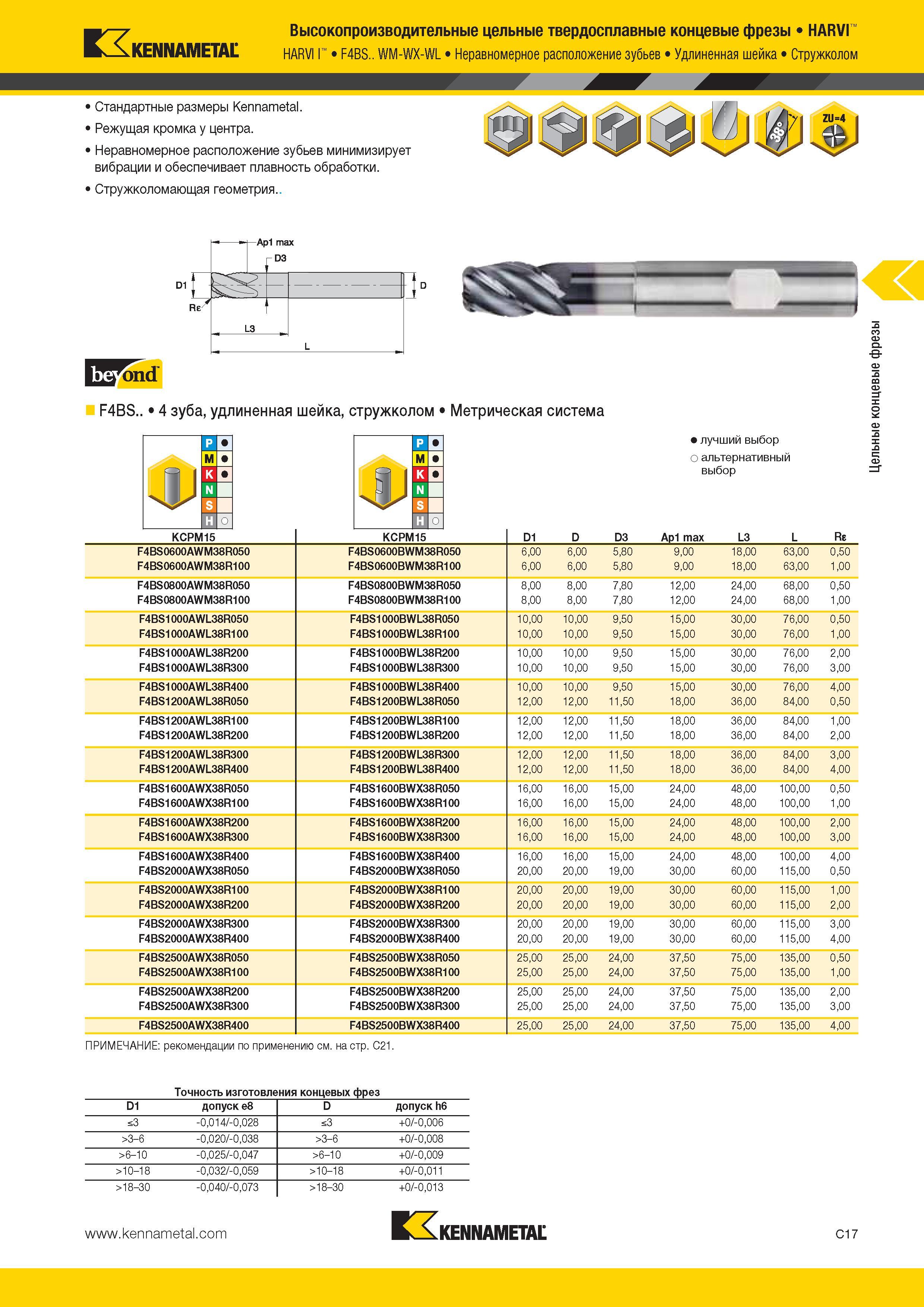

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Kennametal HARVI I F4BS WM-WX-WL Неравномерное расположение зубьев Удлиненная шейка Стружколом Стандартные размеры Kennametal. Режущая кромка у центра. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Стружколомающая геометрия F4BS 4 зуба, удлиненная шейка, стружколом Метрическая система 4J I к N S 0 лучший выбор о альтернативный выбор KCPM15 KCPM15 D1 D D3 Ap1 max L3 L Re F4BS0600AWM38R050 F4BS0600BWM38R050 6,00 6,00 5,80 9,00 18,00 63,00 0,50 F4BS0600AWM38R100 F4BS0600BWM38R100 6,00 6,00 5,80 9,00 18,00 63,00 1,00 F4BS0800AWM38R050 F4BS0800BWM38R050 8,00 8,00 7,80 12,00 24,00 68,00 0,50 F4BS0800AWM38R100 F4BS0800BWM38R100 8,00 8,00 7,80 12,00 24,00 68,00 1,00 F4BS1000AWL38R050 F4BS1000BWL38R050 10,00 10,00 9,50 15,00 30,00 76,00 0,50 F4BS1000AWL38R100 F4BS1000BWL38R100 10,00 10,00 9,50 15,00 30,00 76,00 1,00 F4BS1000AWL38R200 F4BS1000BWL38R200 10,00 10,00 9,50 15,00 30,00 76,00 2,00 F4BS1000AWL38R300 F4BS1000BWL38R300 10,00 10,00 9,50 15,00 30,00 76,00 3,00 F4BS1000AWL38R400 F4BS1000BWL38R400 10,00 10,00 9,50 15,00 30,00 76,00 4,00 F4BS1200AWL38R050 F4BS1200BWL38R050 12,00 12,00 11,50 18,00 36,00 84,00 0,50 F4BS1200AWL38R100 F4BS1200BWL38R100 12,00 12,00 11,50 18,00 36,00 84,00 1,00 F4BS1200AWL38R200 F4BS1200BWL38R200 12,00 12,00 11,50 18,00 36,00 84,00 2,00 F4BS1200AWL38R300 F4BS1200BWL38R300 12,00 12,00 11,50 18,00 36,00 84,00 3,00 F4BS1200AWL38R400 F4BS1200BWL38R400 12,00 12,00 11,50 18,00 36,00 84,00 4,00 F4BS1600AWX38R050 F4BS1600BWX38R050 16,00 16,00 15,00 24,00 48,00 100,00 0,50 F4BS1600AWX38R100 F4BS1600BWX38R100 16,00 16,00 15,00 24,00 48,00 100,00 1,00 F4BS1600AWX38R200 F4BS1600BWX38R200 16,00 16,00 15,00 24,00 48,00 100,00 2,00 F4BS1600AWX38R300 F4BS1600BWX38R300 16,00 16,00 15,00 24,00 48,00 100,00 3,00 F4BS1600AWX38R400 F4BS1600BWX38R400 16,00 16,00 15,00 24,00 48,00 100,00 4,00 F4BS2000AWX38R050 F4BS2000BWX38R050 20,00 20,00 19,00 30,00 60,00 115,00 0,50 F4BS2000AWX38R100 F4BS2000BWX38R100 20,00 20,00 19,00 30,00 60,00 115,00 1,00 F4BS2000AWX38R200 F4BS2000BWX38R200 20,00 20,00 19,00 30,00 60,00 115,00 2,00 F4BS2000AWX38R300 F4BS2000BWX38R300 20,00 20,00 19,00 30,00 60,00 115,00 3,00 F4BS2000AWX38R400 F4BS2000BWX38R400 20,00 20,00 19,00 30,00 60,00 115,00 4,00 F4BS2500AWX38R050 F4BS2500BWX38R050 25,00 25,00 24,00 37,50 75,00 135,00 0,50 F4BS2500AWX38R100 F4BS2500BWX38R100 25,00 25,00 24,00 37,50 75,00 135,00 1,00 F4BS2500AWX38R200 F4BS2500BWX38R200 25,00 25,00 24,00 37,50 75,00 135,00 2,00 F4BS2500AWX38R300 F4BS2500BWX38R300 25,00 25,00 24,00 37,50 75,00 135,00 3,00 F4BS2500AWX38R400 F4BS2500BWX38R400 25,00 25,00 24,00 37,50 75,00 135,00 4,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. C21. Точность изготовления концевых фрез D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 Kennametal C17 Цельные концевые фрезы
