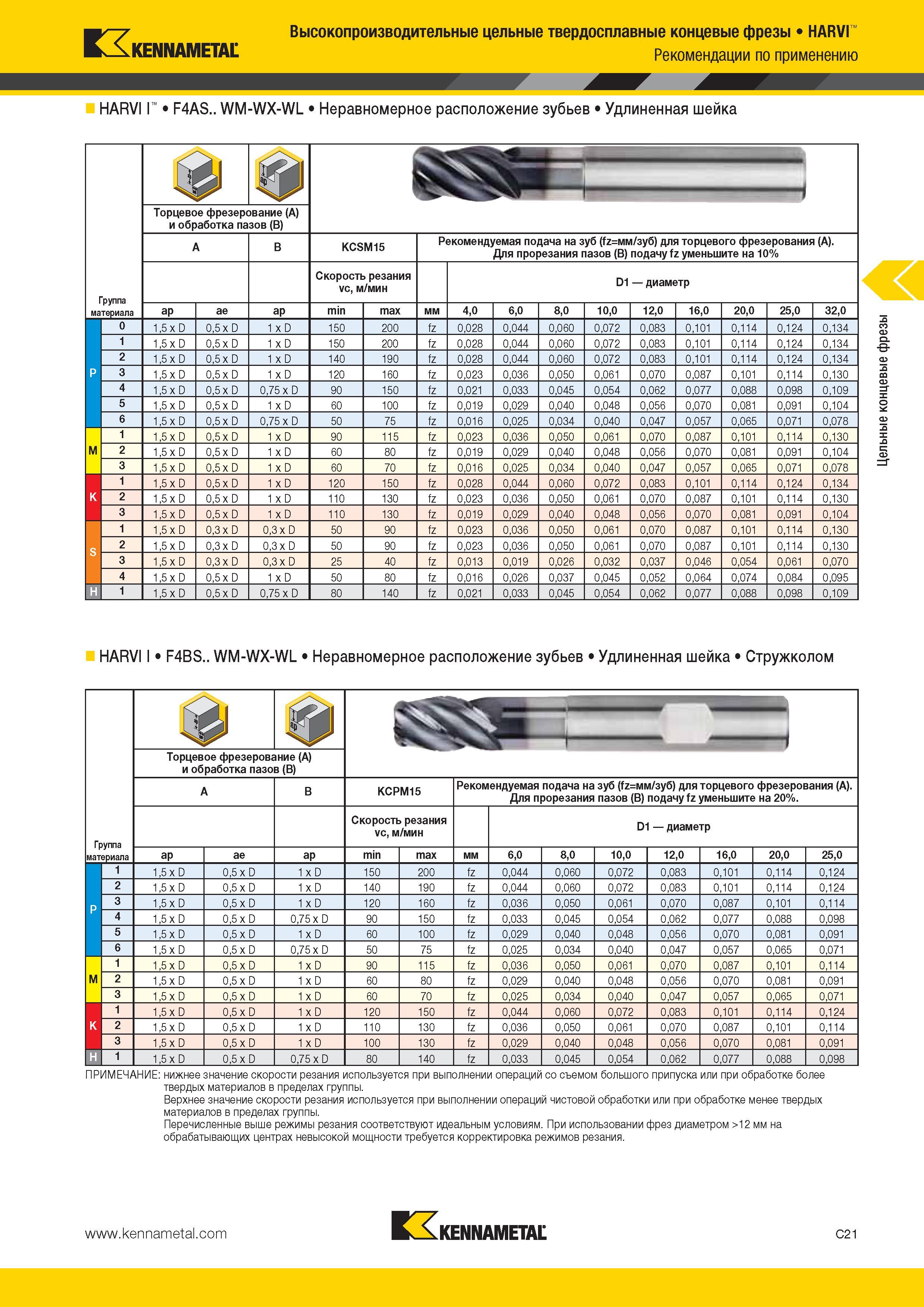

з Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Kennametal Рекомендации по применению HARVI I F4AS WM-WX-WL Неравномерное расположение зубьев Удлиненная шейка Группа материала Торцевое фрезер< и обработка па звание (A) зов (B) A B KCSM15 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 10% Скорость резания vc, м/мин D1 диаметр ap ae ap min max мм 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 32,0 M 0 1,5 x D 0,5 x D 1 x D 150 200 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 0,134 1 1,5 x D 0,5 x D 1 x D 150 200 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 0,134 2 1,5 x D 0,5 x D 1 x D 140 190 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 0,134 3 1,5 x D 0,5 x D 1 x D 120 160 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 0,130 4 1,5 x D 0,5 x D 0,75 x D 90 150 fz 0,021 0,033 0,045 0,054 0,062 0,077 0,088 0,098 0,109 5 1,5 x D 0,5 x D 1 x D 60 100 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 0,104 6 1,5 x D 0,5 x D 0,75 x D 50 75 fz 0,016 0,025 0,034 0,040 0,047 0,057 0,065 0,071 0,078 1 1,5 x D 0,5 x D 1 x D 90 115 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 0,130 2 1,5 x D 0,5 x D 1 x D 60 80 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 0,104 3 1,5 x D 0,5 x D 1 x D 60 70 fz 0,016 0,025 0,034 0,040 0,047 0,057 0,065 0,071 0,078 1 1,5 x D 0,5 x D 1 x D 120 150 fz 0,028 0,044 0,060 0,072 0,083 0,101 0,114 0,124 0,134 2 1,5 x D 0,5 x D 1 x D 110 130 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 0,130 3 1,5 x D 0,5 x D 1 x D 110 130 fz 0,019 0,029 0,040 0,048 0,056 0,070 0,081 0,091 0,104 1 1,5 x D 0,3 x D 0,3 x D 50 90 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 0,130 2 1,5 x D 0,3 x D 0,3 x D 50 90 fz 0,023 0,036 0,050 0,061 0,070 0,087 0,101 0,114 0,130 H 3 1,5 x D 0,3 x D 0,3 x D 25 40 fz 0,013 0,019 0,026 0,032 0,037 0,046 0,054 0,061 0,070 4 1,5 x D 0,5 x D 1 x D 50 80 fz 0,016 0,026 0,037 0,045 0,052 0,064 0,074 0,084 0,095 1 1,5 x D 0,5 x D 0,75 x D 80 140 fz 0,021 0,033 0,045 0,054 0,062 0,077 0,088 0,098 0,109 HARVI I F4BS WM-WX-WL Неравномерное расположение зубьев Удлиненная шейка Стружколом Группа материала Торцевое фрезеров и обработка пазо ние (A) в (B) A B KCPM15 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. Скорость резания vc, м/мин D1 диаметр ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 1 1,5 x D 0,5 x D 1 x D 150 200 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 140 190 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 3 1,5 x D 0,5 x D 1 x D 120 160 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 M s 4 1,5 x D 0,5 x D 0,75 x D 90 150 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 5 1,5 x D 0,5 x D 1 x D 60 100 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 6 1,5 x D 0,5 x D 0,75 x D 50 75 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 1,5 x D 0,5 x D 1 x D 90 115 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 2 1,5 x D 0,5 x D 1 x D 60 80 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 3 1,5 x D 0,5 x D 1 x D 60 70 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 1 1,5 x D 0,5 x D 1 x D 120 150 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 110 130 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 3 1,5 x D 0,5 x D 1 x D 100 130 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 1 1,5 x D 0,5 x D 0,75 x D 80 140 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 ПРИМЕЧАНИЕ нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Kennametal C21 Цельные концевые фрезы
