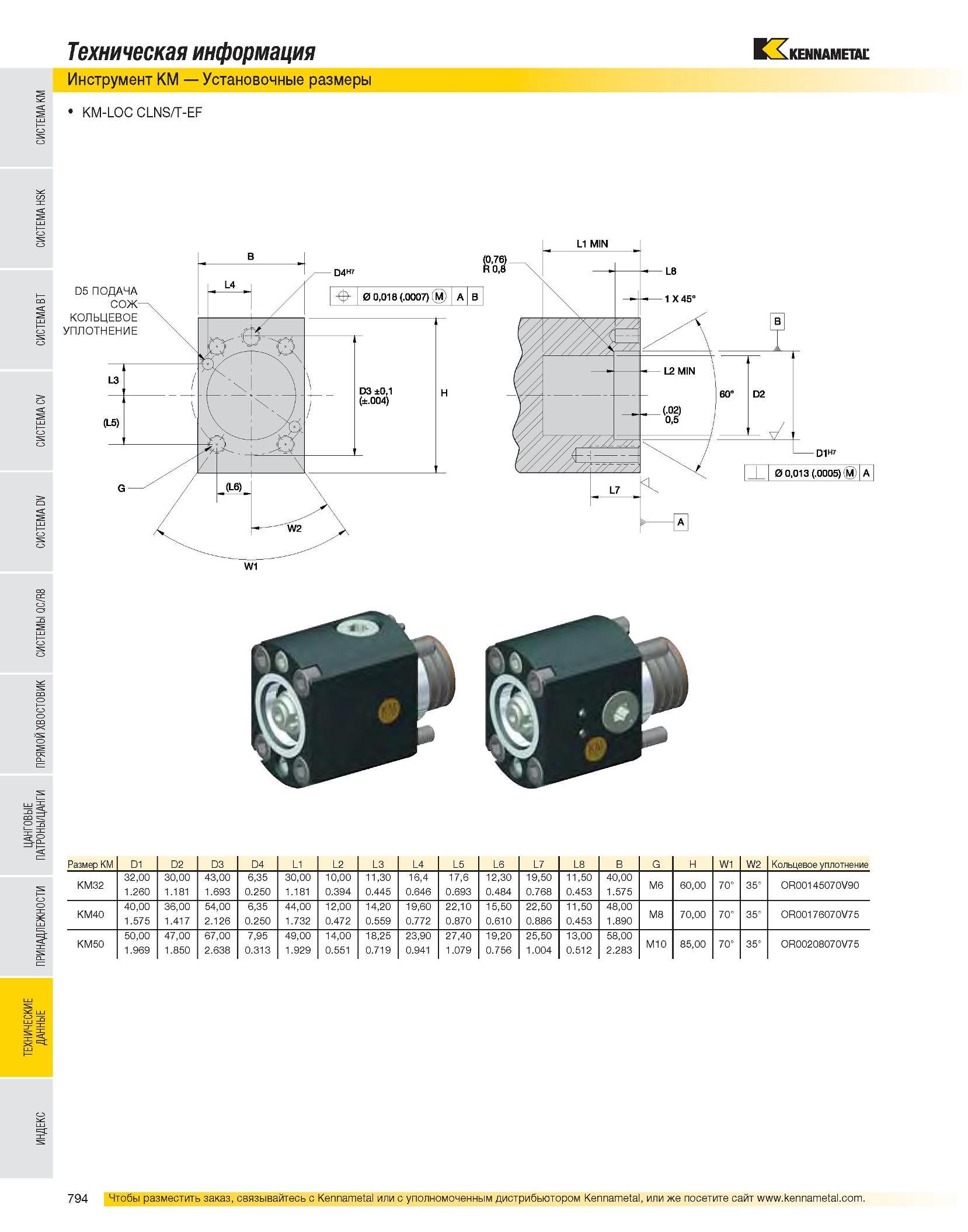

Техническая информация Инструмент KM Установочные размеры KM-LOC CLNS/T-EF Размер KM D1 D2 D3 D4 L1 L2 L3 L4 L5 L6 L7 L8 B G H W1 W2 Кольцевое уплотнение KM32 32,00 1.260 30,00 1.181 43,00 1.693 6,35 0.250 30,00 1.181 10,00 0.394 11,30 0.445 16,4 0.646 17,6 0.693 12,30 0.484 19,50 0.768 11,50 0.453 40,00 1.575 M6 60,00 70° 35° OR00145070V90 KM40 40,00 1.575 36,00 1.417 54,00 2.126 6,35 0.250 44,00 1.732 12,00 0.472 14,20 0.559 19,60 0.772 22,10 0.870 15,50 0.610 22,50 0.886 11,50 0.453 48,00 1.890 M8 70,00 70° 35° OR00176070V75 KM50 50,00 1.969 47,00 1.850 67,00 2.638 7,95 0.313 49,00 1.929 14,00 0.551 18,25 0.719 23,90 0.941 27,40 1.079 19,20 0.756 25,50 1.004 13,00 0.512 58,00 2.283 M10 85,00 70° 35° OR00208070V75
