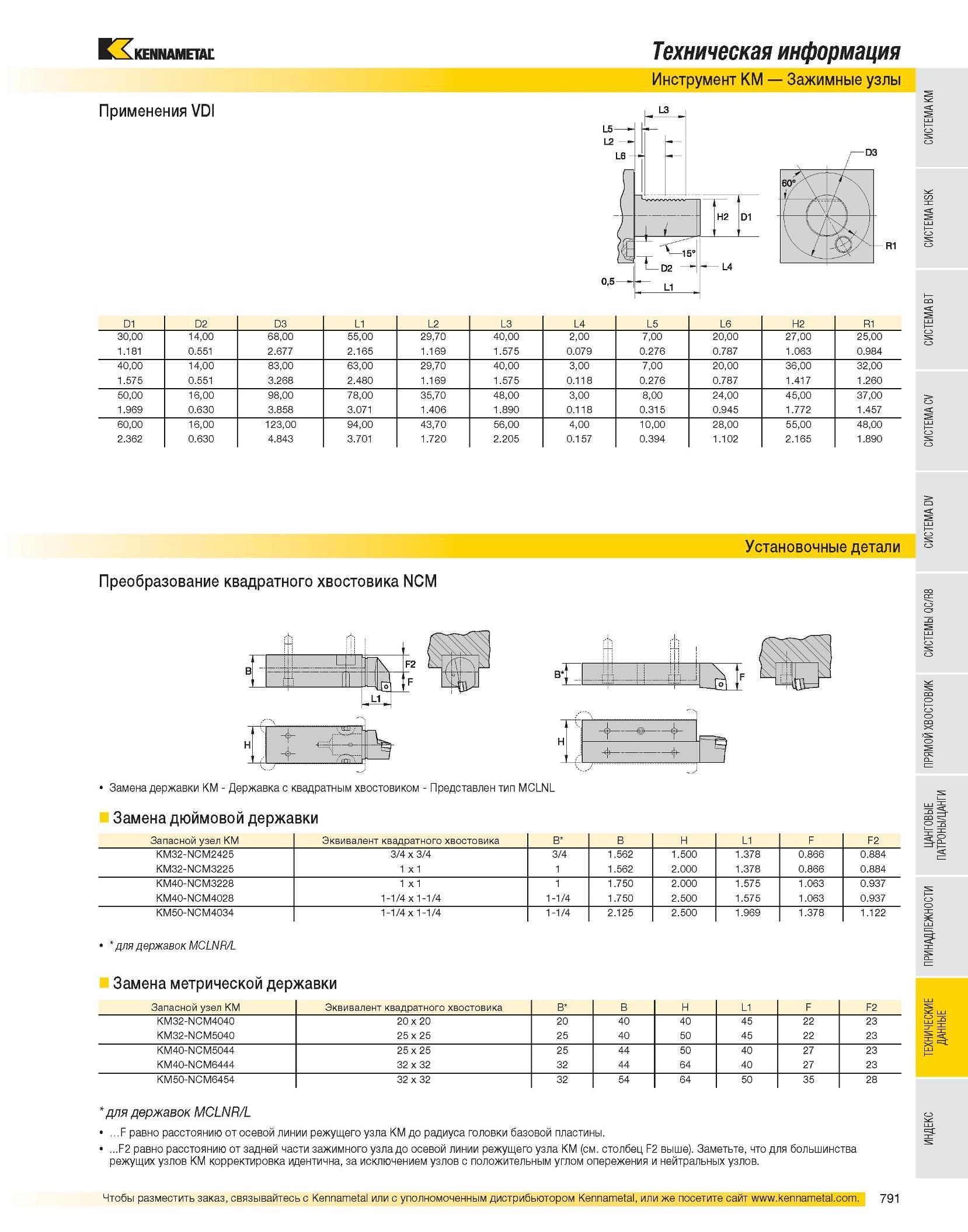

Применения VDI Техническая информация Инструмент KM Зажимные узлы - R1 D1 D2 D3 L1 L2 L3 L4 L5 L6 H2 R1 30,00 14,00 68,00 55,00 29,70 40,00 2,00 7,00 20,00 27,00 25,00 1.181 0.551 2.677 2.165 1.169 1.575 0.079 0.276 0.787 1.063 0.984 40,00 14,00 83,00 63,00 29,70 40,00 3,00 7,00 20,00 36,00 32,00 1.575 0.551 3.268 2.480 1.169 1.575 0.118 0.276 0.787 1.417 1.260 50,00 16,00 98,00 78,00 35,70 48,00 3,00 8,00 24,00 45,00 37,00 1.969 0.630 3.858 3.071 1.406 1.890 0.118 0.315 0.945 1.772 1.457 60,00 16,00 123,00 94,00 43,70 56,00 4,00 10,00 28,00 55,00 48,00 2.362 0.630 4.843 3.701 1.720 2.205 0.157 0.394 1.102 2.165 1.890 Установочные детали Преобразование квадратного хвостовика NCM Замена державки KM - Державка с квадратным хвостовиком - Представлен тип MCLNL Замена дюймовой державки Запасной узел KM Эквивалент квадратного хвостовика B B H L1 F F2 KM32-NCM2425 3/4 x 3/4 3/4 1.562 1.500 1.378 0.866 0.884 KM32-NCM3225 1 x 1 1.562 2.000 1.378 0.866 0.884 KM40-NCM3228 1 x 1 1.750 2.000 1.575 1.063 0.937 KM40-NCM4028 1-1/4 x 1-1/4 1-1/4 1.750 2.500 1.575 1.063 0.937 KM50-NCM4034 1-1/4 x 1-1/4 1-1/4 2.125 2.500 1.969 1.378 1.122 для державок MCLNR/L Замена метрической державки Запасной узел KM Эквивалент квадратного хвостовика B B H L1 F F2 KM32-NCM4040 20 x 20 20 40 40 45 22 23 KM32-NCM5040 25 x 25 25 40 50 45 22 23 KM40-NCM5044 25 x 25 25 44 50 40 27 23 KM40-NCM6444 32 x 32 32 44 64 40 27 23 KM50-NCM6454 32 x 32 32 54 64 50 35 28 для державок MCLNR/L .F равно расстоянию от осевой линии режущего узла KM до радиуса головки базовой пластины. F2 равно расстоянию от задней части зажимного узла до осевой линии режущего узла KM (см. столбец F2 выше). Заметьте, что для большинства режущих узлов KM корректировка идентична, за исключением узлов с положительным углом опережения и нейтральных узлов.
