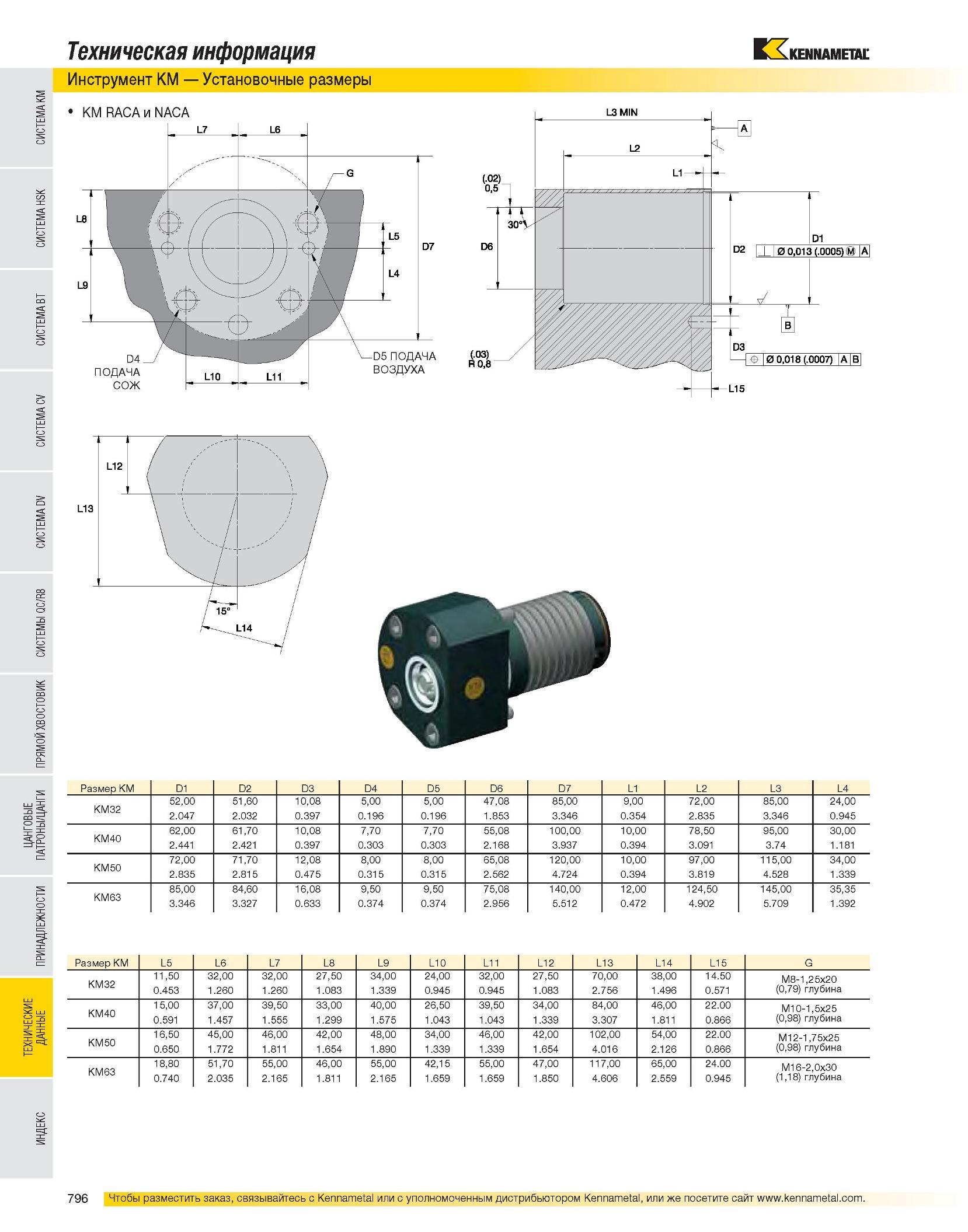

Техническая информация Инструмент KM Установочные размеры KM RACA и NACA Размер KM D1 D2 D3 D4 D5 D6 D7 L1 L2 L3 L4 52,00 51,60 10,08 5,00 5,00 47,08 85,00 9,00 72,00 85,00 24,00 KM32 2.047 2.032 0.397 0.196 0.196 1.853 3.346 0.354 2.835 3.346 0.945 62,00 61,70 10,08 7,70 7,70 55,08 100,00 10,00 78,50 95,00 30,00 KM40 2.441 2.421 0.397 0.303 0.303 2.168 3.937 0.394 3.091 3.74 1.181 72,00 71,70 12,08 8,00 8,00 65,08 120,00 10,00 97,00 115,00 34,00 KM50 2.835 2.815 0.475 0.315 0.315 2.562 4.724 0.394 3.819 4.528 1.339 85,00 84,60 16,08 9,50 9,50 75,08 140,00 12,00 124,50 145,00 35,35 KM63 3.346 3.327 0.633 0.374 0.374 2.956 5.512 0.472 4.902 5.709 1.392 Размер KM L5 L6 L7 L8 L9 L10 L11 L12 L13 L14 L15 G KM32 11,50 0.453 32,00 1.260 32,00 1.260 27,50 1.083 34,00 1.339 24,00 0.945 32,00 0.945 27,50 1.083 70,00 2.756 38,00 1.496 14.50 0.571 M8-1,25x20 (0,79) глубина KM40 15,00 0.591 37,00 1.457 39,50 1.555 33,00 1.299 40,00 1.575 26,50 1.043 39,50 1.043 34,00 1.339 84,00 3.307 46,00 1.811 22.00 0.866 M10-1,5x25 (0,98) глубина KM50 16,50 0.650 45,00 1.772 46,00 1.811 42,00 1.654 48,00 1.890 34,00 1.339 46,00 1.339 42,00 1.654 102,00 4.016 54,00 2.126 22.00 0.866 M12-1,75x25 (0,98) глубина KM63 18,80 0.740 51,70 2.035 55,00 2.165 46,00 1.811 55,00 2.165 42,15 1.659 55,00 1.659 47,00 1.850 117,00 4.606 65,00 2.559 24.00 0.945 M16-2,0x30 (1,18) глубина
