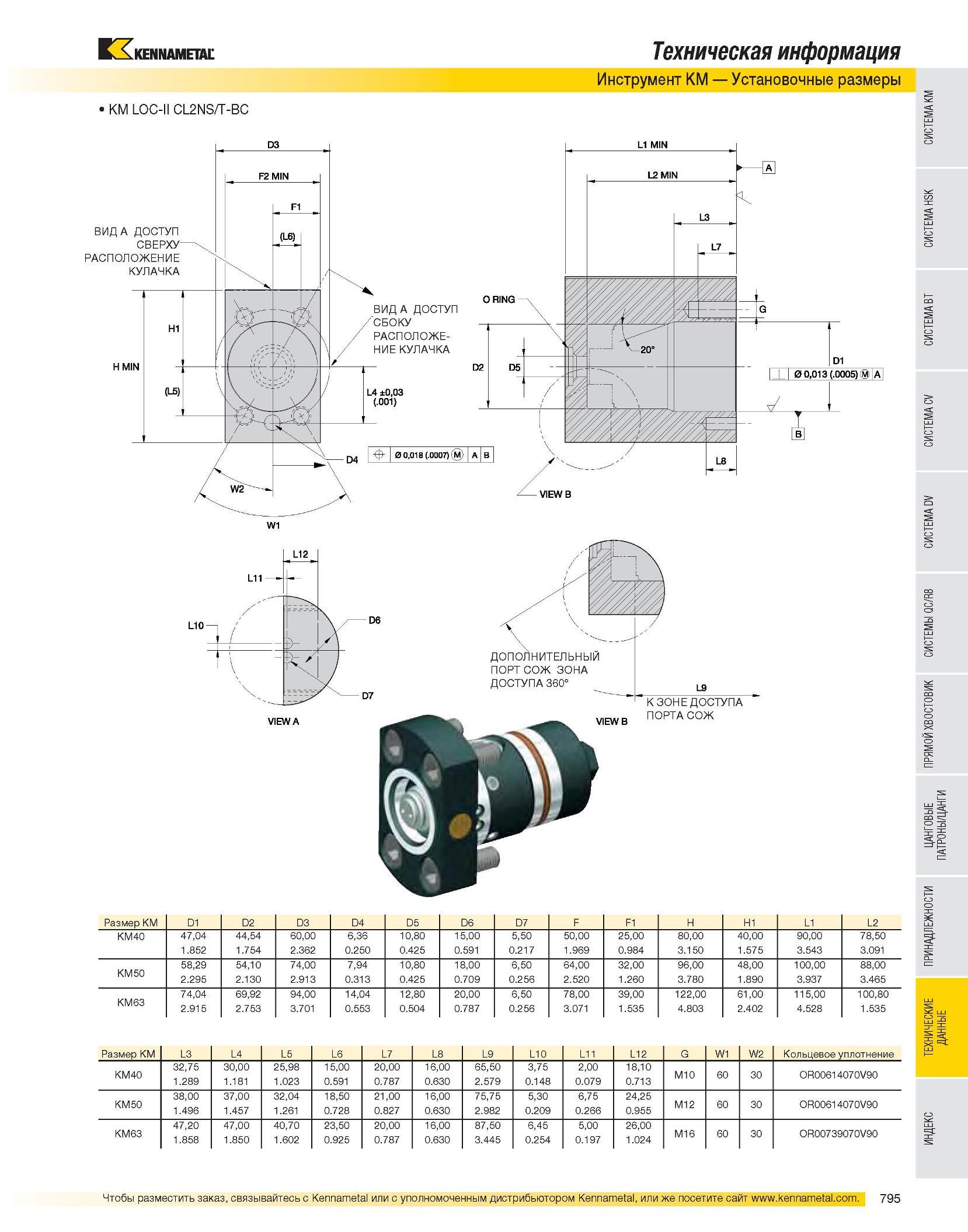

KM LOC-II CL2NS/T-BC Техническая информация Инструмент KM Установочные размеры ДОПОЛНИТЕЛЬНЫМ ПОРТ СОЖ ЗОНА ДОСТУПА 360° VIEW А VIEW В К ЗОНЕ ДОСТУПА ПОРТА СОЖ Размер KM D1 D2 D3 D4 D5 D6 D7 F F1 H H1 L1 L2 KM40 47,04 44,54 60,00 6,36 10,80 15,00 5,50 50,00 25,00 80,00 40,00 90,00 78,50 1.852 1.754 2.362 0.250 0.425 0.591 0.217 1.969 0.984 3.150 1.575 3.543 3.091 KM50 58,29 2.295 54,10 2.130 74,00 2.913 7,94 0.313 10,80 0.425 18,00 0.709 6,50 0.256 64,00 2.520 32,00 1.260 96,00 3.780 48,00 1.890 100,00 3.937 88,00 3.465 KM63 74,04 2.915 69,92 2.753 94,00 3.701 14,04 0.553 12,80 0.504 20,00 0.787 6,50 0.256 78,00 3.071 39,00 1.535 122,00 4.803 61,00 2.402 115,00 4.528 100,80 1.535 Размер KM L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 G W1 W2 Кольцевое уплотнение KM40 32,75 1.289 30,00 1.181 25,98 1.023 15,00 0.591 20,00 0.787 16,00 0.630 65,50 2.579 3,75 0.148 2,00 0.079 18,10 0.713 M10 60 30 0R00614070V90 KM50 38,00 1.496 37,00 1.457 32,04 1.261 18,50 0.728 21,00 0.827 16,00 0.630 75,75 2.982 5,30 0.209 6,75 0.266 24,25 0.955 M12 60 30 0R00614070V90 KM63 47,20 1.858 47,00 1.850 40,70 1.602 23,50 0.925 20,00 0.787 16,00 0.630 87,50 3.445 6,45 0.254 5,00 0.197 26,00 1.024 M16 60 30 0R00739070V90
