749 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.748

Каталог KENNAMETAL 2007 Системы инструмента Стр. 748 0749 Lab2u

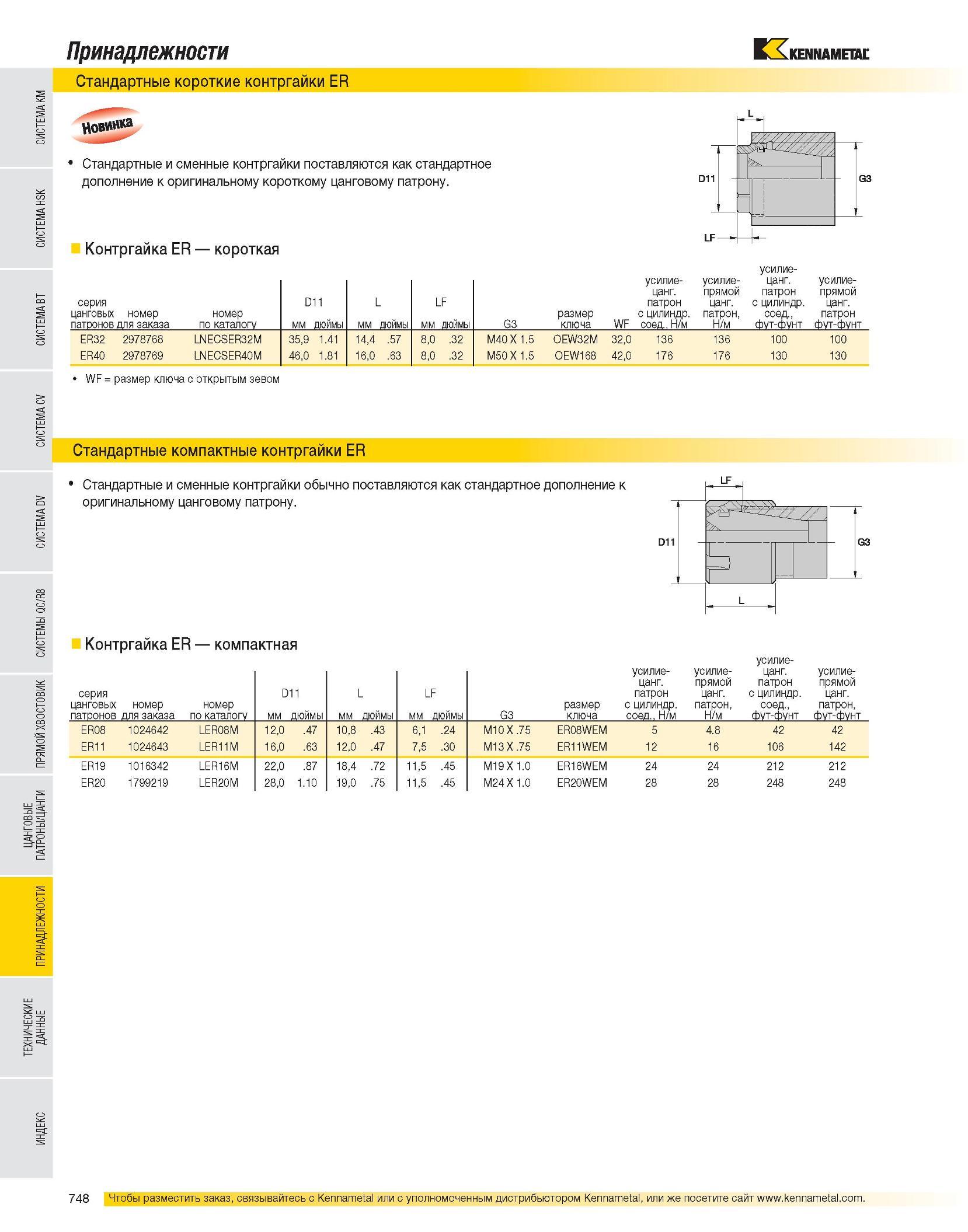

Принадлежности Стандартные короткие контргайки ER Стандартные и сменные контргайки поставляются как стандартное дополнение к оригинальному короткому цанговому патрону. Контргайка ER короткая усилие- серия цанговых номер патронов для заказа номер по каталогу D11 мм дюймы L мм дюймы LF мм дюймы G3 размер ключа WF усилие-цанг. патрон с цилиндр. соед., Н/м усилие- прямой цанг. патрон, Н/м цанг. патрон с цилиндр. соед., фут-фунт усилие- прямой цанг. патрон фут-фунт ER32 2978768 LNECSER32M 35,9 1.41 14,4 .57 8,0 .32 M40 X 1.5 OEW32M 32,0 136 136 100 100 ER40 2978769 LNECSER40M 46,0 1.81 16,0 .63 8,0 .32 M50 X 1.5 OEW168 42,0 176 176 130 130 WF размер ключа с открытым зевом Стандартные компактные контргайки ER Стандартные и сменные контргайки обычно поставляются как стандартное дополнение к оригинальному цанговому патрону. Контргайка ER компактная усилие- серия цанговых номер патронов для заказа номер по каталогу D11 мм дюймы мм L дюймы LF мм дюймы G3 размер ключа усилие-цанг. патрон с цилиндр. соед., Н/м усилие- прямой цанг. патрон, Н/м цанг. патрон с цилиндр. соед., фут-фунт усилие- прямой цанг. патрон, фут-фунт ER08 1024642 LER08M 12,0 .47 10,8 .43 6,1 .24 M10 X .75 ER08WEM 5 4.8 42 42 ER11 1024643 LER11M 16,0 .63 12,0 .47 7,5 .30 M13 X .75 ER11WEM 12 16 106 142 ER19 1016342 LER16M 22,0 .87 18,4 .72 11,5 .45 M19 X 1.0 ER16WEM 24 24 212 212 ER20 1799219 LER20M 28,0 1.10 19,0 .75 11,5 .45 M24 X 1.0 ER20WEM 28 28 248 248
