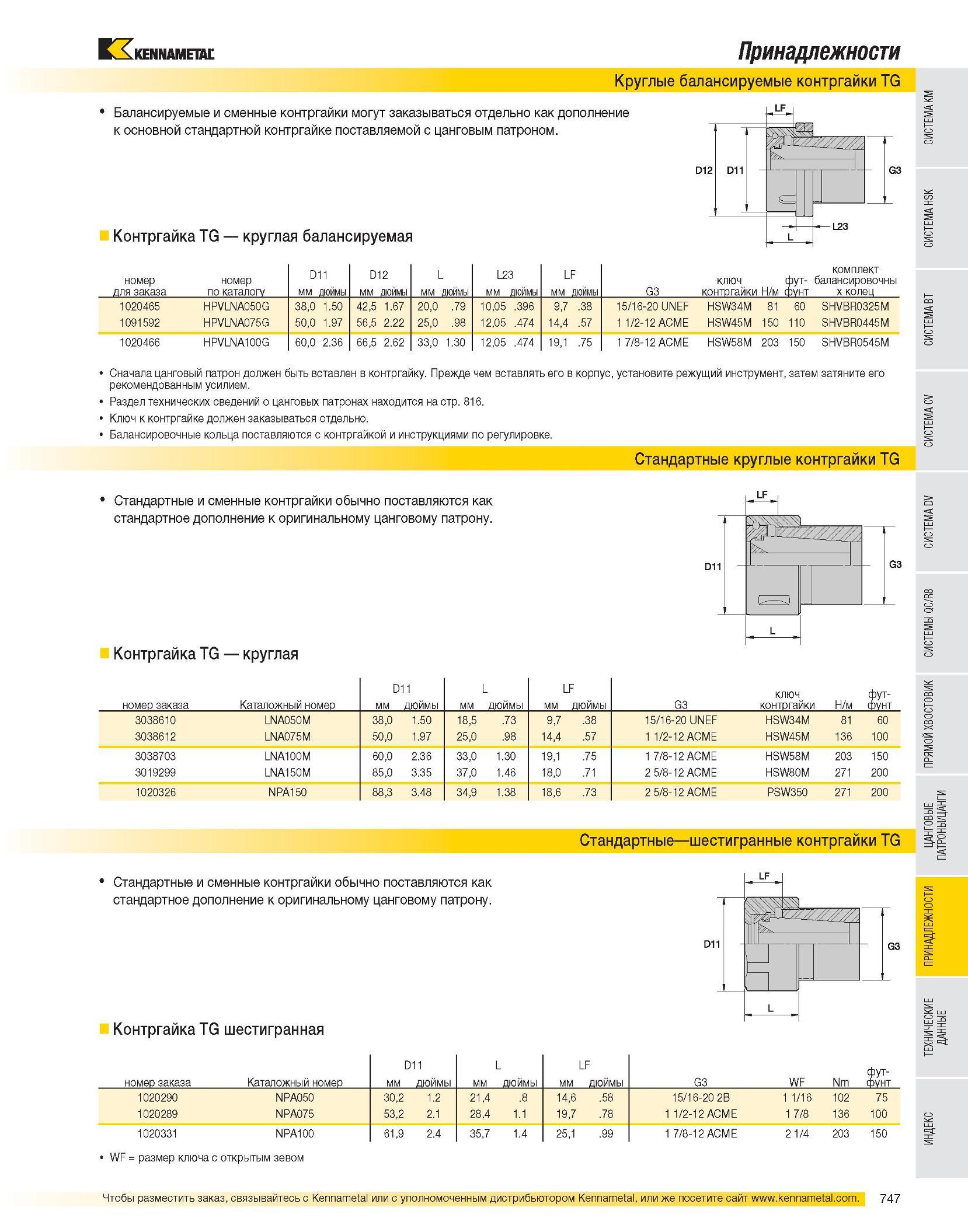

748 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.747

Каталог KENNAMETAL 2007 Системы инструмента Стр. 747 0748 Lab2u

Принадлежности Круглые балансируемые контргайки TG Балансируемые и сменные контргайки могут заказываться отдельно как дополнение к основной стандартной контргайке поставляемой с цанговым патроном. Контргайка TG круглая балансируемая номер для заказа номер по каталогу D11 мм дюймы D12 мм дюймы L мм дюймы L23 мм дюймы LF мм дюймы G3 ключ фут-контргайки Н/м фунт комплект балансировочны х колец 1020465 HPVLNA050G 38,0 1.50 42,5 1.67 20,0 .79 10,05 .396 9,7 .38 15/16-20 UNEF HSW34M 81 60 SHVBR0325M 1091592 HPVLNA075G 50,0 1.97 56,5 2.22 25,0 .98 12,05 .474 14,4 .57 1 1/2-12 ACME HSW45M 150 110 SHVBR0445M 1020466 HPVLNA100G 60,0 2.36 66,5 2.62 33,0 1.30 12,05 .474 19,1 .75 1 7/8-12 ACME HSW58M 203 150 SHVBR0545M Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Ключ к контргайке должен заказываться отдельно. Балансировочные кольца поставляются с контргайкой и инструкциями по регулировке. Стандартные круглые контргайки TG Стандартные и сменные контргайки обычно поставляются как стандартное дополнение к оригинальному цанговому патрону. Контргайка TG круглая номер заказа Каталожный номер D11 мм дюймы мм L дюймы мм LF дюймы G3 ключ контргайки Н/м фут- фунт 3038610 LNA050M 38,0 1.50 18,5 .73 9,7 .38 15/16-20 UNEF HSW34M 81 60 3038612 LNA075M 50,0 1.97 25,0 .98 14,4 .57 1 1/2-12 ACME HSW45M 136 100 3038703 LNA100M 60,0 2.36 33,0 1.30 19,1 .75 1 7/8-12 ACME HSW58M 203 150 3019299 LNA150M 85,0 3.35 37,0 1.46 18,0 .71 2 5/8-12 ACME HSW80M 271 200 1020326 NPA150 88,3 3.48 34,9 1.38 18,6 .73 2 5/8-12 ACME PSW350 271 200 Стандартные шестигранные контргайки TG Стандартные и сменные контргайки обычно поставляются как стандартное дополнение к оригинальному цанговому патрону. Контргайка TG шестигранная номер заказа Каталожный номер D11 мм дюймы мм L дюймы мм LF дюймы G3 WF Nm фут- фунт 1020290 NPA050 30,2 1.2 21,4 .8 14,6 .58 15/16-20 2B 1 1/16 102 75 1020289 NPA075 53,2 2.1 28,4 1.1 19,7 .78 1 1/2-12 ACME 1 7/8 136 100 1020331 NPA100 61,9 2.4 35,7 1.4 25,1 .99 1 7/8-12 ACME 2 1/4 203 150 WF размер ключа с открытым зевом
