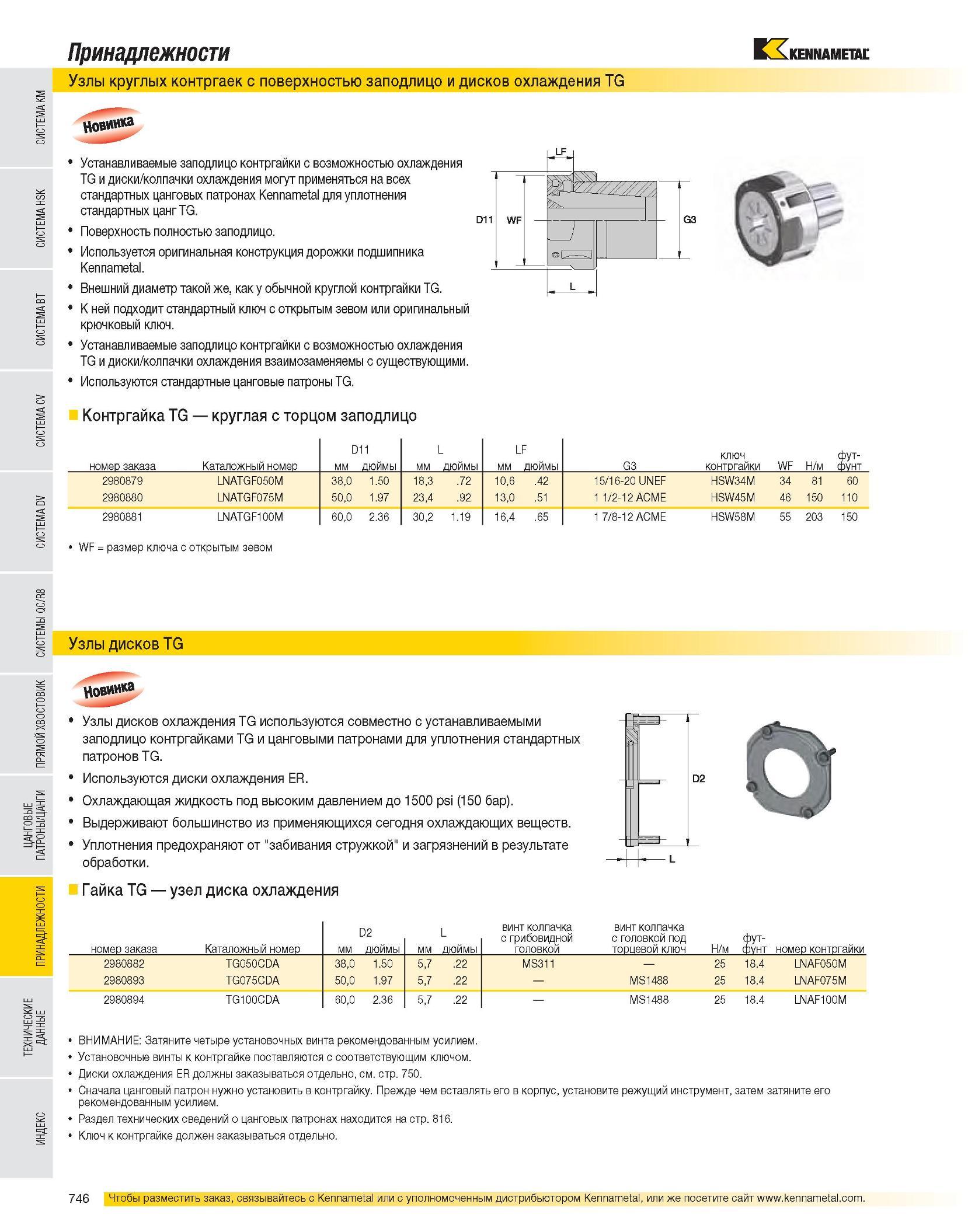

Принадлежности Узлы круглых контргаек с поверхностью заподлицо и дисков охлаждения TG Устанавливаемые заподлицо контргайки с возможностью охлаждения TG и диски/колпачки охлаждения могут применяться на всех стандартных цанговых патронах Kennametal для уплотнения стандартных цанг TG. Поверхность полностью заподлицо. Используется оригинальная конструкция дорожки подшипника Kennametal. Внешний диаметр такой же, как у обычной круглой контргайки TG. К ней подходит стандартный ключ с открытым зевом или оригинальный крючковый ключ. Устанавливаемые заподлицо контргайки с возможностью охлаждения TG и диски/колпачки охлаждения взаимозаменяемы с существующими. Используются стандартные цанговые патроны TG. Контргайка TG круглая с торцом заподлицо номер заказа Каталожный номер D11 мм дюймы мм L дюймы LF мм дюймы G3 ключ контргайки WF Н/м в-в 2980879 LNATGF050M 38,0 1.50 18,3 .72 10,6 .42 15/16-20 UNEF HSW34M 34 81 60 2980880 LNATGF075M 50,0 1.97 23,4 .92 13,0 .51 1 1/2-12 ACME HSW45M 46 150 110 2980881 LNATGF100M 60,0 2.36 30,2 1.19 16,4 .65 1 7/8-12 ACME HSW58M 55 203 150 WF размер ключа с открытым зевом Узлы дисков TG Узлы дисков охлаждения TG используются совместно с устанавливаемыми заподлицо контргайками TG и цанговыми патронами для уплотнения стандартных патронов TG. Используются диски охлаждения ER. Охлаждающая жидкость под высоким давлением до 1500 psi (150 бар). Выдерживают большинство из применяющихся сегодня охлаждающих веществ. Уплотнения предохраняют от "забивания стружкой" и загрязнений в результате обработки. Гайка TG узел диска охлаждения номер заказа Каталожный номер мм D2 дюймы мм L дюймы винт колпачка с грибовидной головкой винт колпачка с головкой под торцевой ключ Н/м Фут- шунт номер контргайки 2980882 TG050CDA 38,0 1.50 5,7 .22 MS311 25 18.4 LNAF050M 2980893 TG075CDA 50,0 1.97 5,7 .22 - MS1488 25 18.4 LNAF075M 2980894 TG100CDA 60,0 2.36 5,7 .22 - MS1488 25 18.4 LNAF100M ВНИМАНИЕ: Затяните четыре установочных винта рекомендованным усилием. Установочные винты к контргайке поставляются с соответствующим ключом. Диски охлаждения ER должны заказываться отдельно, см. стр. 750. Сначала цанговый патрон нужно установить в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Ключ к контргайке должен заказываться отдельно.
