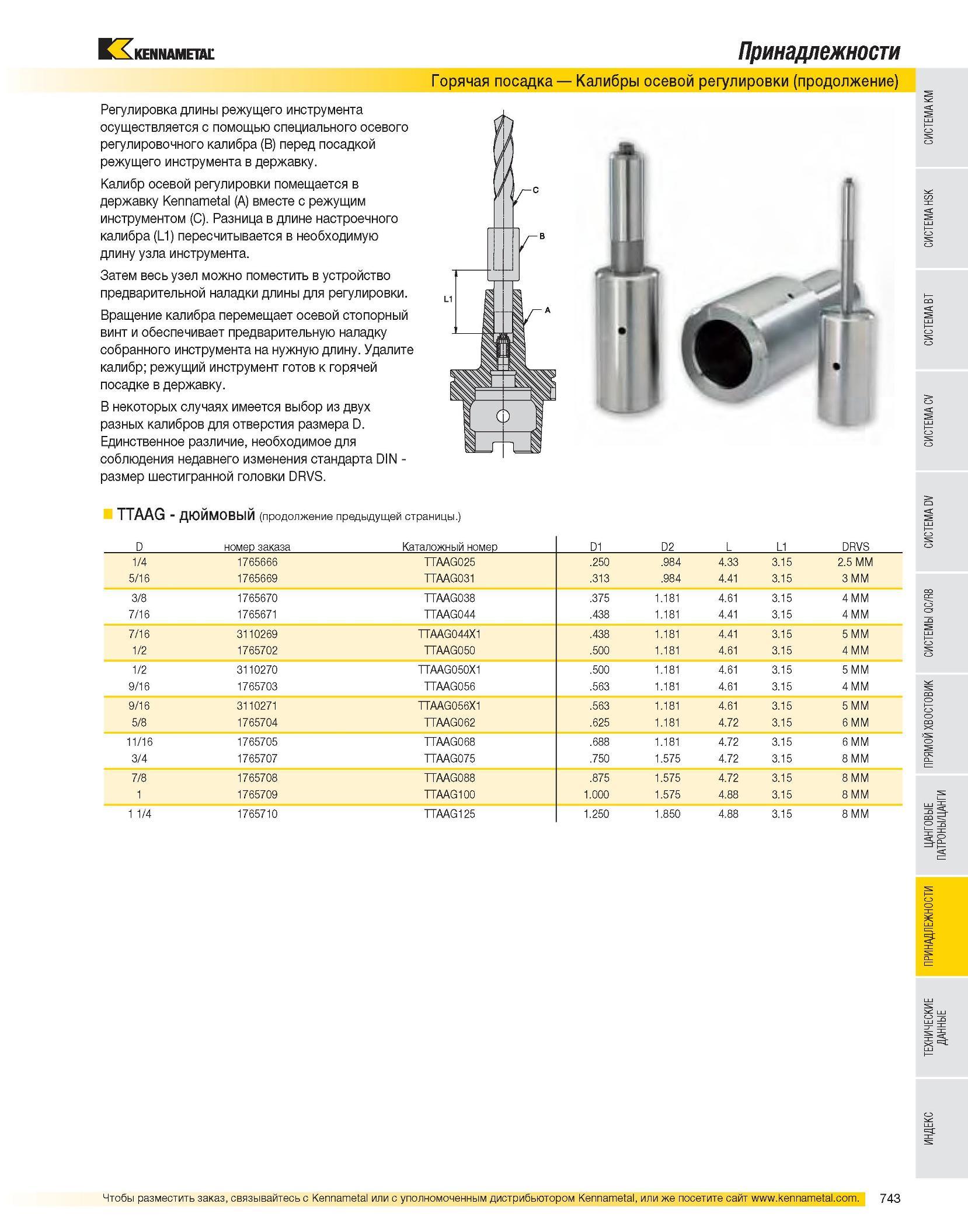

Регулировка длины режущего инструмента осуществляется с помощью специального осевого регулировочного калибра (B) перед посадкой режущего инструмента в державку. Калибр осевой регулировки помещается в державку Kennametal (A) вместе с режущим инструментом (C). Разница в длине настроечного калибра (L1) пересчитывается в необходимую длину узла инструмента. Затем весь узел можно поместить в устройство предварительной наладки длины для регулировки. Вращение калибра перемещает осевой стопорный винт и обеспечивает предварительную наладку собранного инструмента на нужную длину. Удалите калибр; режущий инструмент готов к горячей посадке в державку. В некоторых случаях имеется выбор из двух разных калибров для отверстия размера D. Единственное различие, необходимое для соблюдения недавнего изменения стандарта DIN -размер шестигранной головки DRVS. Принадлежности Горячая посадка Калибры осевой регулировки (продолжение) TTAAG - дюймовый (продолжение предыдущей страницы.) D номер заказа Каталожный номер D1 D2 L L1 DRVS 1/4 1765666 TTAAG025 .250 .984 4.33 3.15 2.5 MM 5/16 1765669 TTAAG031 .313 .984 4.41 3.15 3 MM 3/8 1765670 TTAAG038 .375 1.181 4.61 3.15 4 MM 7/16 1765671 TTAAG044 .438 1.181 4.41 3.15 4 MM 7/16 3110269 TTAAG044X1 .438 1.181 4.41 3.15 5 MM 1/2 1765702 TTAAG050 .500 1.181 4.61 3.15 4 MM 1/2 3110270 TTAAG050X1 .500 1.181 4.61 3.15 5 MM 9/16 1765703 TTAAG056 .563 1.181 4.61 3.15 4 MM 9/16 3110271 TTAAG056X1 .563 1.181 4.61 3.15 5 MM 5/8 1765704 TTAAG062 .625 1.181 4.72 3.15 6 MM 11/16 1765705 TTAAG068 .688 1.181 4.72 3.15 6 MM 3/4 1765707 TTAAG075 .750 1.575 4.72 3.15 8 MM 7/8 1765708 TTAAG088 .875 1.575 4.72 3.15 8 MM 1 1765709 TTAAG100 1.000 1.575 4.88 3.15 8 MM 1 1/4 1765710 TTAAG125 1.250 1.850 4.88 3.15 8 MM
