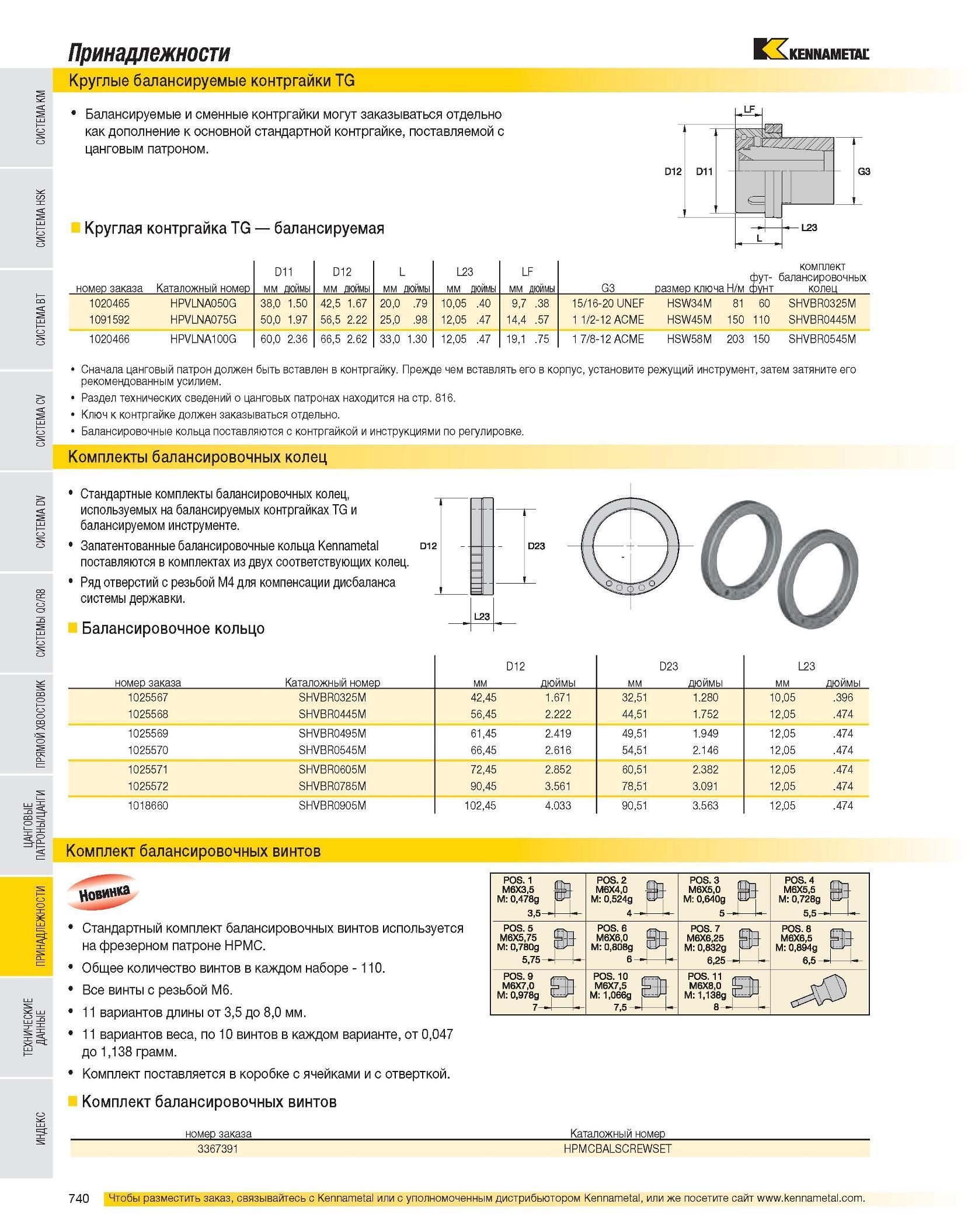

Принадлежности Круглые балансируемые контргайки TG Балансируемые и сменные контргайки могут заказываться отдельно как дополнение к основной стандартной контргайке, поставляемой с цанговым патроном. Круглая контргайка TG балансируемая номер заказа Каталожный номер D11 мм дюймы D12 мм дюймы L мм дюймы L23 мм дюймы LF мм дюймы G3 размер ключа Н/м -S'S комплект балансировочных колец 1020465 HPVLNA050G 38,0 1.50 42,5 1.67 20,0 .79 10,05 .40 9,7 .38 15/16-20 UNEF HSW34M 81 60 SHVBR0325M 1091592 HPVLNA075G 50,0 1.97 56,5 2.22 25,0 .98 12,05 .47 14,4 .57 1 1/2-12 ACME HSW45M 150 110 SHVBR0445M 1020466 HPVLNA100G 60,0 2.36 66,5 2.62 33,0 1.30 12,05 .47 19,1 .75 1 7/8-12 ACME HSW58M 203 150 SHVBR0545M Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Ключ к контргайке должен заказываться отдельно. Балансировочные кольца поставляются с контргайкой и инструкциями по регулировке. Комплекты балансировочных колец Стандартные комплекты балансировочных колец, используемых на балансируемых контргайках TG и балансируемом инструменте. Запатентованные балансировочные кольца Kennametal поставляются в комплектах из двух соответствующих колец. Ряд отверстий с резьбой M4 для компенсации дисбаланса системы державки. Балансировочное кольцо D12 D23 L23 номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы 1025567 SHVBR0325M 42,45 1.671 32,51 1.280 10,05 .396 1025568 SHVBR0445M 56,45 2.222 44,51 1.752 12,05 .474 1025569 SHVBR0495M 61,45 2.419 49,51 1.949 12,05 .474 1025570 SHVBR0545M 66,45 2.616 54,51 2.146 12,05 .474 1025571 SHVBR0605M 72,45 2.852 60,51 2.382 12,05 .474 1025572 SHVBR0785M 90,45 3.561 78,51 3.091 12,05 .474 1018660 SHVBR0905M 102,45 4.033 90,51 3.563 12,05 .474 Комплект балансировочных винтов Стандартный комплект балансировочных винтов используется на фрезерном патроне HPMC. Общее количество винтов в каждом наборе - 110. Все винты с резьбой M6. 11 вариантов длины от 3,5 до 8,0 мм. 11 вариантов веса, по 10 винтов в каждом варианте, от 0,047 до 1,138 грамм. Комплект поставляется в коробке с ячейками и с отверткой. Комплект балансировочных винтов номер заказа Каталожный номер 3367391 HPMCBALSCREWSET
