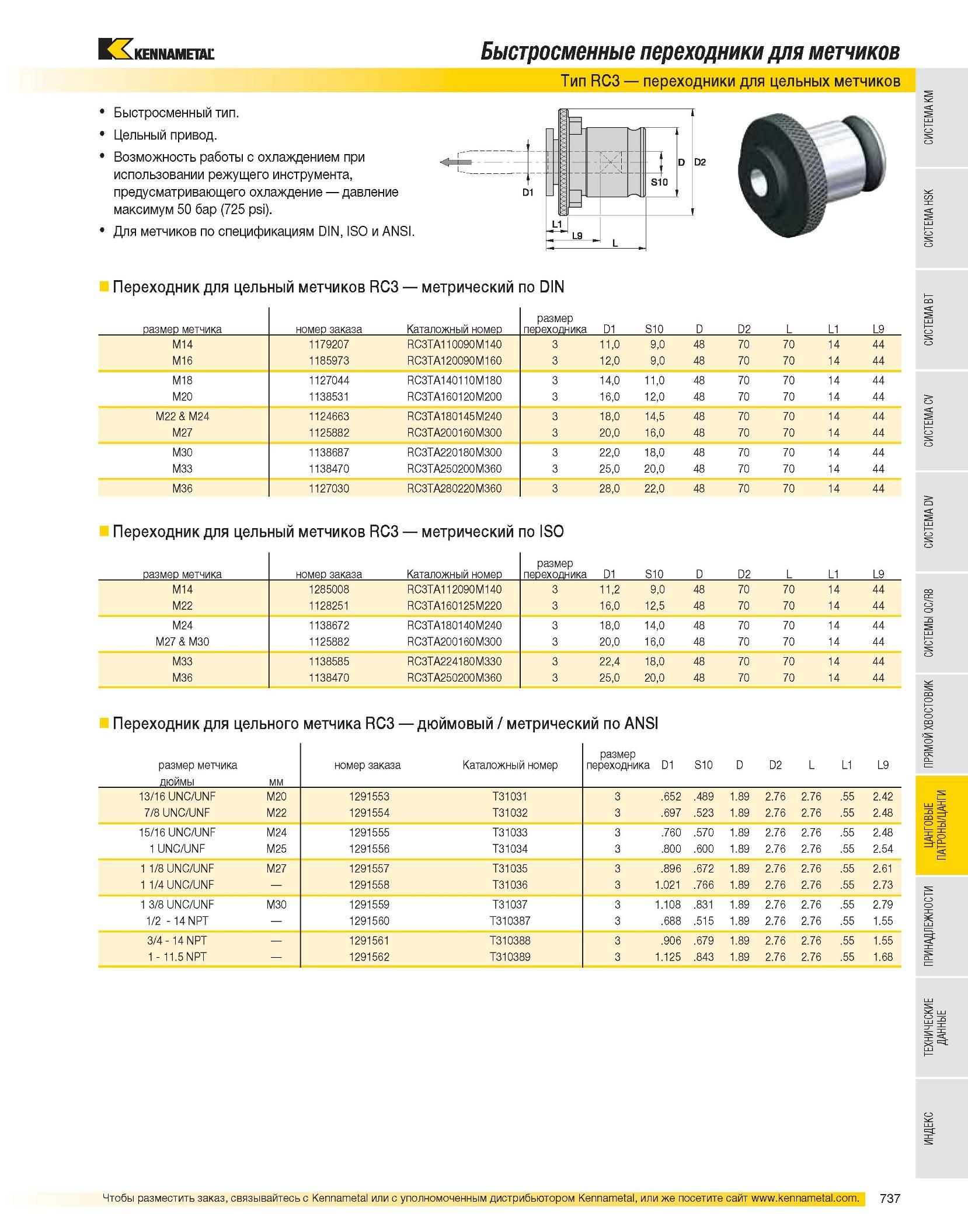

738 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.737
Каталог KENNAMETAL 2007 Системы инструмента Стр. 737 0738 Lab2u Быстросменные переходники для метчиков Тип RC3 переходники для цельных метчиков Быстросменный тип. Цельный привод. Возможность работы с охлаждением при использовании режущего инструмента, предусматривающего охлаждение давление максимум 50 бар (725 psi). Для метчиков по спецификациям DIN, ISO и ANSI Переходник для цельный метчиков RC3 метрический по DIN размер метчика номер заказа Каталожный номер размер переходника D1 S10 D D2 L L1 L9 M14 1179207 RC3TA110090M140 3 11,0 9,0 48 70 70 14 44 M16 1185973 RC3TA120090M160 3 12,0 9,0 48 70 70 14 44 M18 1127044 RC3TA140110M180 3 14,0 11,0 48 70 70 14 44 M20 1138531 RC3TA160120M200 3 16,0 12,0 48 70 70 14 44 M22 & M24 1124663 RC3TA180145M240 3 18,0 14,5 48 70 70 14 44 M27 1125882 RC3TA200160M300 3 20,0 16,0 48 70 70 14 44 M30 1138687 RC3TA220180M300 3 22,0 18,0 48 70 70 14 44 M33 1138470 RC3TA250200M360 3 25,0 20,0 48 70 70 14 44 M36 1127030 RC3TA280220M360 3 28,0 22,0 48 70 70 14 44 Переходник для цельный метчиков RC3 метрический по ISO размер метчика номер заказа Каталожный номер размер переходника D1 S10 D D2 L L1 L9 M14 1285008 RC3TA112090M140 3 11,2 9,0 48 70 70 14 44 M22 1128251 RC3TA160125M220 3 16,0 12,5 48 70 70 14 44 M24 1138672 RC3TA180140M240 3 18,0 14,0 48 70 70 14 44 M27 & M30 1125882 RC3TA200160M300 3 20,0 16,0 48 70 70 14 44 M33 1138585 RC3TA224180M330 3 22,4 18,0 48 70 70 14 44 M36 1138470 RC3TA250200M360 3 25,0 20,0 48 70 70 14 44 Переходник для цельного метчика RC3 дюймовый / метрический по ANSI размер метчика дюймы мм номер заказа Каталожный номер размер переходника D1 S10 D D2 L L1 L9 13/16 UNC/UNF M20 1291553 T31031 3 .652 .489 1.89 2.76 2.76 .55 2.42 7/8 UNC/UNF M22 1291554 T31032 3 .697 .523 1.89 2.76 2.76 .55 2.48 15/16 UNC/UNF M24 1291555 T31033 3 .760 .570 1.89 2.76 2.76 .55 2.48 1 UNC/UNF M25 1291556 T31034 3 .800 .600 1.89 2.76 2.76 .55 2.54 1 1/8 UNC/UNF M27 1291557 T31035 3 .896 .672 1.89 2.76 2.76 .55 2.61 1 1/4 UNC/UNF 1291558 T31036 3 1.021 .766 1.89 2.76 2.76 .55 2.73 1 3/8 UNC/UNF M30 1291559 T31037 3 1.108 .831 1.89 2.76 2.76 .55 2.79 1/2 - 14 NPT 1291560 T310387 3 .688 .515 1.89 2.76 2.76 .55 1.55 3/4 - 14 NPT 1291561 T310388 3 .906 .679 1.89 2.76 2.76 .55 1.55 1 - 11.5 NPT 1291562 T310389 3 1.125 .843 1.89 2.76 2.76 .55 1.68
