463 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.462

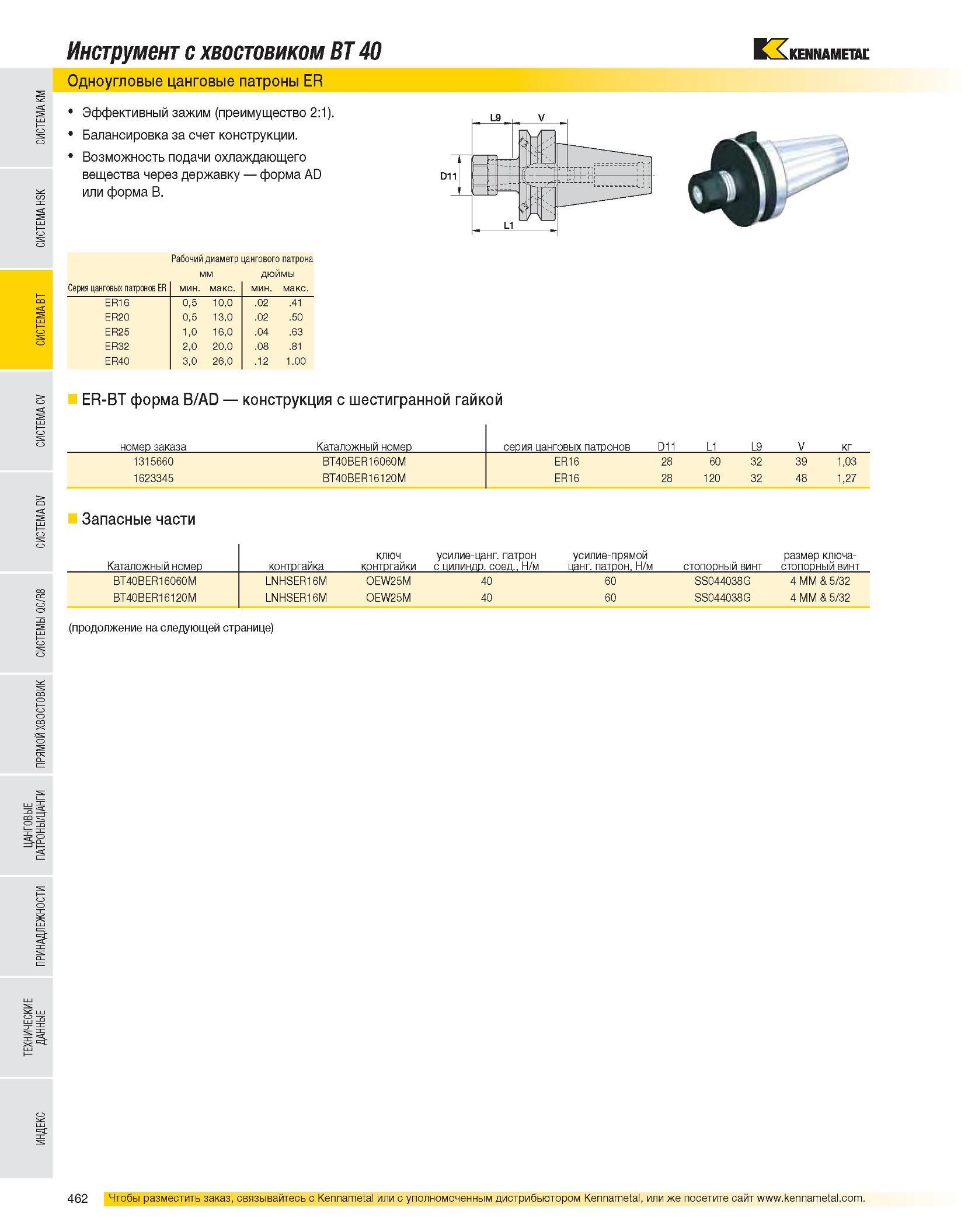

Каталог KENNAMETAL 2007 Системы инструмента Стр. 462 0463 Lab2u Инструмент с хвостовиком BT 40 Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-BT форма B/AD конструкция с шестигранной гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1315660 BT40BER16060M ER16 28 60 32 39 1,03 1623345 BT40BER16120M ER16 28 120 32 48 1,27 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., Н/м усилие-прямой цанг. патрон, Н/м стопорный винт размер ключа-стопорный винт BT40BER16060M LNHSER16M OEW25M 40 60 SS044038G 4 MM & 5/32 BT40BER16120M LNHSER16M OEW25M 40 60 SS044038G 4 MM & 5/32 (продолжение на следующей странице)
