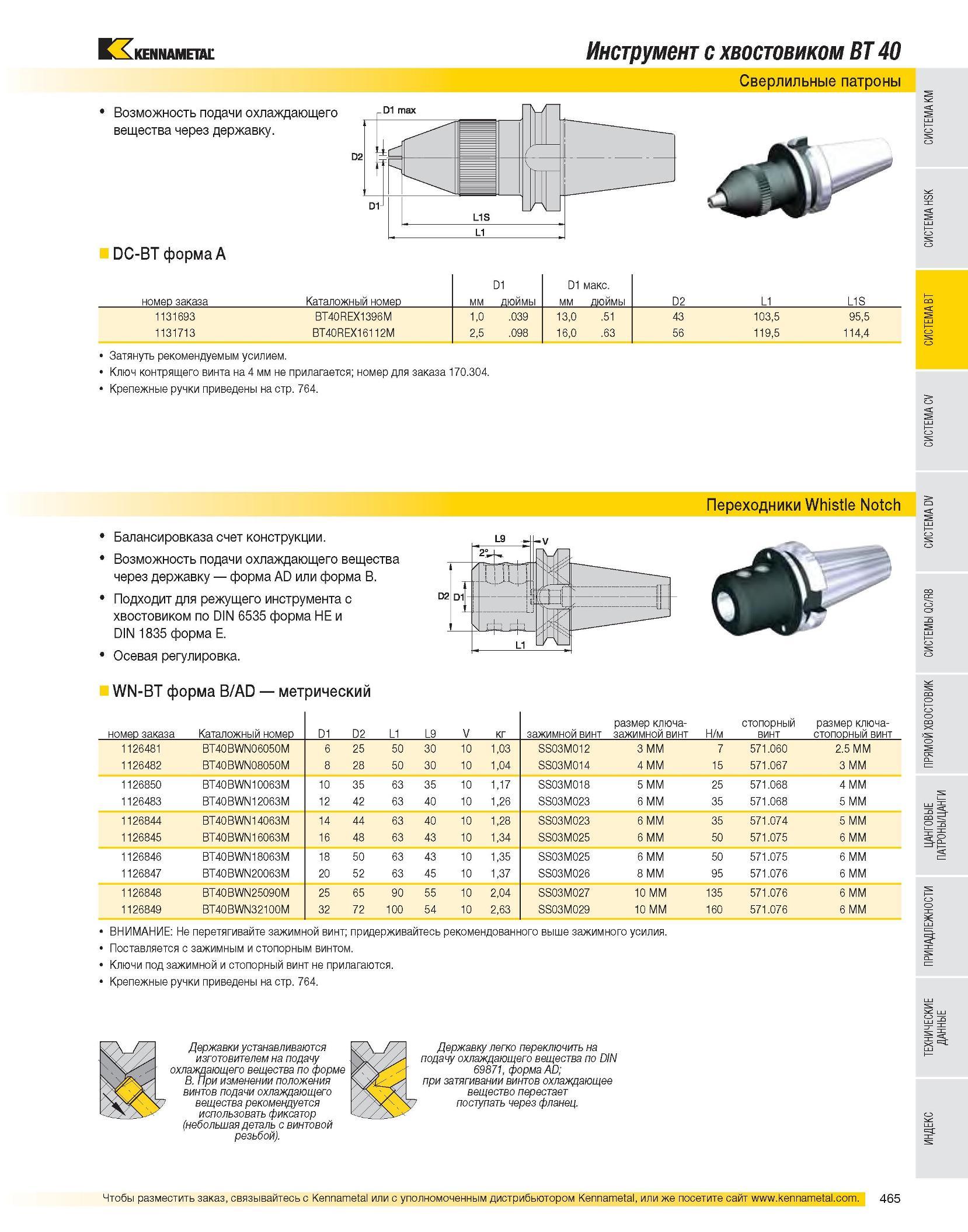

Инструмент с хвостовиком BT 40 Сверлильные патроны Возможность подачи охлаждающего вещества через державку. DC-BT форма A D1 D1 макс. номер заказа Каталожный номер мм дюймы мм дюймы D2 L1 L1S 1131693 BT40REX1396M 1,0 .039 13,0 .51 43 103,5 95,5 1131713 BT40REX16112M 2,5 .098 16,0 .63 56 119,5 114,4 Затянуть рекомендуемым усилием. Ключ контрящего винта на 4 мм не прилагается; номер для заказа 170.304. Крепежные ручки приведены на стр. 764. Переходники Whistle Notch Балансировказа счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1126481 BT40BWN06050M 6 25 50 30 10 1,03 SS03M012 3 MM 7 571.060 2.5 MM 1126482 BT40BWN08050M 8 28 50 30 10 1,04 SS03M014 4 MM 15 571.067 3 MM 1126850 BT40BWN10063M 10 35 63 35 10 1,17 SS03M018 5 MM 25 571.068 4 MM 1126483 BT40BWN12063M 12 42 63 40 10 1,26 SS03M023 6 MM 35 571.068 5 MM 1126844 BT40BWN14063M 14 44 63 40 10 1,28 SS03M023 6 MM 35 571.074 5 MM 1126845 BT40BWN16063M 16 48 63 43 10 1,34 SS03M025 6 MM 50 571.075 6 MM 1126846 BT40BWN18063M 18 50 63 43 10 1,35 SS03M025 6 MM 50 571.075 6 MM 1126847 BT40BWN20063M 20 52 63 45 10 1,37 SS03M026 8 MM 95 571.076 6 MM 1126848 BT40BWN25090M 25 65 90 55 10 2,04 SS03M027 10 MM 135 571.076 6 MM 1126849 BT40BWN32100M 32 72 100 54 10 2,63 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Сверлильные патроны Kennametal с хвостовиком BT 40 для многофункциональных обрабатывающих центров с ЧПУ Обозначение инструмента и таблица размеров
