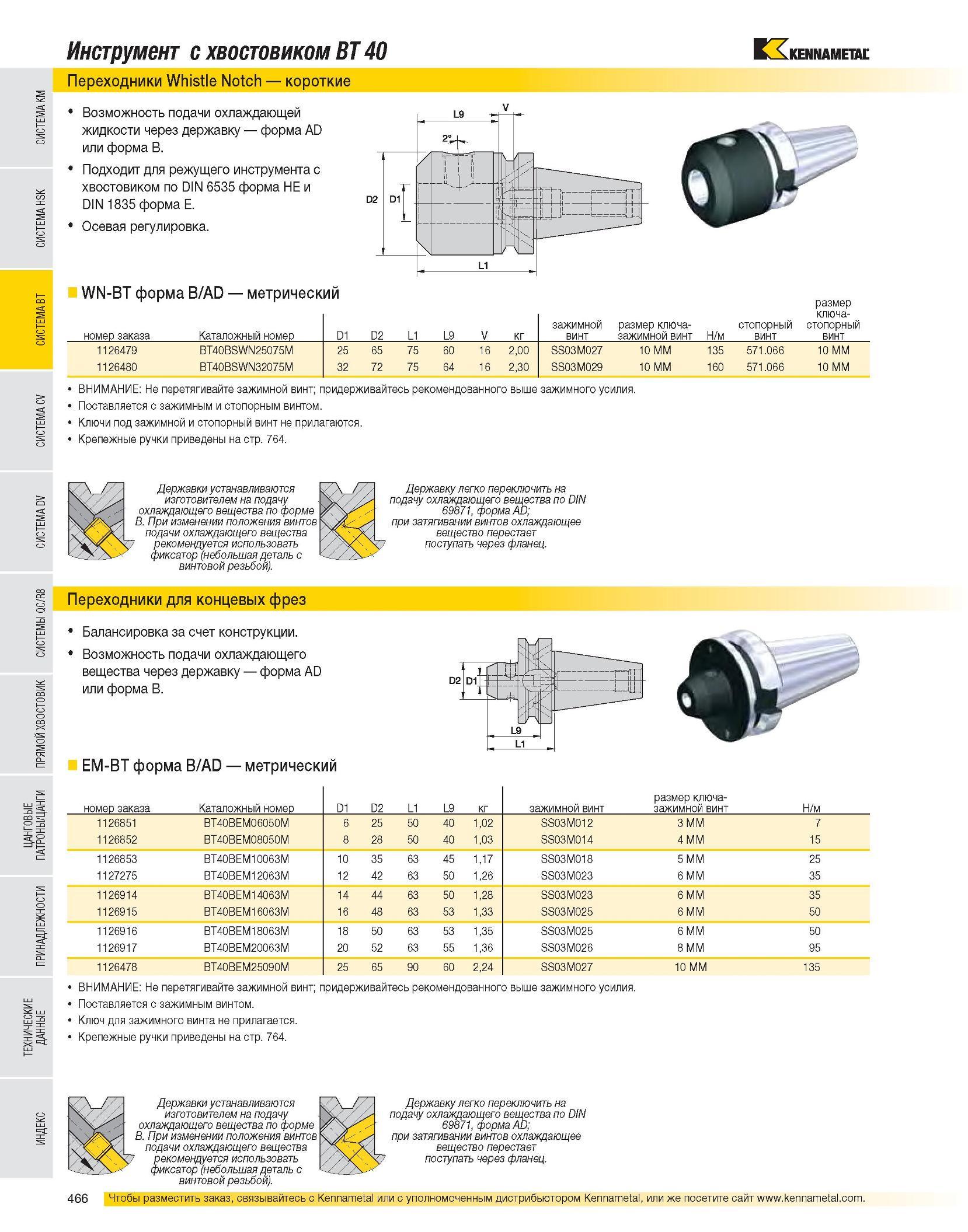

Инструмент с хвостовиком BT 40 Переходники Whistle Notch короткие Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-BT форма B/AD метрический размер номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт ключа- стопорный винт 1126479 BT40BSWN25075M 25 65 75 60 16 2,00 SS03M027 10 MM 135 571.066 10 MM 1126480 BT40BSWN32075M 32 72 75 64 16 2,30 SS03M029 10 MM 160 571.066 10 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Переходники для концевых фрез Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку форма AD или форма B. EM-BT форма B/AD метрический Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. номер заказа Каталожный номер D1 D2 L1 L9 кг зажимной винт размер ключа-зажимной винт Н/м 1126851 BT40BEM06050M 6 25 50 40 1,02 SS03M012 3 MM 7 1126852 BT40BEM08050M 8 28 50 40 1,03 SS03M014 4 MM 15 1126853 BT40BEM10063M 10 35 63 45 1,17 SS03M018 5 MM 25 1127275 BT40BEM12063M 12 42 63 50 1,26 SS03M023 6 MM 35 1126914 BT40BEM14063M 14 44 63 50 1,28 SS03M023 6 MM 35 1126915 BT40BEM16063M 16 48 63 53 1,33 SS03M025 6 MM 50 1126916 BT40BEM18063M 18 50 63 53 1,35 SS03M025 6 MM 50 1126917 BT40BEM20063M 20 52 63 55 1,36 SS03M026 8 MM 95 1126478 BT40BEM25090M 25 65 90 60 2,24 SS03M027 10 MM 135 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
