470 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.469

Каталог KENNAMETAL 2007 Системы инструмента Стр. 469 0470 Lab2u

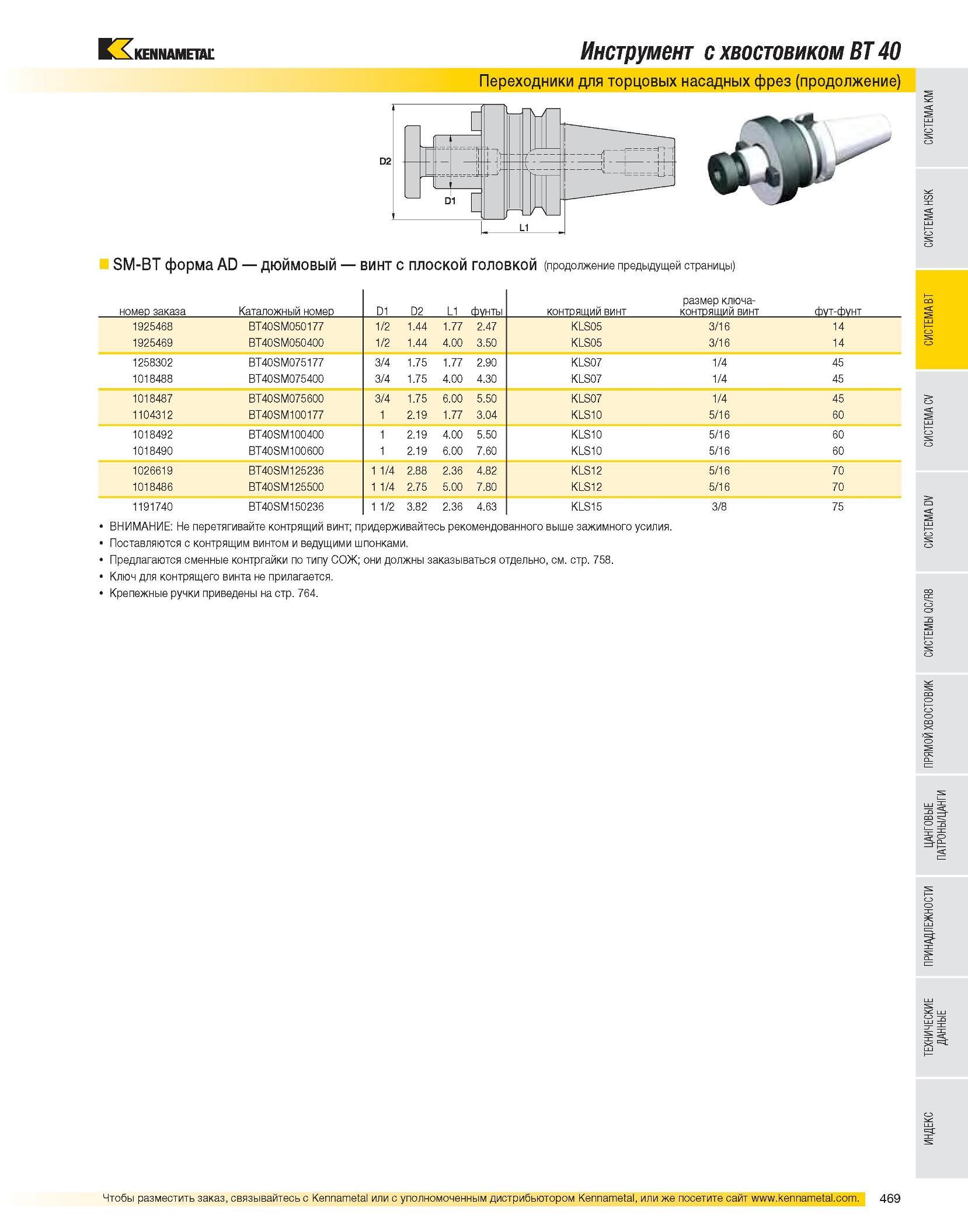

Инструмент с хвостовиком BT 40 Переходники для торцовых насадных фрез (продолжение) SM-BT форма AD дюймовый винт с плоской головкой (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1925468 BT40SM050177 1/2 1.44 1.77 2.47 KLS05 3/16 14 1925469 BT40SM050400 1/2 1.44 4.00 3.50 KLS05 3/16 14 1258302 BT40SM075177 3/4 1.75 1.77 2.90 KLS07 1/4 45 1018488 BT40SM075400 3/4 1.75 4.00 4.30 KLS07 1/4 45 1018487 BT40SM075600 3/4 1.75 6.00 5.50 KLS07 1/4 45 1104312 BT40SM100177 1 2.19 1.77 3.04 KLS10 5/16 60 1018492 BT40SM100400 1 2.19 4.00 5.50 KLS10 5/16 60 1018490 BT40SM100600 1 2.19 6.00 7.60 KLS10 5/16 60 1026619 BT40SM125236 1 1/4 2.88 2.36 4.82 KLS12 5/16 70 1018486 BT40SM125500 1 1/4 2.75 5.00 7.80 KLS12 5/16 70 1191740 BT40SM150236 1 1/2 3.82 2.36 4.63 KLS15 3/8 75 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Предлагаются сменные контргайки по типу СОЖ; они должны заказываться отдельно, см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764.
