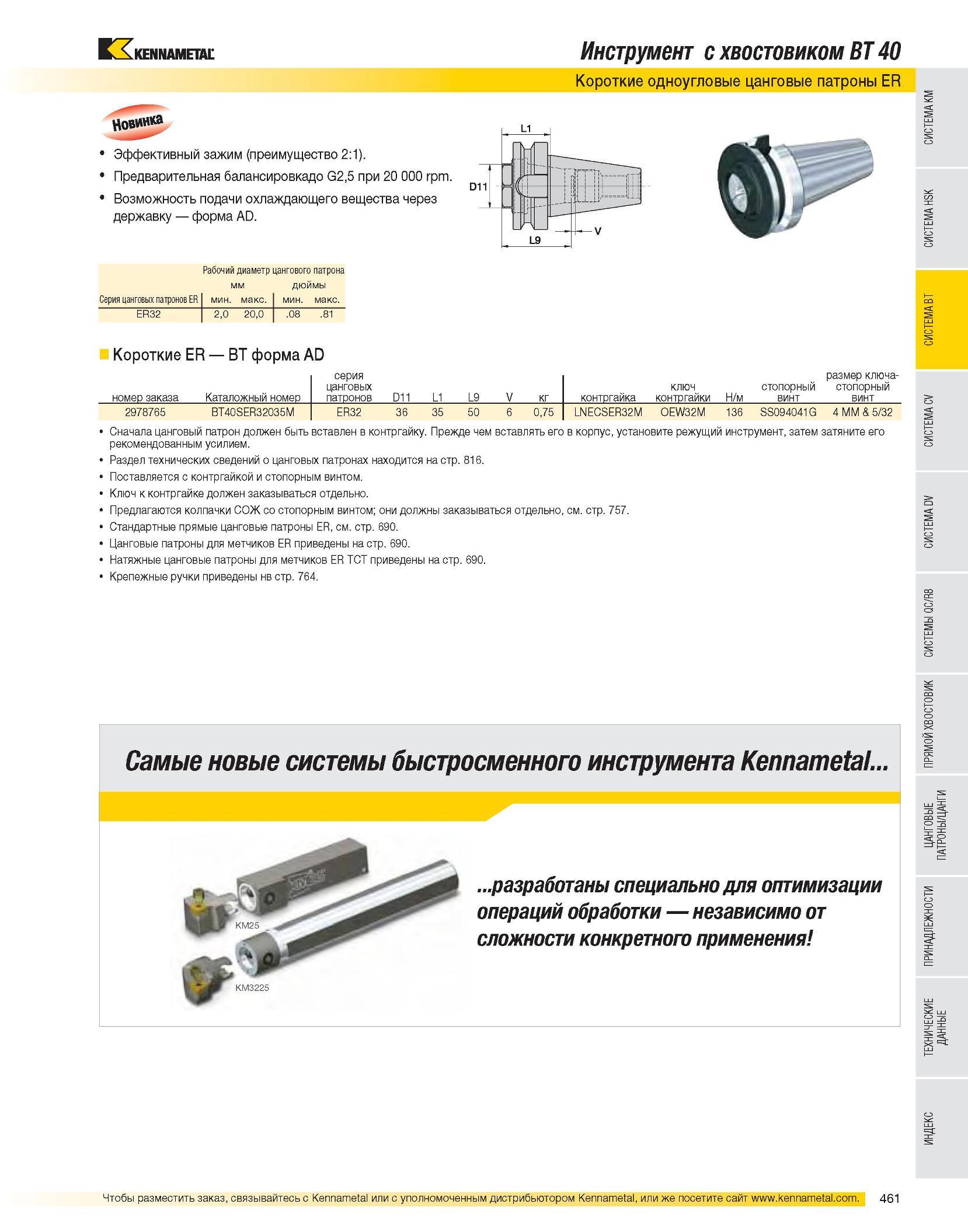

Инструмент с хвостовиком BT 40 Короткие одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Предварительная балансировкадо G2,5 при 20 000 rpm. Возможность подачи охлаждающего вещества через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER32 2,0 20,0 .08 .81 Короткие ER BT форма AD номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт 2978765 BT40SER32035M ER32 36 35 50 6 0,75 LNECSER32M OEW32M 136 SS094041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены нв стр. 764. Самые новые системы быстросменного инструмента Kennametal разработаны специально для оптимизации операций обработки независимо от сложности конкретного применения
