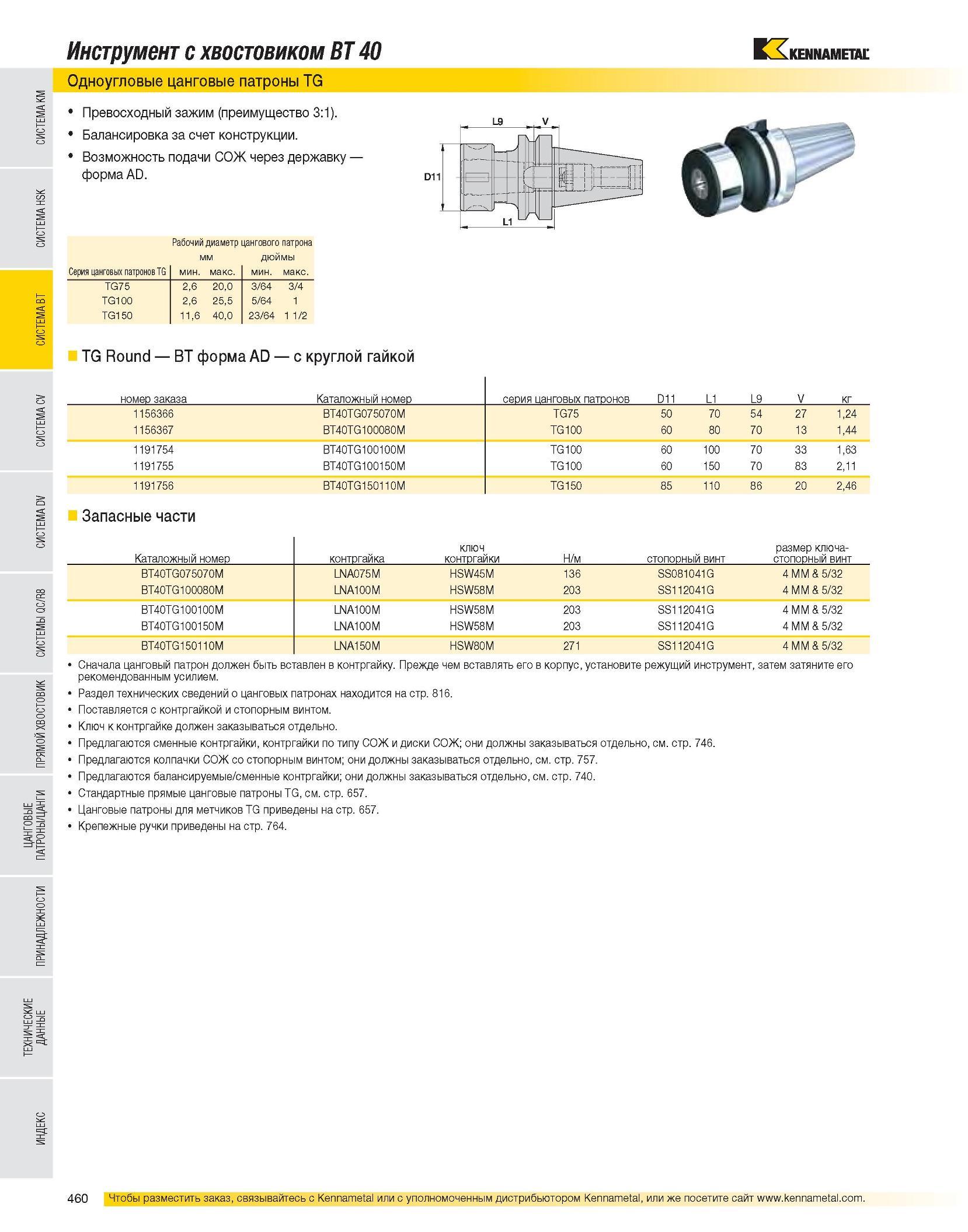

Инструмент с хвостовиком BT 40 Одноугловые цанговые патроны TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG Round BT форма AD с круглой гайкой номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V кг 1156366 BT40TG075070M TG75 50 70 54 27 1,24 1156367 BT40TG100080M TG100 60 80 70 13 1,44 1191754 BT40TG100100M TG100 60 100 70 33 1,63 1191755 BT40TG100150M TG100 60 150 70 83 2,11 1191756 BT40TG150110M TG150 85 110 86 20 2,46 Запасные части Каталожный номер контргайка ключ контргайки Н/м стопорный винт размер ключа-стопорный винт BT40TG075070M LNA075M HSW45M 136 SS081041G 4 MM & 5/32 BT40TG100080M LNA100M HSW58M 203 SS112041G 4 MM & 5/32 BT40TG100100M LNA100M HSW58M 203 SS112041G 4 MM & 5/32 BT40TG100150M LNA100M HSW58M 203 SS112041G 4 MM & 5/32 BT40TG150110M LNA150M HSW80M 271 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764.
