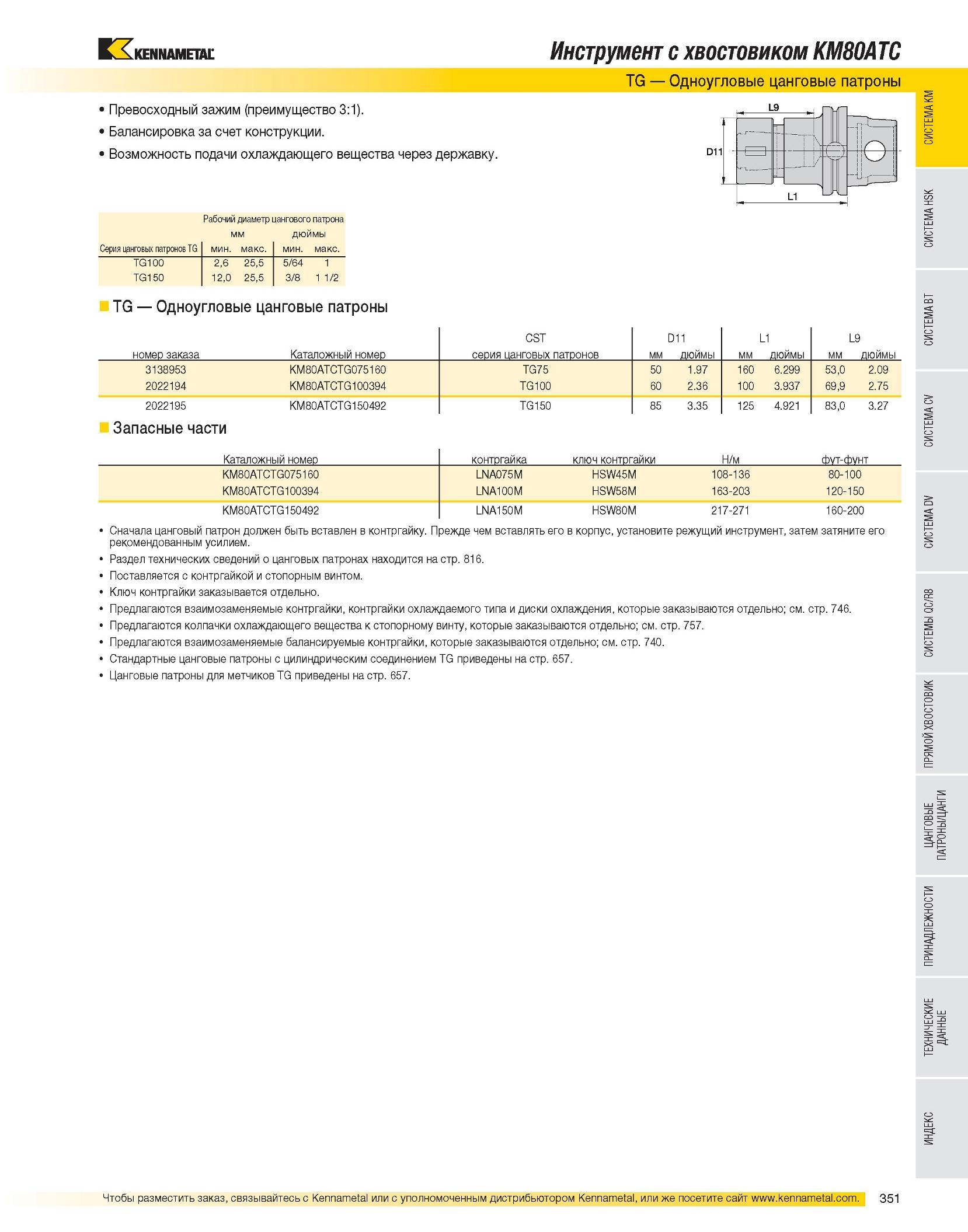

Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Инструмент с хвостовиком KM80ATC TG Одноугловые цанговые патроны Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG100 2,6 25,5 5/64 1 TG150 12,0 25,5 3/8 1 1/2 TG Одноугловые цанговые патроны номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы L9 мм дюймы 3138953 KM80ATCTG075160 TG75 50 1.97 160 6.299 53,0 2.09 2022194 KM80ATCTG100394 TG100 60 2.36 100 3.937 69,9 2.75 2022195 KM80ATCTG150492 TG150 85 3.35 125 4.921 83,0 3.27 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт KM80ATCTG075160 LNA075M HSW45M 108-136 80-100 KM80ATCTG100394 LNA100M HSW58M 163-203 120-150 KM80ATCTG150492 LNA150M HSW80M 217-271 160-200 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657.
