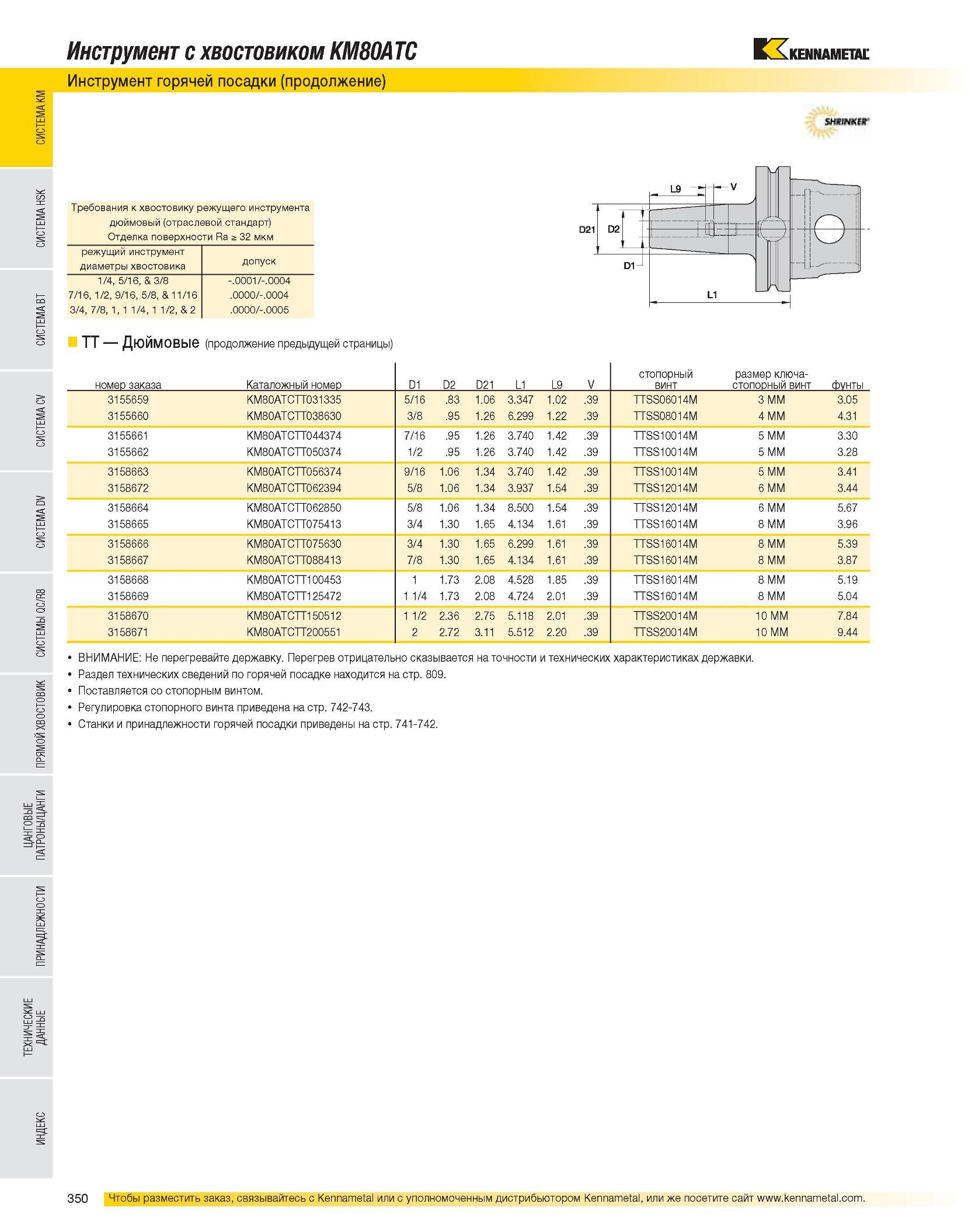

Инструмент с хвостовиком KM80ATC Инструмент горячей посадки (продолжение) Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) Отделка поверхности Ra 32 мкм режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 TT Дюймовые (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт фунты 3155659 KM80ATCTT031335 5/16 .83 1.06 3.347 1.02 .39 TTSS06014M 3 MM 3.05 3155660 KM80ATCTT038630 3/8 .95 1.26 6.299 1.22 .39 TTSS08014M 4 MM 4.31 3155661 KM80ATCTT044374 7/16 .95 1.26 3.740 1.42 .39 TTSS10014M 5 MM 3.30 3155662 KM80ATCTT050374 1/2 .95 1.26 3.740 1.42 .39 TTSS10014M 5 MM 3.28 3158663 KM80ATCTT056374 9/16 1.06 1.34 3.740 1.42 .39 TTSS10014M 5 MM 3.41 3158672 KM80ATCTT062394 5/8 1.06 1.34 3.937 1.54 .39 TTSS12014M 6 MM 3.44 3158664 KM80ATCTT062850 5/8 1.06 1.34 8.500 1.54 .39 TTSS12014M 6 MM 5.67 3158665 KM80ATCTT075413 3/4 1.30 1.65 4.134 1.61 .39 TTSS16014M 8 MM 3.96 3158666 KM80ATCTT075630 3/4 1.30 1.65 6.299 1.61 .39 TTSS16014M 8 MM 5.39 3158667 KM80ATCTT088413 7/8 1.30 1.65 4.134 1.61 .39 TTSS16014M 8 MM 3.87 3158668 KM80ATCTT100453 1 1.73 2.08 4.528 1.85 .39 TTSS16014M 8 MM 5.19 3158669 KM80ATCTT125472 1 1/4 1.73 2.08 4.724 2.01 .39 TTSS16014M 8 MM 5.04 3158670 KM80ATCTT150512 1 1/2 2.36 2.75 5.118 2.01 .39 TTSS20014M 10 MM 7.84 3158671 KM80ATCTT200551 2 2.72 3.11 5.512 2.20 .39 TTSS20014M 10 MM 9.44 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742.
