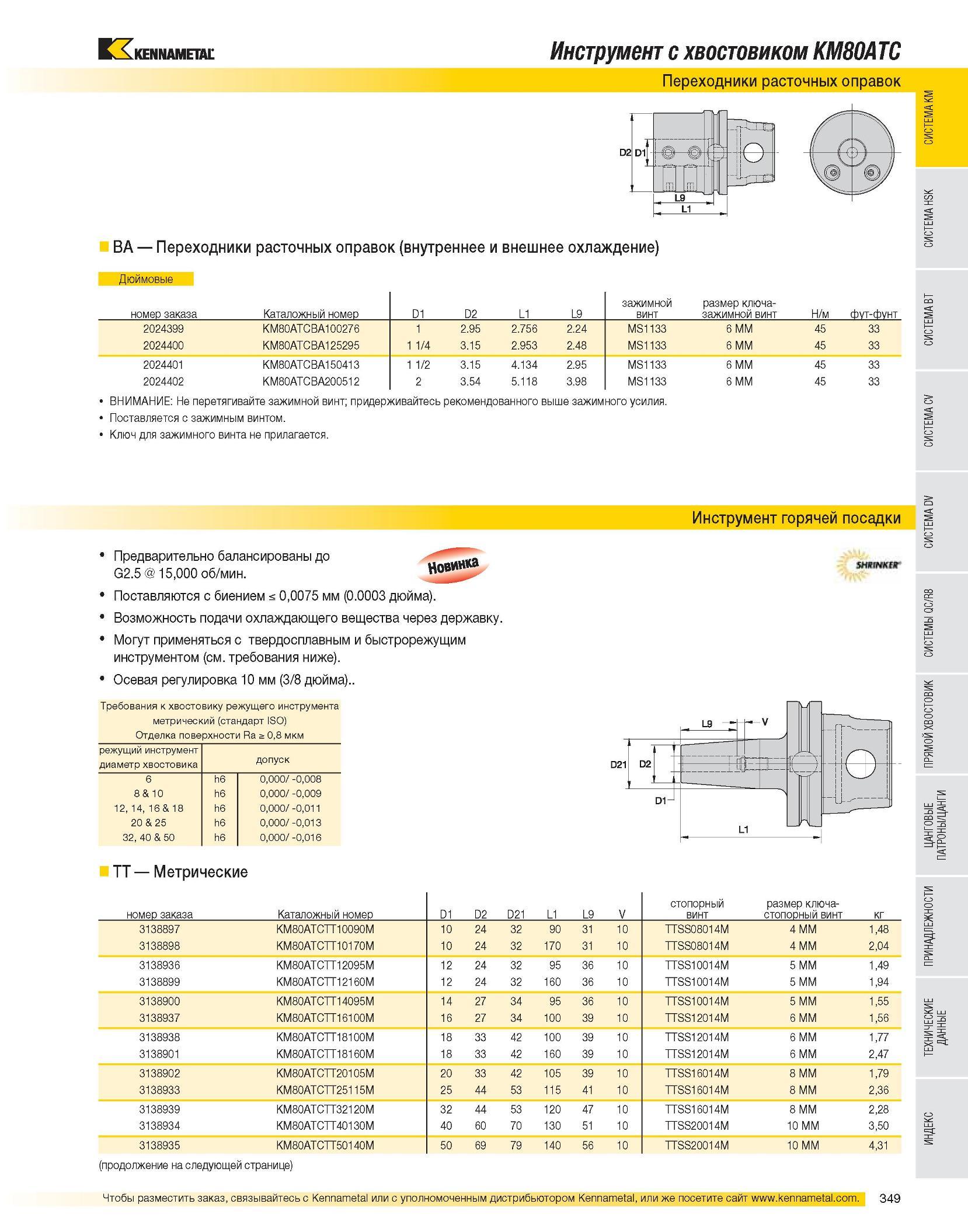

Инструмент с хвостовиком KM80ATC Переходники расточных оправок BA Переходники расточных оправок (внутреннее и внешнее охлаждение) Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт Н/м фут-фунт 2024399 KM80ATCBA100276 1 2.95 2.756 2.24 MS1133 6 MM 45 33 2024400 KM80ATCBA125295 1 1/4 3.15 2.953 2.48 MS1133 6 MM 45 33 2024401 KM80ATCBA150413 1 1/2 3.15 4.134 2.95 MS1133 6 MM 45 33 2024402 KM80ATCBA200512 2 3.54 5.118 3.98 MS1133 6 MM 45 33 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Инструмент горячей посадки Предварительно балансированы до G2.5 @ 15,000 об/мин. Поставляются с биением < 0,0075 мм (0.0003 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом (см. требования ниже). Осевая регулировка 10 мм (3/8 дюйма).. Требования к хвостовику режущего инструмента метрический (стандарт ISO) Отделка поверхности Ra > 0,8 мкм режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 TT Метрические номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт кг 3138897 KM80ATCTT10090M 10 24 32 90 31 10 TTSS08014M 4 MM 1,48 3138898 KM80ATCTT10170M 10 24 32 170 31 10 TTSS08014M 4 MM 2,04 3138936 KM80ATCTT12095M 12 24 32 95 36 10 TTSS10014M 5 MM 1,49 3138899 KM80ATCTT12160M 12 24 32 160 36 10 TTSS10014M 5 MM 1,94 3138900 KM80ATCTT14095M 14 27 34 95 36 10 TTSS10014M 5 MM 1,55 3138937 KM80ATCTT16100M 16 27 34 100 39 10 TTSS12014M 6 MM 1,56 3138938 KM80ATCTT18100M 18 33 42 100 39 10 TTSS12014M 6 MM 1,77 3138901 KM80ATCTT18160M 18 33 42 160 39 10 TTSS12014M 6 MM 2,47 3138902 KM80ATCTT20105M 20 33 42 105 39 10 TTSS16014M 8 MM 1,79 3138933 KM80ATCTT25115M 25 44 53 115 41 10 TTSS16014M 8 MM 2,36 3138939 KM80ATCTT32120M 32 44 53 120 47 10 TTSS16014M 8 MM 2,28 3138934 KM80ATCTT40130M 40 60 70 130 51 10 TTSS20014M 10 MM 3,50 3138935 KM80ATCTT50140M 50 69 79 140 56 10 TTSS20014M 10 MM 4,31 (продолжение на следующей странице)
