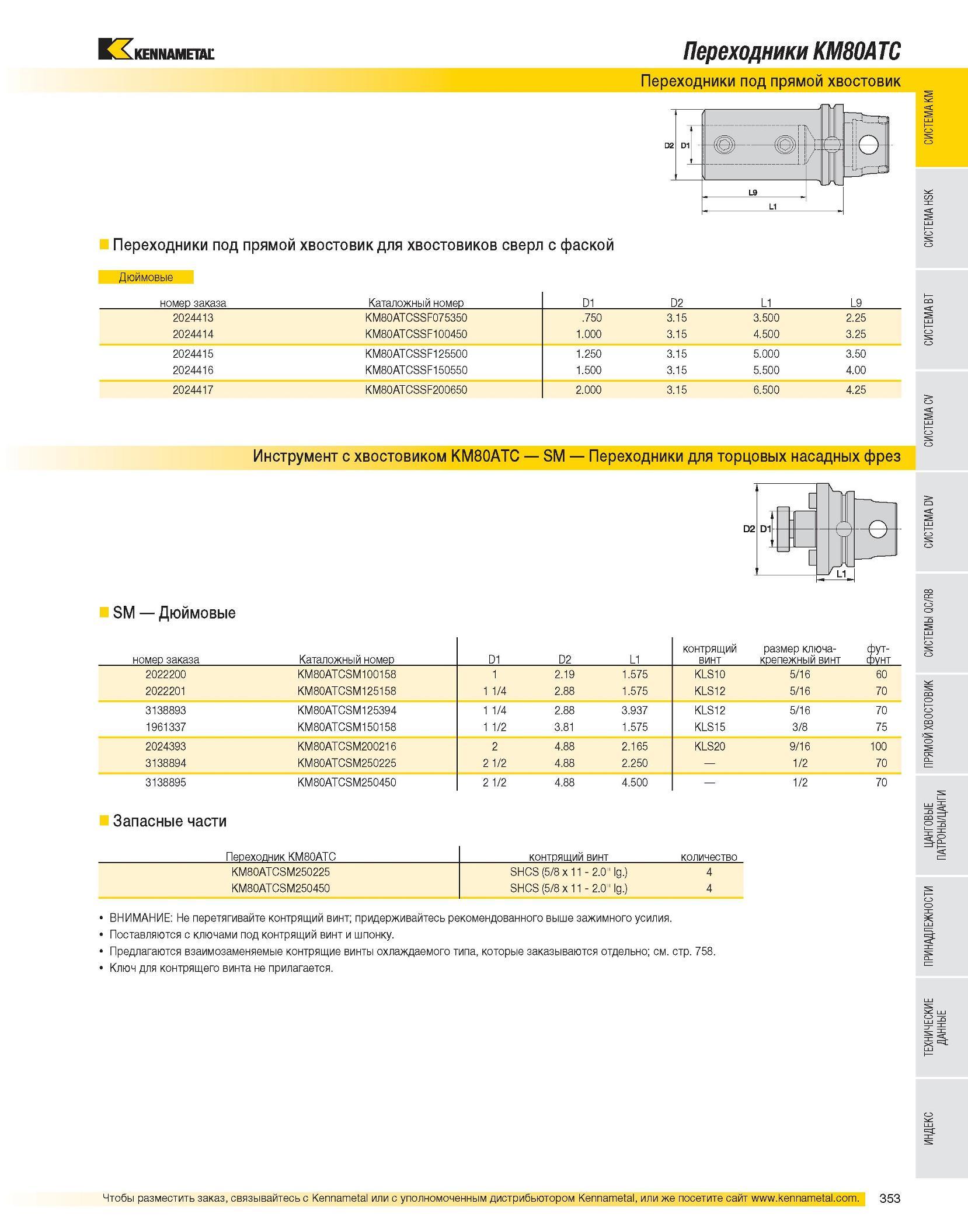

Переходники KM80ATC Переходники под прямой хвостовик Переходники под прямой хвостовик для хвостовиков сверл с фаской Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 2024413 KM80ATCSSF075350 .750 3.15 3.500 2.25 2024414 KM80ATCSSF100450 1.000 3.15 4.500 3.25 2024415 KM80ATCSSF125500 1.250 3.15 5.000 3.50 2024416 KM80ATCSSF150550 1.500 3.15 5.500 4.00 2024417 KM80ATCSSF200650 2.000 3.15 6.500 4.25 Инструмент с хвостовиком KM80ATC SM Переходники для торцовых насадных фрез SM Дюймовые номер заказа Каталожный номер D1 D2 L1 контрящий винт размер ключа-крепежный винт -В-в 2022200 KM80ATCSM100158 1 2.19 1.575 KLS10 5/16 60 2022201 KM80ATCSM125158 1 1/4 2.88 1.575 KLS12 5/16 70 3138893 KM80ATCSM125394 1 1/4 2.88 3.937 KLS12 5/16 70 1961337 KM80ATCSM150158 1 1/2 3.81 1.575 KLS15 3/8 75 2024393 KM80ATCSM200216 2 4.88 2.165 KLS20 9/16 100 3138894 KM80ATCSM250225 2 1/2 4.88 2.250 - 1/2 70 3138895 KM80ATCSM250450 2 1/2 4.88 4.500 - 1/2 70 Запасные части Переходник KM80ATC контрящий винт количество KM80ATCSM250225 SHCS (5/8 x 11 - 2.01 Ig.) 4 KM80ATCSM250450 SHCS (5/8 x 11 - 2.01 Ig.) 4 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается.
