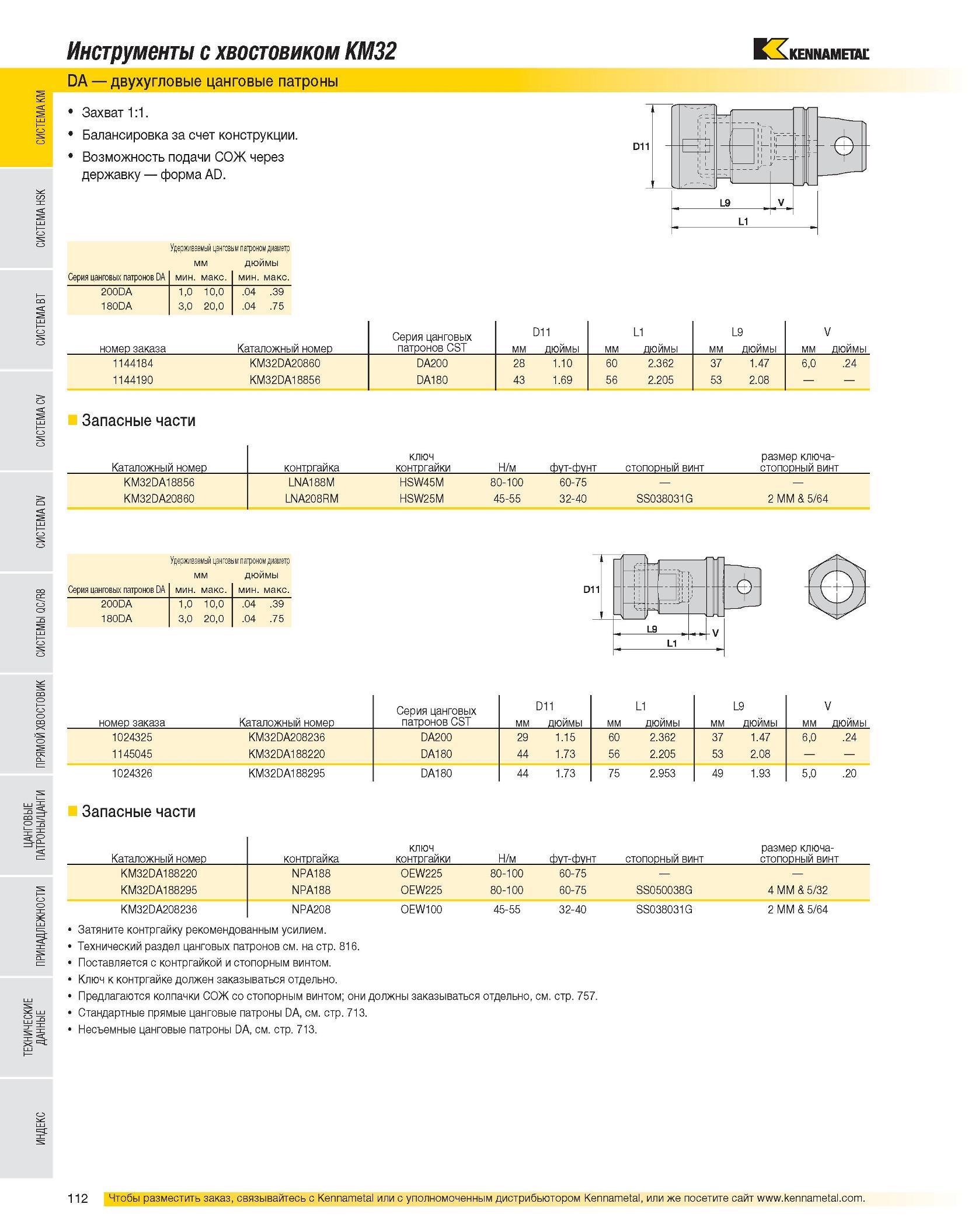

Инструменты с хвостовиком KM32 DA двухугловые цанговые патроны Захват 1:1. Балансировка за счет конструкции. Возможность подачи СОЖ через державку форма AD. Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов DA мин. макс. мин. макс. 200DA 1,0 10,0 .04 .39 180DA 3,0 20,0 .04 .75 номер заказа Каталожный номер Серия цанговых патронов CST мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1144184 KM32DA20860 DA200 28 1.10 60 2.362 37 1.47 6,0 .24 1144190 KM32DA18856 DA180 43 1.69 56 2.205 53 2.08 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт стопорный винт размер ключа-стопорный винт KM32DA18856 LNA188M HSW45M 80-100 60-75 KM32DA20860 LNA208RM HSW25M 45-55 32-40 SS038031G 2 MM & 5/64 Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов DA мин. макс. мин. макс. 200DA 1,0 10,0 .04 .39 180DA 3,0 20,0 .04 .75 номер заказа Каталожный номер Серия цанговых патронов CST мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1024325 KM32DA208236 DA200 29 1.15 60 2.362 37 1.47 6,0 .24 1145045 KM32DA188220 DA180 44 1.73 56 2.205 53 2.08 1024326 KM32DA188295 DA180 44 1.73 75 2.953 49 1.93 5,0 .20 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт стопорный винт размер ключа-стопорный винт KM32DA188220 NPA188 OEW225 80-100 60-75 KM32DA188295 NPA188 OEW225 80-100 60-75 SS050038G 4 MM & 5/32 KM32DA208236 NPA208 OEW100 45-55 32-40 SS038031G 2 MM & 5/64 Затяните контргайку рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713.
