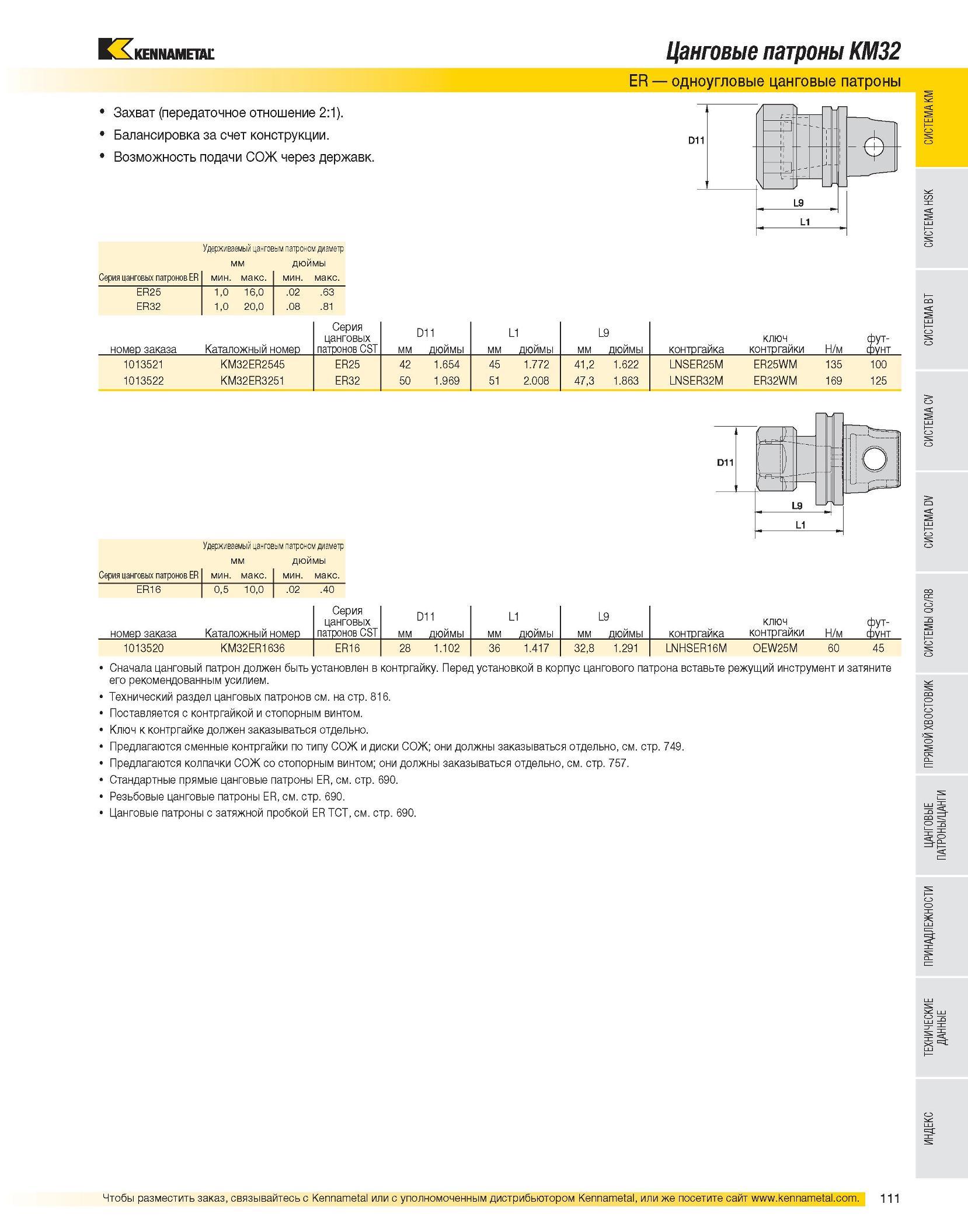

Цанговые патроны KM32 ER одноугловые цанговые патроны Захват (передаточное отношение 2:1). Балансировка за счет конструкции. D11 Возможность подачи СОЖ через державку Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER25 1,0 16,0 .02 .63 ER32 1,0 20,0 .08 .81 номер заказа Каталожный номер Серия цанговых патронов CST мм D11 дюймы мм L1 дюймы мм L9 дюймы контргайка ключ контргайки Н/м ут-унт ев 1013521 KM32ER2545 ER25 42 1.654 45 1.772 41,2 1.622 LNSER25M ER25WM 135 100 1013522 KM32ER3251 ER32 50 1.969 51 2.008 47,3 1.863 LNSER32M ER32WM 169 125 Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .40 номер заказа Каталожный номер Серия цанговых патронов CST D11 мм дюймы L1 мм дюймы L9 мм дюймы контргайка ключ контргайки Н/м фут- фунт 1013520 KM32ER1636 ER16 28 1.102 36 1.417 32,8 1.291 LNHSER16M OEW25M 60 45 Сначала цанговый патрон должен быть установлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Резьбовые цанговые патроны ER, см. стр. 690. Цанговые патроны с затяжной пробкой ER TCT, см. стр. 690.
