115 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.113

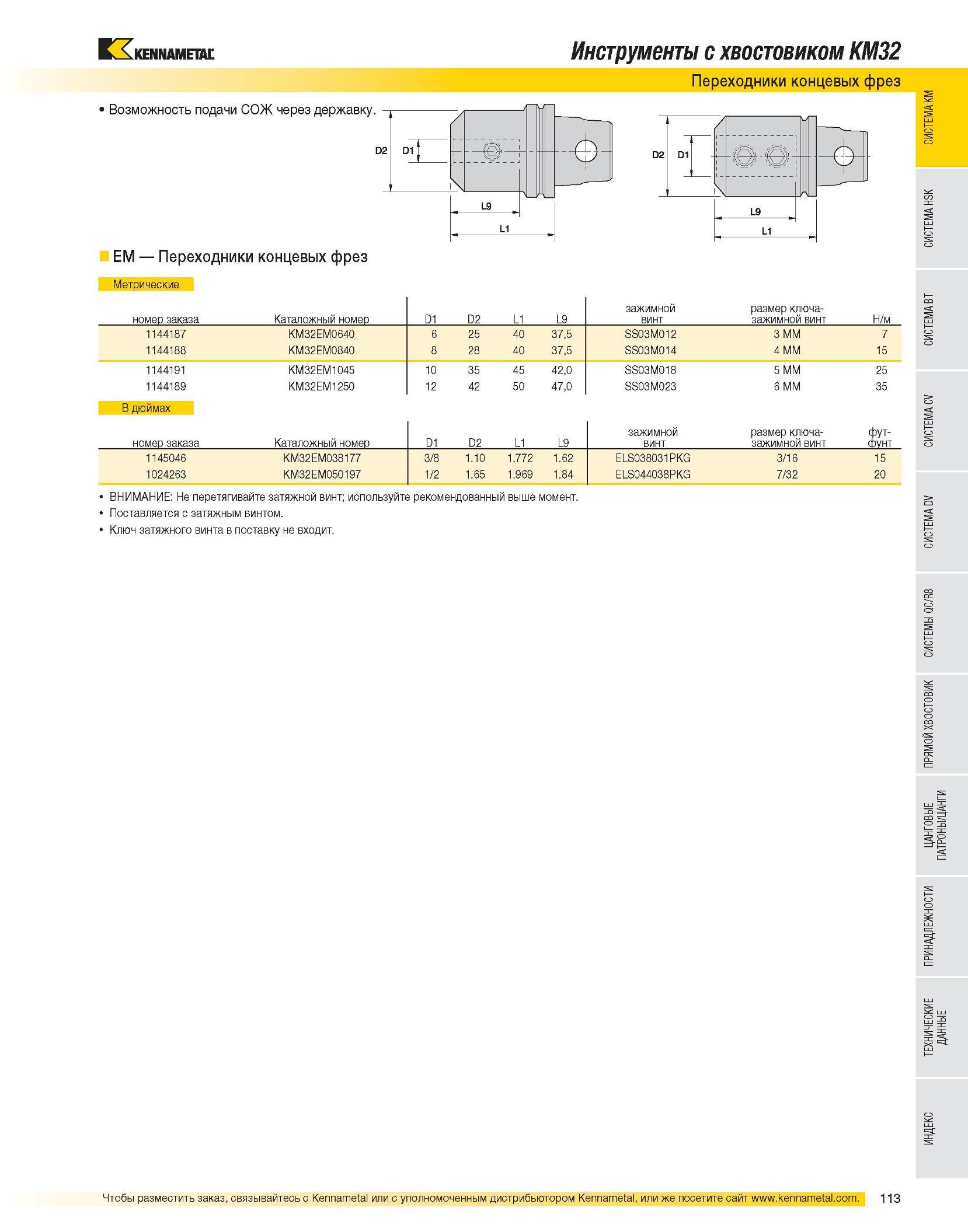

Каталог KENNAMETAL 2007 Системы инструмента Стр. 113 0115 Lab2u Возможность подачи СОЖ через державку. Инструменты с хвостовиком KM32 Переходники концевых фрез EM Переходники концевых фрез Метрические номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт Н/м 1144187 KM32EM0640 6 25 40 37,5 SS03M012 3 MM 7 1144188 KM32EM0840 8 28 40 37,5 SS03M014 4 MM 15 1144191 KM32EM1045 10 35 45 42,0 SS03M018 5 MM 25 1144189 KM32EM1250 12 42 50 47,0 SS03M023 6 MM 35 В дюймах номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт фут-фунт 1145046 KM32EM038177 3/8 1.10 1.772 1.62 ELS038031PKG 3/16 15 1024263 KM32EM050197 1/2 1.65 1.969 1.84 ELS044038PKG 7/32 20 ВНИМАНИЕ: Не перетягивайте затяжной винт; используйте рекомендованный выше момент. Поставляется с затяжным винтом. Ключ затяжного винта в поставку не входит.
