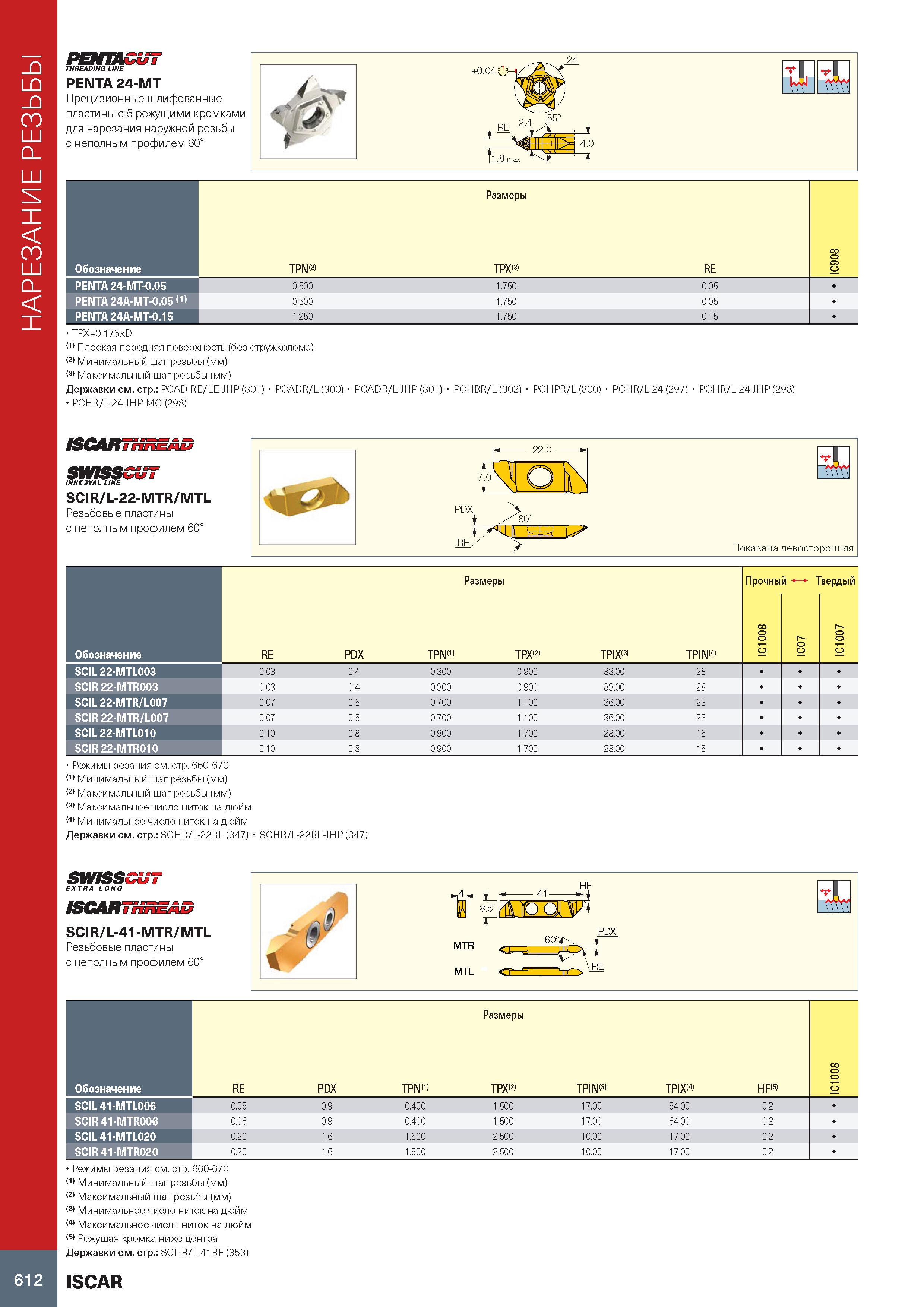

Нарезание резьбы на токарном станке PENTACUT THREADING LINE PENTA 24-MT Прецизионные шлифованные пластины с 5 режущими кромками для нарезания наружной резьбы с неполным профилем 60° TPX=0.175xD Плоская передняя поверхность (без стружколома) Минимальный шаг резьбы (мм) Максимальный шаг резьбы (мм) Державки см. стр.: PCAD RE/LE-JHP (301) PCADR/L (300) PCHR/L-24-JHP-MC (298) ±0.04 Размеры Обозначение TPN 2> TPX 3> RE IC908 PENTA 24-MT-0.05 0.500 1.750 0.05 PENTA 24A-MT-0.05 (1) 0.500 1.750 0.05 PENTA 24A-MT-0.15 1.250 1.750 0.15 PCADR/L-JHP (301) PCHBR/L (302) PCHPR/L (300) PCHR/L-24 (297) PCHR/L-24-JHP (298) ISCARTHREAD SWISSCUT INNOVAL LINE SCIR/L-22-MTR/MTL Резьбовые пластины с неполным профилем 60° Обозначение Размеры Прочный i’ Твердый RE PDX TPN(1) TPX 2> TPIX 3> TPIN 4> IC1008 IC07 0 0 О SCIL 22-MTL003 0.03 0.4 0.300 0.900 83.00 28 SCIR 22-MTR003 0.03 0.4 0.300 0.900 83.00 28 SCIL 22-MTR/L007 0.07 0.5 0.700 1.100 36.00 23 SCIR 22-MTR/L007 0.07 0.5 0.700 1.100 36.00 23 SCIL 22-MTL010 0.10 0.8 0.900 1.700 28.00 15 SCIR 22-MTR010 0.10 0.8 0.900 1.700 28.00 15 Режимы резания см. стр. 660-670 (1) Минимальный шаг резьбы (мм) (2) Максимальный шаг резьбы (мм) Максимальное число ниток на дюйм Минимальное число ниток на дюйм Державки см. стр.: SCHR/L-22BF (347) SCHR/L-22BF-JHP (347) SWISSCUT EXTRA LONG ISCARTHREAD SCIR/L-41-MTR/MTL Резьбовые пластины с неполным профилем 60° 4- i 8.5 T MTR MTL Режимы резания см. стр. 660-670 (1) Минимальный шаг резьбы (мм) (2) Максимальный шаг резьбы (мм) Минимальное число ниток на дюйм (4) Максимальное число ниток на дюйм (5) Режущая кромка ниже центра Державки см. стр.: SCHR/L-41BF (353) Размеры Обозначение RE PDX TPN(1) TPX 2> TPIN 3> TPIX 4> HF(5) IC1008 SCIL 41-MTL006 0.06 0.9 0.400 1.500 17.00 64.00 0.2 SCIR 41-MTR006 0.06 0.9 0.400 1.500 17.00 64.00 0.2 SCIL 41-MTL020 0.20 1.6 1.500 2.500 10.00 17.00 0.2 SCIR 41-MTR020 0.20 1.6 1.500 2.500 10.00 17.00 0.2 HF 612 ISCAR
