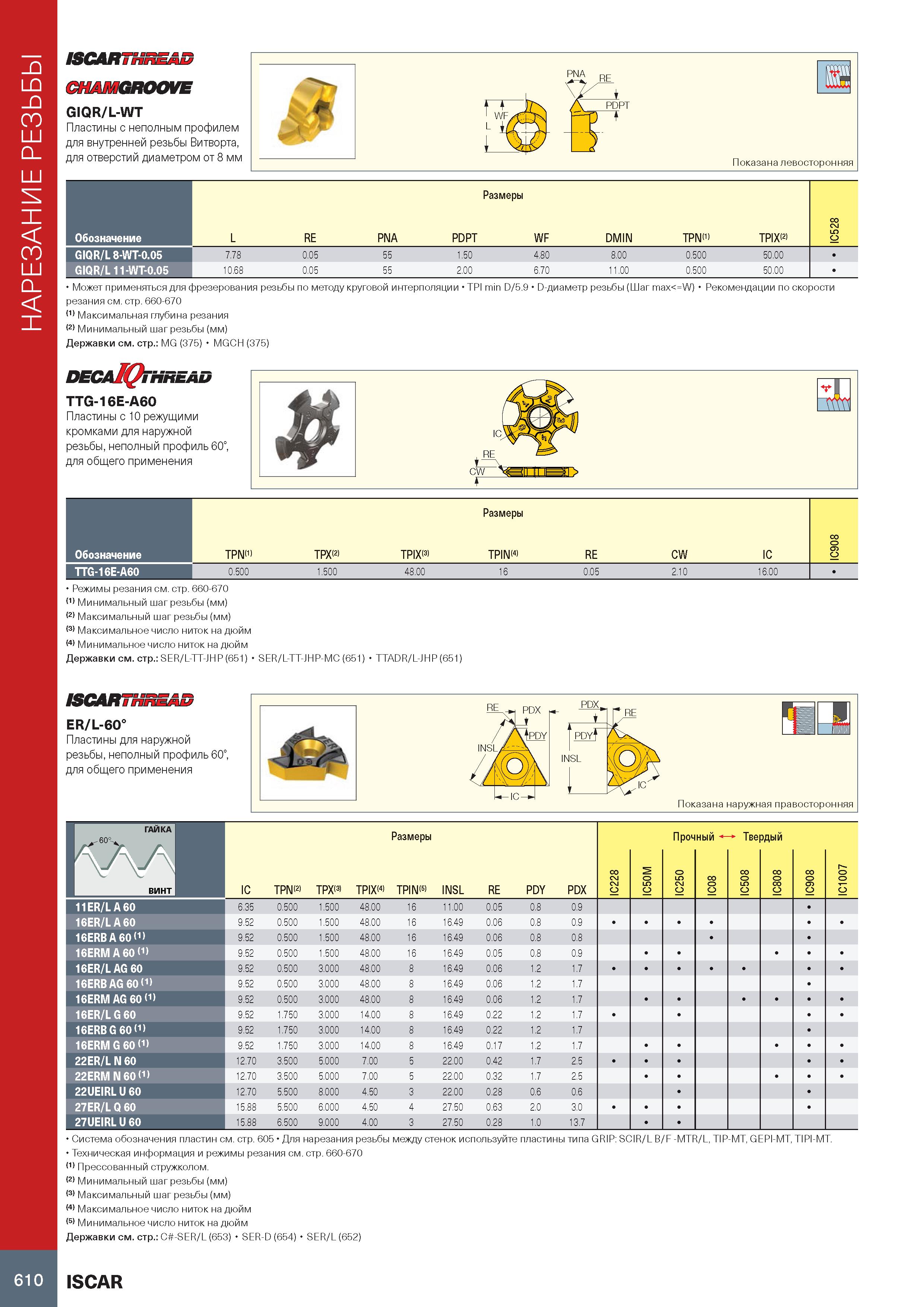

Нарезание резьбы на токарном станке ISCARTHnEAD CHAMGROOVE GIQR/L-WT Пластины с неполным профилем для внутренней резьбы Витворта, для отверстий диаметром от 8 мм PNA RE PDPT Показана левосторонняя Размеры Обозначение L RE PNA PDPT WF DMIN TPN(1) TPIX(2) IC528 GIQR/L 8-WT-0.05 7.78 0.05 55 1.50 4.80 8.00 0.500 50.00 GIQR/L 11-WT-0.05 10.68 0.05 55 2.00 6.70 11.00 0.500 50.00 Может применяться для фрезерования резьбы по методу круговой интерполяции TPI min D/5.9 D-диаметр резьбы (Шаг max =W) резания см. стр. 660-670 (1) Максимальная глубина резания (2) Минимальный шаг резьбы (мм) Державки см. стр.: MG (375) MGCH (375) Рекомендации по скорости тпптми TTG-16E-A60 Пластины с 10 режущими кромками для наружной резьбы, неполный профиль 60°, для общего применения Ж CW Размеры Обозначение TPN(1) TPX(2) TPIX(3) TPIN(4) RE CW IC IC908 TTG-16E-A60 0.500 1.500 48.00 16 0.05 2.10 16.00 Режимы резания см. стр. 660-670 (1) Минимальный шаг резьбы (мм) (2) Максимальный шаг резьбы (мм) (3) Максимальное число ниток на дюйм (4) Минимальное число ниток на дюйм Державки см. стр.: SER/L-TT-JHP (651) SER/L-TT-JHP-MC (651) TTADR/L-JHP (651) ISCARTHnEAD ER/L-60° Пластины для наружной резьбы, неполный профиль 60°, для общего применения Показана наружная правосторонняя ГАИКА Размеры Прочный i’ Твердый vv- винт IC TPN(2) TPX(3) TPIX(4) TPIN(5) INSL RE PDY PDX IC228 IC50M IC250 IC08 IC508 IC808 IC908 IC1007 11ER/LA 60 6.35 0.500 1.500 48 00 16 11.00 0.05 0.8 0.9 16ER/LA 60 9.52 0.500 1.500 48 00 16 16.49 0.06 0.8 0.9 16ERB A 60 (1) 9.52 0.500 1.500 48 00 16 16.49 0.06 0.8 0.8 16ERM A 60 (1) 9.52 0.500 1.500 48 00 16 16.49 0.05 0.8 0.9 16ER/L AG 60 9.52 0.500 3.000 48 00 8 16.49 0.06 1.2 1.7 16ERB AG 60 (1) 9.52 0.500 3.000 48 00 8 16.49 0.06 1.2 1.7 16ERM AG 60 (1) 9.52 0.500 3.000 48 00 8 16.49 0.06 1.2 1.7 16ER/LG60 9.52 1.750 3.000 14 00 8 16.49 0.22 1.2 1.7 16ERB G 60 (1) 9.52 1.750 3.000 14 00 8 16.49 0.22 1.2 1.7 16ERM G 60 (1) 9.52 1.750 3.000 14 00 8 16.49 0.17 1.2 1.7 22ER/LN 60 12.70 3.500 5.000 7.00 5 22.00 0.42 1.7 2.5 22ERM N 60 (1) 12.70 3.500 5.000 7.00 5 22.00 0.32 1.7 2.5 22UEIRL U 60 12.70 5.500 8.000 4.50 3 22.00 0.28 0.6 0.6 27ER/L Q 60 15.88 5.500 6.000 4.50 4 27.50 0.63 2.0 3.0 27UEIRL U 60 15.88 6.500 9.000 4.00 3 27.50 0.28 1.0 13.7 Система обозначения пластин см. стр. 605 Для нарезания резьбы между стенок используйте пластины типа GRIP: SCIR/L B/F -MTR/L, TIP-MT, GEPI-MT, TIPI-MT. Техническая информация и режимы резания см. стр. 660-670 (1) Прессованный стружколом. (2) Минимальный шаг резьбы (мм) (3) Максимальный шаг резьбы (мм) (4) Максимальное число ниток на дюйм (5) Минимальное число ниток на дюйм Державки см. стр.: C -SER/L (653) SER-D (654) SER/L (652) 610 ISCAR
