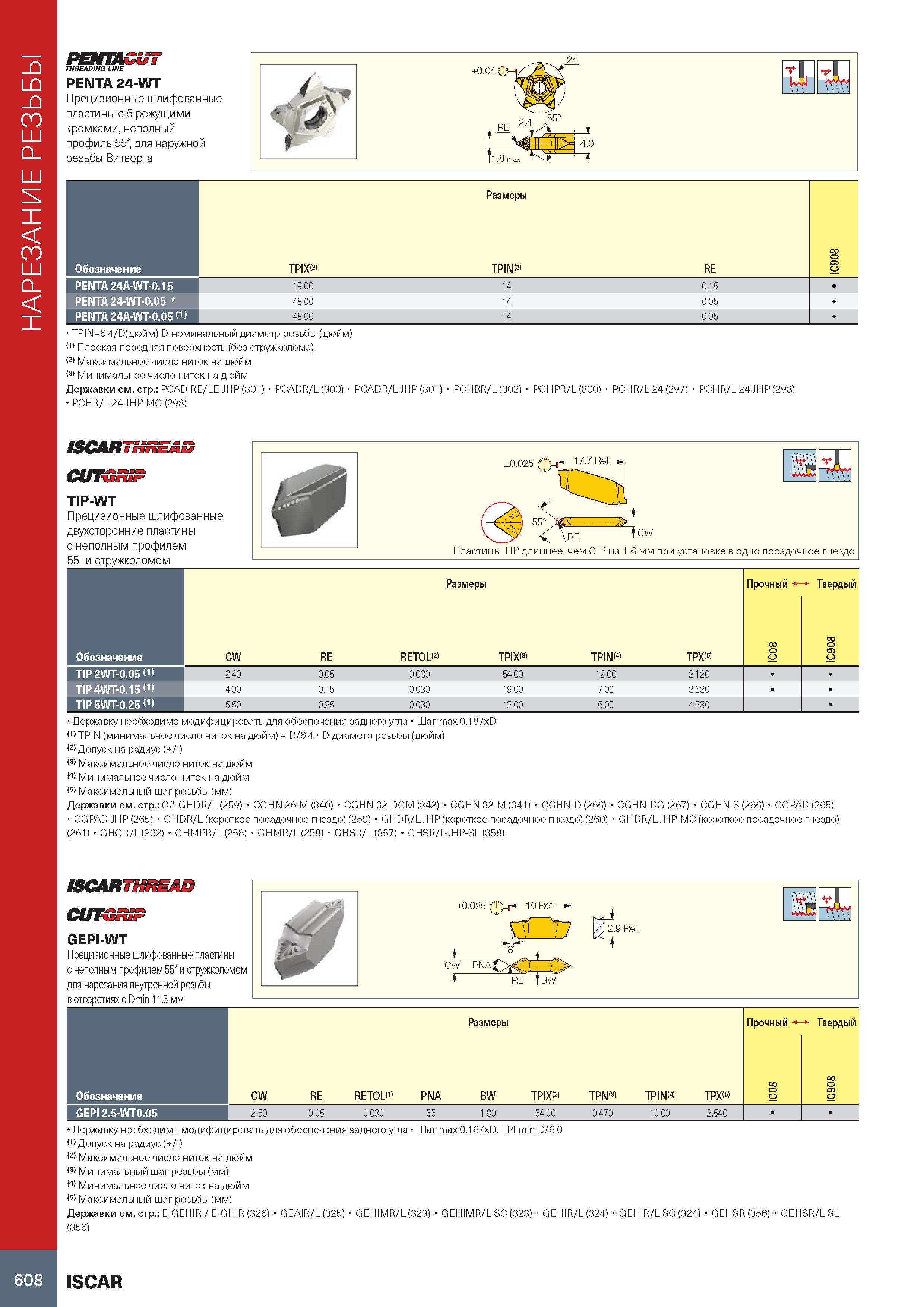

612 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.608

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 608 0612 Lab2u

Нарезание резьбы на токарном станке PENTACUT THREADING LINE PENTA 24-WT Прецизионные шлифованные пластины с 5 режущими кромками, неполный профиль 55°, для наружной резьбы Витворта ±0.04 Размеры Обозначение TPIX0 TPIN(3) RE IC908 PENTA 24A-WT-0.15 19.00 14 0.15 PENTA 24-WT-0.05 48.00 14 0.05 PENTA 24A-WT-0.05 (1) 4 ГО 0 О 14 0.05 TPIN=6.4/D(дюйм) D-номинальный диаметр резьбы (дюйм) Плоская передняя поверхность (без стружколома) Максимальное число ниток на дюйм Минимальное число ниток на дюйм Державки см. стр.: PCAD RE/LE-JHP (301) PCADR/L (300) PCADR/L-JHP (301) PCHR/L-24-JHP-MC (298) PCHBR/L (302) PCHPR/L (300) PCHR/L-24 (297) PCHR/L-24-JHP (298) ISCARTHnEAD CUTGRIF TIP-WT Прецизионные шлифованные двухсторонние пластины с неполным профилем 55° и стружколомом ±0.025 17.7 Ref.- \RE TCW Пластины TIP длиннее, чем GIP на 1.6 мм при установке в одно посадочное гнездо Обозначение Размеры Прочный i’ Твердый CW RE RETOL 2> TPIX 3> TPIN 4> TPX(5) 8 0 IC IC908 TIP 2WT-0.05 (1) 2.40 0.05 0.030 54.00 12.00 2.120 TIP 4WT-0.15 (1) 4.00 0.15 0.030 19.00 7.00 3.630 TIP 5WT-0.25 (1) 5.50 0.25 0.030 12.00 6.00 4.230 Державку необходимо модифицировать для обеспечения заднего угла Шаг max 0.187xD (1) TPIN (минимальное число ниток на дюйм) = D/6.4 D-диаметр резьбы (дюйм) (2) Допуск на радиус (+/-) Максимальное число ниток на дюйм Минимальное число ниток на дюйм (5) Максимальный шаг резьбы (мм) Державки см. стр.: C -GHDR/L (259) CGHN 26-M (340) CGHN 32-DGM (342) CGHN 32-M (341) CGHN-D (266) CGPAD-JHP (265) GHDR/L (короткое посадочное гнездо) (259) GHDR/L-JHP (короткое посадочное гнездо) (260) (261) GHGR/L (262) GHMPR/L (258) GHMR/L (258) GHSR/L (357) GHSR/L-JHP-SL (358) CGHN-DG (267) CGHN-S (266) CGPAD (265) GHDR/L-JHP-MC (короткое посадочное гнездо) ISCARTHt CUTGRSP GEPI-WT Прецизионные шлифованные пластины с неполным профилем 55° и стружколомом для нарезания внутренней резьбы в отверстиях с Dmin 11.5 мм 2.9 Ref. Размеры Прочный 1- Твердый Обозначение CW RE RETOLD PNA BW TPIX0 TPN(3) TPINM TPX(5) 8 0 IC 8 0 9 IC GEPI 2.5-WT0.05 2.50 0.05 0.030 55 1.80 54.00 0.470 10.00 2.540 Державку необходимо модифицировать для обеспечения заднего угла Шаг max 0.167xD, TPI min D/6.0 (1) Допуск на радиус (+/-) (2) Максимальное число ниток на дюйм Минимальный шаг резьбы (мм) (4) Минимальное число ниток на дюйм (5) Максимальный шаг резьбы (мм) Державки см. стр.: E-GEHIR / E-GHIR (326) GEAIR/L (325) GEHIMR/L (323) GEHIMR/L-SC (323) GEHIR/L (324) (356) GEHIR/L-SC (324) GEHSR (356) GEHSR/L-SL 608 ISCAR
