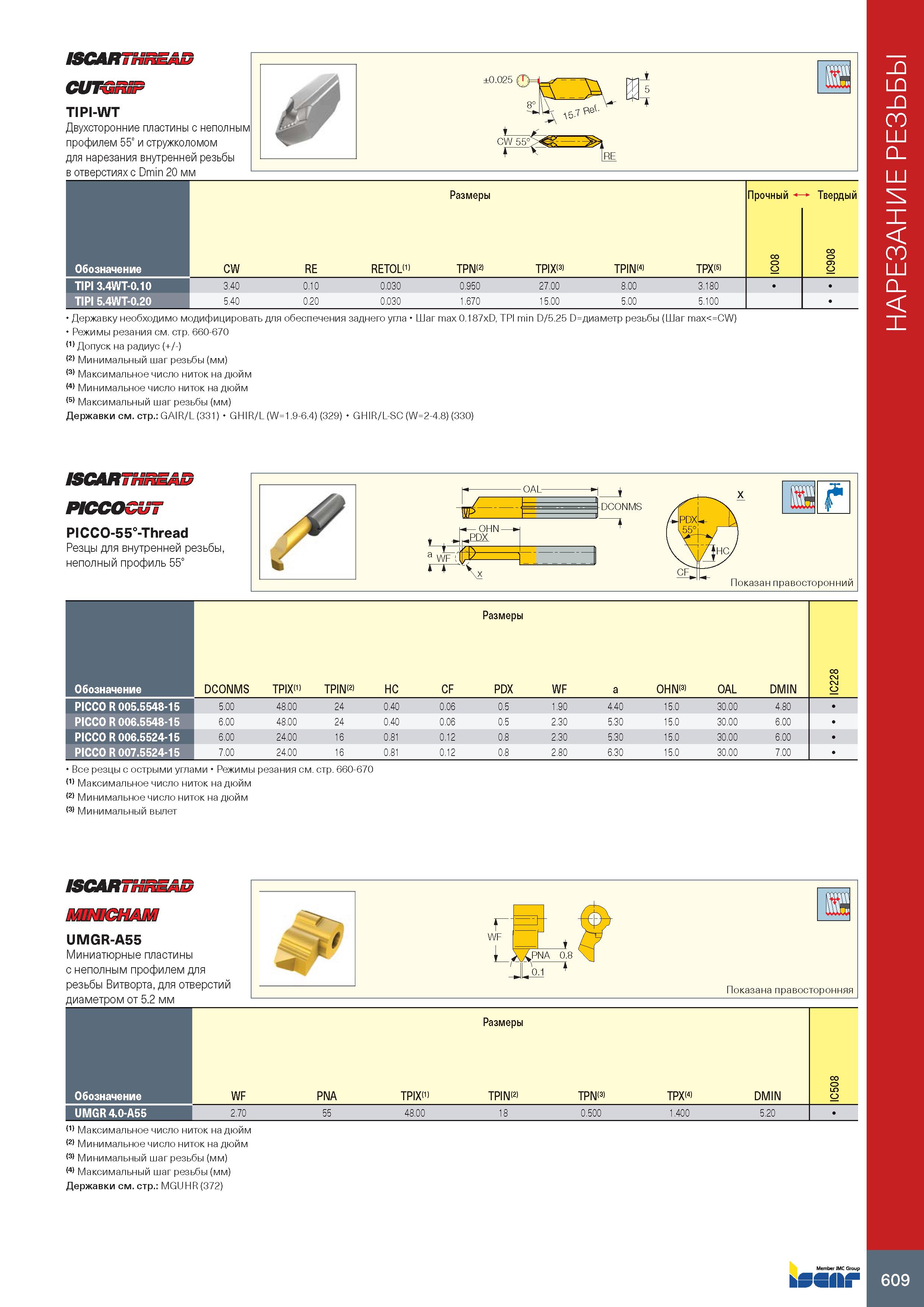

ISCARTHREAD CUTGRSP TIPI-WT Двухсторонние пластины с неполным профилем 55° и стружколомом для нарезания внутренней резьбы в отверстиях с Dmin 20 мм ±0.025 ,г¥ CW 55° Размеры Прочный i’ Твердый Обозначение CW RE RETOLD TPN 2> TPIX 3> TPIN 4> TPX(5) со IC908 TIPI 3.4WT-0.10 3.40 0.10 0.030 0.950 27.00 8.00 3.180 TIPI 5.4WT-0.20 5.40 0.20 0.030 1.670 15.00 5.00 5.100 Державку необходимо модифицировать для обеспечения заднего угла Шаг max 0.187xD, TPI min D/5.25 D=диаметр резьбы (Шаг max =CW) Режимы резания см. стр. 660-670 Допуск на радиус (+/-) Минимальный шаг резьбы (мм) (3) Максимальное число ниток на дюйм Минимальное число ниток на дюйм (5) Максимальный шаг резьбы (мм) Державки см. стр.: GAIR/L (331) GHIR/L (W=1.9-6.4) (329) GHIR/L-SC (W=2-4.8) (330) ISCARTHi PiCCOCUT PICCO-55°-Thread Резцы для внутренней резьбы, неполный профиль 55° £ DCONMS ч — OHN— ,PDX a WF ; M- : Показан правосторонний Размеры Обозначение DCONMS TPIX(1) TPIN 2> HC CF PDX WF a OHN 3> OAL DMIN 8 IC PICCO R 005.5548-15 5.00 48.00 24 0.40 0.06 0.5 1.90 4.40 15.0 30.00 4.80 PICCO R 006.5548-15 6.00 48.00 24 0.40 0.06 0.5 2.30 5.30 15.0 30.00 6.00 PICCO R 006.5524-15 6.00 24.00 16 0.81 0.12 0.8 2.30 5.30 15.0 30.00 6.00 PICCO R 007.5524-15 7.00 24.00 16 0.81 0.12 0.8 2.80 6.30 15.0 30.00 7.00 Все резцы с острыми углами Режимы резания см. стр. 660-670 (1) Максимальное число ниток на дюйм (2) Минимальное число ниток на дюйм (3) Минимальный вылет ISCARTHREAD UMGR-A55 Миниатюрные пластины с неполным профилем для резьбы Витворта, для отверстий диаметром от 5.2 мм Г WF PNA 0.8 Показана правосторонняя Размеры Обозначение WF PNA TPIXH) TPIN0 TPN TPXM DMIN IC508 UMGR 4.0-A55 2.70 55 48.00 18 0.500 1.400 5.20 (1) Максимальное число ниток на дюйм (2) Минимальное число ниток на дюйм (3) Минимальный шаг резьбы (мм) (4) Максимальный шаг резьбы (мм) Державки см. стр.: MGUHR (372) bSSflkf RE OAL 609 Нарезание резьбы на токарном станке
