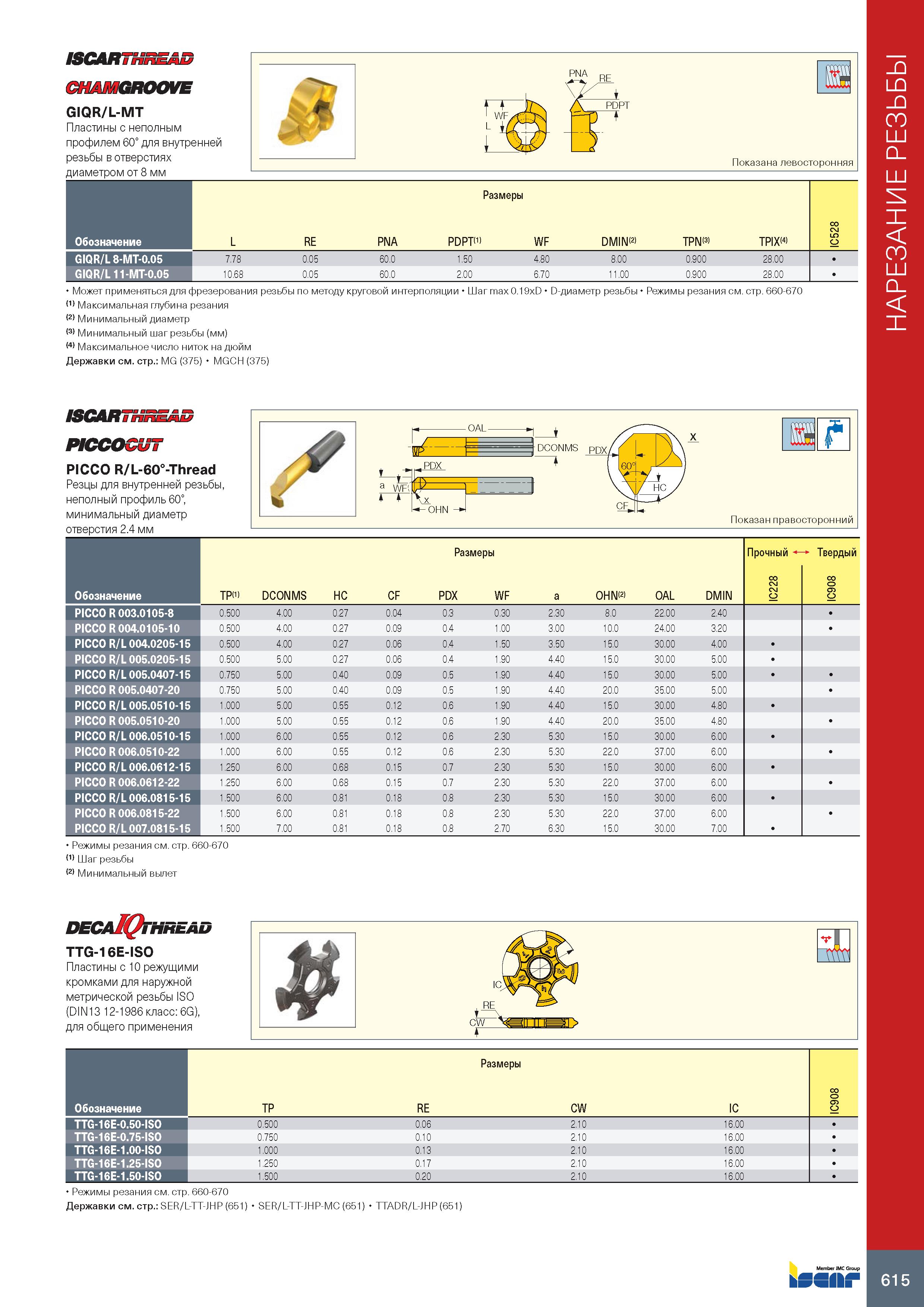

ISCARTHnEAD CHAMGROOVE GIQR/L-MT Пластины с неполным профилем 60° для внутренней резьбы в отверстиях диаметром от 8 мм PNA RE PDPT Показана левосторонняя Размеры Обозначение L RE PNA PDPT(1) WF DMIN 2) TPN 3) TPIXH) IC528 GIQR/L 8-MT-0.05 7.78 0.05 60.0 1.50 4.80 8.00 0.900 28.00 GIQR/L 11-MT-0.05 10.68 0.05 60.0 2.00 6.70 11.00 0.900 28.00 Может применяться для фрезерования резьбы по методу круговой интерполяции Шаг max 0.19xD D-диаметр резьбы Режимы резания см. стр. 660-670 (1) Максимальная глубина резания (2) Минимальный диаметр (3) Минимальный шаг резьбы (мм) (4) Максимальное число ниток на дюйм Державки см. стр.: MG (375) MGCH (375) ISCARTi PICCOCUT PICCO R/L-60°-Thread Резцы для внутренней резьбы, неполный профиль 60°, минимальный диаметр отверстия 2.4 мм Обозначение Размеры Прочный i’ Твердый TPI1) DCONMS HC CF PDX WF a OHN OAL DMIN 8 2 IC IC908 PICCO R 003.0105-8 0.500 4.00 0.27 0 04 0.3 0.30 2.30 8.0 22.00 2.40 PICCO R 004.0105-10 0.500 4.00 0.27 0 09 0.4 1.00 3.00 10.0 24.00 3.20 PICCO R/L 004.0205-15 0.500 4.00 0.27 0 06 0.4 1.50 3.50 15.0 30.00 4.00 PICCO R/L 005.0205-15 0.500 5.00 0.27 0 06 0.4 1.90 4.40 15.0 30.00 5.00 PICCO R/L 005.0407-15 0.750 5.00 0.40 0 09 0.5 1.90 4.40 15.0 30.00 5.00 PICCO R 005.0407-20 0.750 5.00 0.40 0 09 0.5 1.90 4.40 20.0 35.00 5.00 PICCO R/L 005.0510-15 1.000 5.00 0.55 0 12 0.6 1.90 4.40 15.0 30.00 4.80 PICCO R 005.0510-20 1.000 5.00 0.55 0 12 0.6 1.90 4.40 20.0 35.00 4.80 PICCO R/L 006.0510-15 1.000 6.00 0.55 0 12 0.6 2.30 5.30 15.0 30.00 6.00 PICCO R 006.0510-22 1.000 6.00 0.55 0 12 0.6 2.30 5.30 22.0 37.00 6.00 PICCO R/L 006.0612-15 1.250 6.00 0.68 0 15 0.7 2.30 5.30 15.0 30.00 6.00 PICCO R 006.0612-22 1.250 6.00 0.68 0 15 0.7 2.30 5.30 22.0 37.00 6.00 PICCO R/L 006.0815-15 1.500 6.00 0.81 0 18 0.8 2.30 5.30 15.0 30.00 6.00 PICCO R 006.0815-22 1.500 6.00 0.81 0 18 0.8 2.30 5.30 22.0 37.00 6.00 PICCO R/L 007.0815-15 1.500 7.00 0.81 0 18 0.8 2.70 6.30 15.0 30.00 7.00 Режимы резания см. стр. 660-670 (1) Шаг резьбы (2) Минимальный вылет DECAlQinMt.Au TTG-16E-ISO Пластины с 10 режущими кромками для наружной метрической резьбы ISO (DIN13 12-1986 класс: 6G), для общего применения т CW Размеры Обозначение TP RE CW IC IC908 TTG-16E-0.50-ISO 0.500 0.06 2.10 16.00 TTG-16E-0.75-ISO 0.750 0.10 2.10 16.00 TTG-16E-1.00-ISO 1.000 0.13 2.10 16.00 TTG-16E-1.25-ISO 1.250 0.17 2.10 16.00 TTG-16E-1.50-ISO 1.500 0.20 2.10 16.00 Режимы резания см. стр. 660-670 Державки см. стр.: SER/L-TT-JHP (651) SER/L-TT-JHP-MC (651) TTADR/L-JHP (651) bSSflkf Нарезание резьбы на токарном станке
