620 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.616

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 616 0620 Lab2u

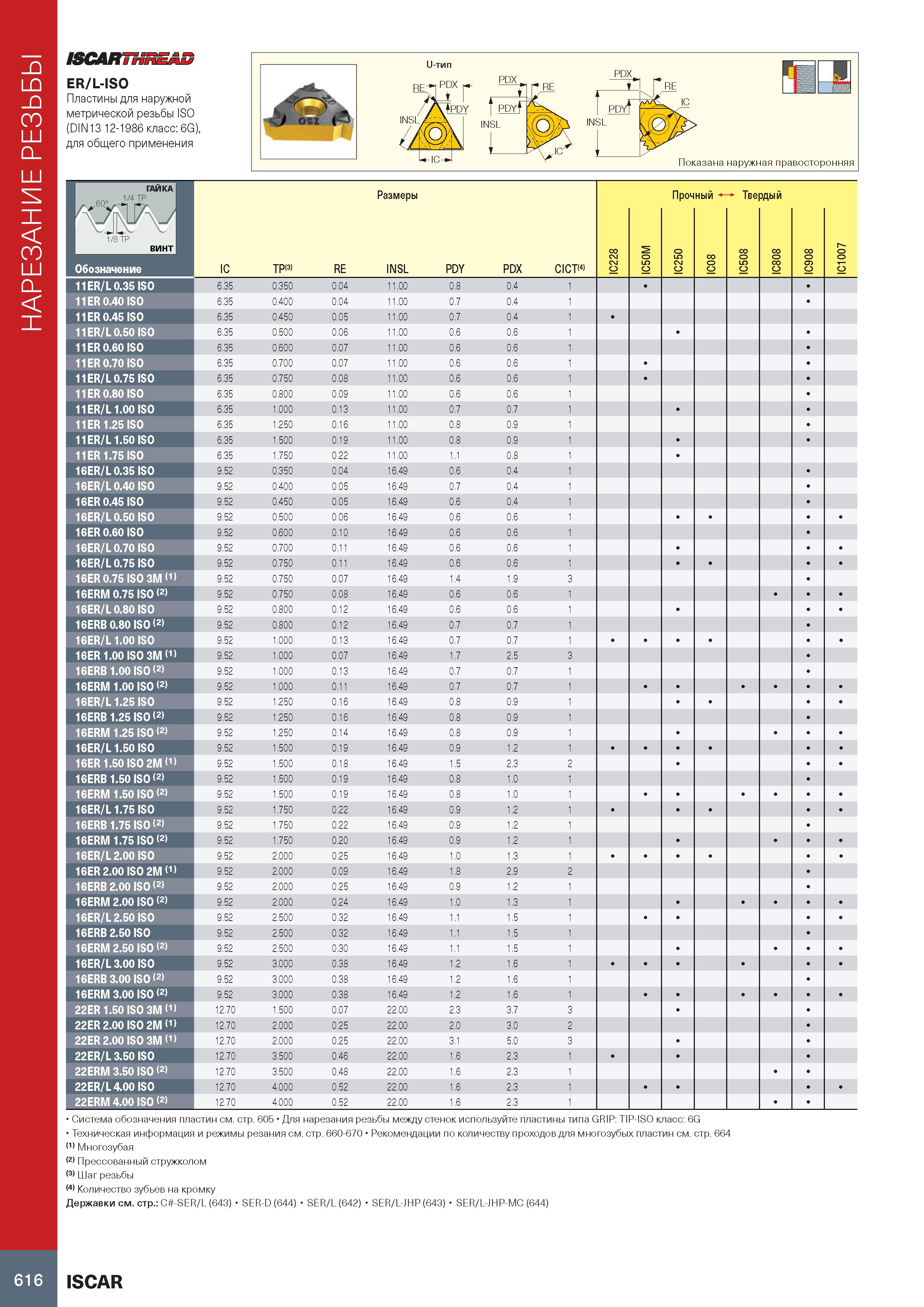

Нарезание резьбы на токарном станке ISCARTHREAD ER/L-ISO Пластины для наружной метрической резьбы ISO (DIN13 12-1986 класс: 6G), для общего применения ГАЙКА 1/8 TP I ВИНТ Обозначение 11ER/L 0.35 ISO 11ER 0.40 ISO 11ER 0.45 ISO 11ER/L 0.50 ISO 11ER 0.60 ISO 11ER 0.70 ISO 11ER/L 0.75 ISO 11ER 0.80 ISO 11ER/L 1.00 ISO 11ER 1.25 ISO 11ER/L 1.50 ISO 11ER 1.75 ISO 16ER/L 0.35 ISO 16ER/L 0.40 ISO 16ER 0.45 ISO 16ER/L 0.50 ISO 16ER 0.60 ISO 16ER/L 0.70 ISO 16ER/L 0.75 ISO 16ER 0.75 ISO 3M (1) 16ERM 0.75 ISO (2) 16ER/L 0.80 ISO 16ERB 0.80 ISO (2) 16ER/L 1.00 ISO 16ER 1.00 ISO 3M (1) 16ERB 1.00 ISO (2) 16ERM 1.00 ISO (2) 16ER/L 1.25 ISO 16ERB 1.25 ISO (2) 16ERM 1.25 ISO (2) 16ER/L 1.50 ISO 16ER 1.50 ISO 2M (1) 16ERB 1.50 ISO (2) 16ERM 1.50 ISO (2) 16ER/L 1.75 ISO 16ERB 1.75 ISO (2) 16ERM 1.75 ISO (2) 16ER/L 2.00 ISO 16ER 2.00 ISO 2M (1) 16ERB 2.00 ISO (2) 16ERM 2.00 ISO (2) 16ER/L 2.50 ISO 16ERB 2.50 ISO 16ERM 2.50 ISO (2) 16ER/L 3.00 ISO 16ERB 3.00 ISO (2) 16ERM 3.00 ISO (2) 22ER 1.50 ISO 3M (1) 22ER 2.00 ISO 2M (1) 22ER 2.00 ISO 3M (1) 22ER/L 3.50 ISO 22ERM 3.50 ISO (2) 22ER/L 4.00 ISO 22ERM 4.00 ISO (2) Размеры IC TP 3) RE INSL PDY PDX CICT(4) IC228 IC50M IC250 8 0 IC IC508 8 0 8 IC IC908 6.35 0.350 0.04 11.00 0.8 0.4 1 6.35 0.400 0.04 11.00 0.7 0.4 1 6.35 0.450 0.05 11.00 0.7 0.4 1 6.35 0.500 0.06 11.00 0.6 0.6 1 6.35 0.600 0.07 11.00 0.6 0.6 1 6.35 0.700 0.07 11.00 0.6 0.6 1 6.35 0.750 0.08 11.00 0.6 0.6 1 6.35 0.800 0.09 11.00 0.6 0.6 1 6.35 1.000 0.13 11.00 0.7 0.7 1 6.35 1.250 0.16 11.00 0.8 0.9 1 6.35 1.500 0.19 11.00 0.8 0.9 1 6.35 1.750 0.22 11.00 1.1 0.8 1 9.52 0.350 0.04 16.49 0.6 0.4 1 9.52 0.400 0.05 16.49 0.7 0.4 1 9.52 0.450 0.05 16.49 0.6 0.4 1 9.52 0.500 0.06 16.49 0.6 0.6 1 9.52 0.600 0.10 16.49 0.6 0.6 1 9.52 0.700 0.11 16.49 0.6 0.6 1 9.52 0.750 0.11 16.49 0.6 0.6 1 9.52 0.750 0.07 16.49 1.4 1.9 9.52 0.750 0.08 16.49 0.6 0.6 1 9.52 0.800 0.12 16.49 0.6 0.6 1 9.52 0.800 0.12 16.49 0.7 0.7 1 9.52 1.000 0.13 16.49 0.7 0.7 1 9.52 1.000 0.07 16.49 1.7 2.5 9.52 1.000 0.13 16.49 0.7 0.7 1 9.52 1.000 0.11 16.49 0.7 0.7 1 9.52 1.250 0.16 16.49 0.8 0.9 1 9.52 1.250 0.16 16.49 0.8 0.9 1 9.52 1.250 0.14 16.49 0.8 0.9 1 9.52 1.500 0.19 16.49 0.9 1.2 1 9.52 1.500 0.18 16.49 1.5 2.3 9.52 1.500 0.19 16.49 0.8 1.0 1 9.52 1.500 0.19 16.49 0.8 1.0 1 9.52 1.750 0.22 16.49 0.9 1.2 1 9.52 1.750 0.22 16.49 0.9 1.2 1 9.52 1.750 0.20 16.49 0.9 1.2 1 9.52 2.000 0.25 16.49 1.0 1.3 1 9.52 2.000 0.09 16.49 1.8 2.9 9.52 2.000 0.25 16.49 0.9 1.2 1 9.52 2.000 0.24 16.49 1.0 1.3 1 9.52 2.500 0.32 16.49 1.1 1.5 1 9.52 2.500 0.32 16.49 1.1 1.5 1 9.52 2.500 0.30 16.49 1.1 1.5 1 9.52 3.000 0.38 16.49 1.2 1.6 1 9.52 3.000 0.38 16.49 1.2 1.6 1 9.52 3.000 0.38 16.49 1.2 1.6 1 12.70 1.500 0.07 22.00 2.3 3.7 3 12.70 2.000 0.25 22.00 2.0 3.0 2 12.70 2.000 0.25 22.00 3.1 5.0 3 12.70 3.500 0.46 22.00 1.6 2.3 1 12.70 3.500 0.48 22.00 1.6 2.3 1 12.70 4.000 0.52 22.00 1.6 2.3 1 12.70 4.000 0.52 22.00 1.6 2.3 1 Система обозначения пластин см. стр. 605 Для нарезания резьбы между стенок используйте пластины типа GRIP: TIP-ISO класс: 6G Техническая информация и режимы резания см. стр. 660-670 Рекомендации по количеству проходов для многозубых пластин см. стр. 664 (1) Многозубая (2) Прессованный стружколом (3) Шаг резьбы (4) Количество зубьев на кромку Державки см. стр.: C -SER/L (643) SER-D (644) SER/L (642) SER/L-JHP (643) SER/L-JHP-MC (644) 616 ISCAR
