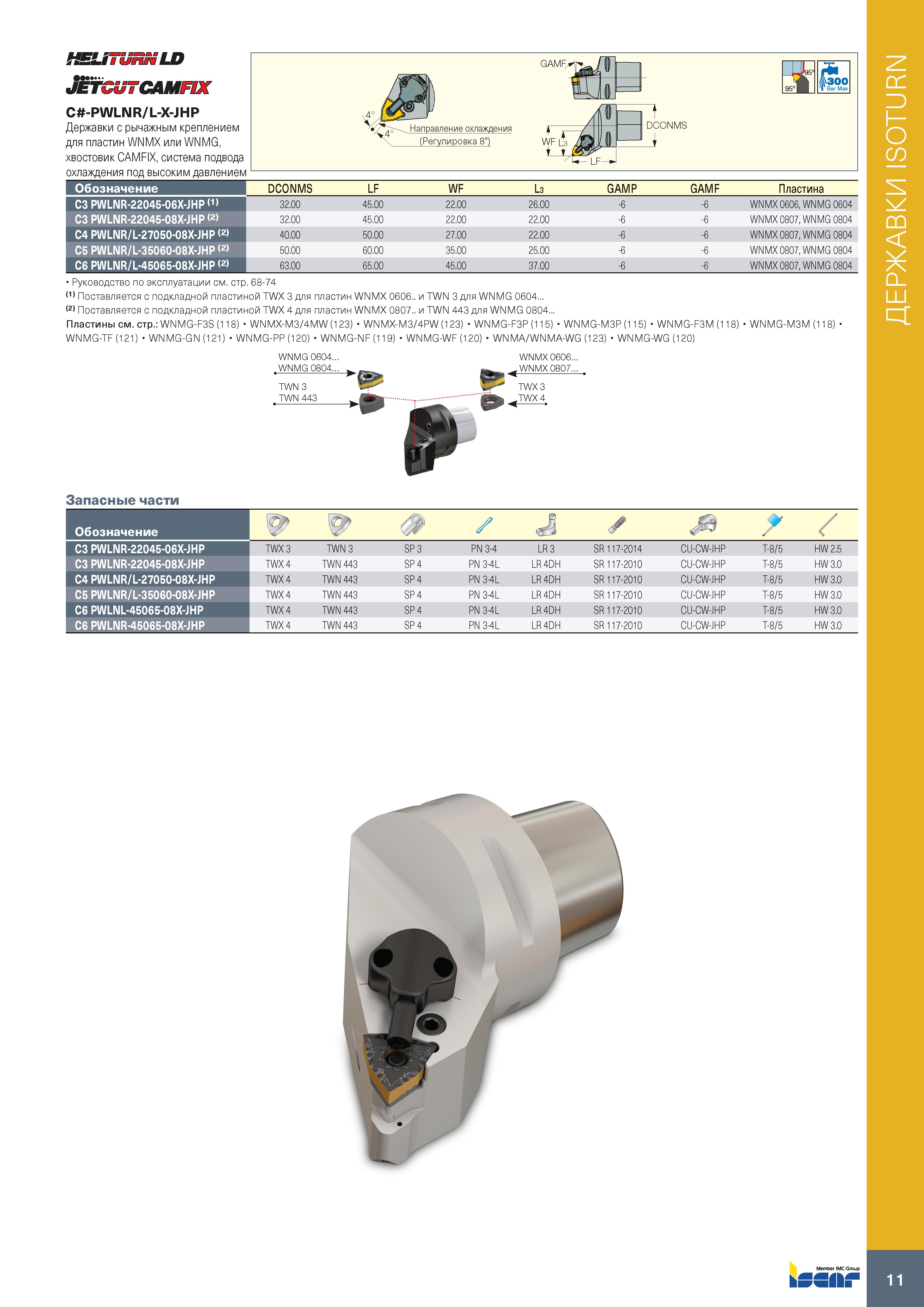

15 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.11

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 11 0015 Lab2u

C -PWLNR/L-X-JHP Державки с рычажным креплением для пластин WNMX или WNMG, хвостовик CAMFIX, система подвода охлаждения под высоким давлением GAMF Направление охлаждения (Регулировка 8°) WFL3 i i ifoo 95° Т Bar Max DCONMS J LF Обозначение DCONMS LF WF L3 GAMP GAMF Пластина C3 PWLNR-22045-06X-JHP (1) 32.00 45.00 22.00 26.00 -6 -6 WNMX 0606, WNMG 0604 C3 PWLNR-22045-08X-JHP (2) 32.00 45.00 22.00 22.00 -6 -6 WNMX 0807, WNMG 0804 C4 PWLNR/L-27050-08X-JHP (2) 40.00 50.00 27.00 22.00 -6 -6 WNMX 0807, WNMG 0804 C5 PWLNR/L-35060-08X-JHP (2) 50.00 60.00 35.00 25.00 -6 -6 WNMX 0807, WNMG 0804 C6 PWLNR/L-45065-08X-JHP (2) 63.00 65.00 45.00 37.00 -6 -6 WNMX 0807, WNMG 0804 Руководство по эксплуатации см. стр. 68-74 1) Поставляется с подкладной пластиной TWX 3 для пластин WNMX 0606.. и TWN 3 для WNMG 0604... 2> Поставляется с подкладной пластиной TWX 4 для пластин WNMX 0807.. и TWN 443 для WNMG 0804... Пластины см. стр.: WNMG-F3S (118) WNMX-M3/4MW (123) WNMX-M3/4PW (123) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-PP (120) WNMG-NF (119) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) WNMG 0604., , WNMG 0804... TWN 3 TWN 443 WNMX 0606.. (WNMX 0807.. TWX 3 .TWX 4 Запасные части Обозначение C3 PWLNR-22045-06X-JHP C3 PWLNR-22045-08X-JHP C4 PWLNR/L-27050-08X-JHP C5 PWLNR/L-35060-08X-JHP C6 PWLNL-45065-08X-JHP C6 PWLNR-45065-08X-JHP W-" Ф / s > / / TWX 3 TWN 3 SP 3 PN 3-4 LR 3 SR 117-2014 CU-CW-JHP T-8/5 HW 2.5 TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 CU-CW-JHP T-8/5 HW 3.0 TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 CU-CW-JHP T-8/5 HW 3.0 TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 CU-CW-JHP T-8/5 HW 3.0 TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 CU-CW-JHP T-8/5 HW 3.0 TWX 4 TWN 443 SP 4 PN 3-4L LR 4DH SR 117-2010 CU-CW-JHP T-8/5 HW 3.0 Member IMC Group ksaur 11 ДЕРЖАВКИ ISOTURN
