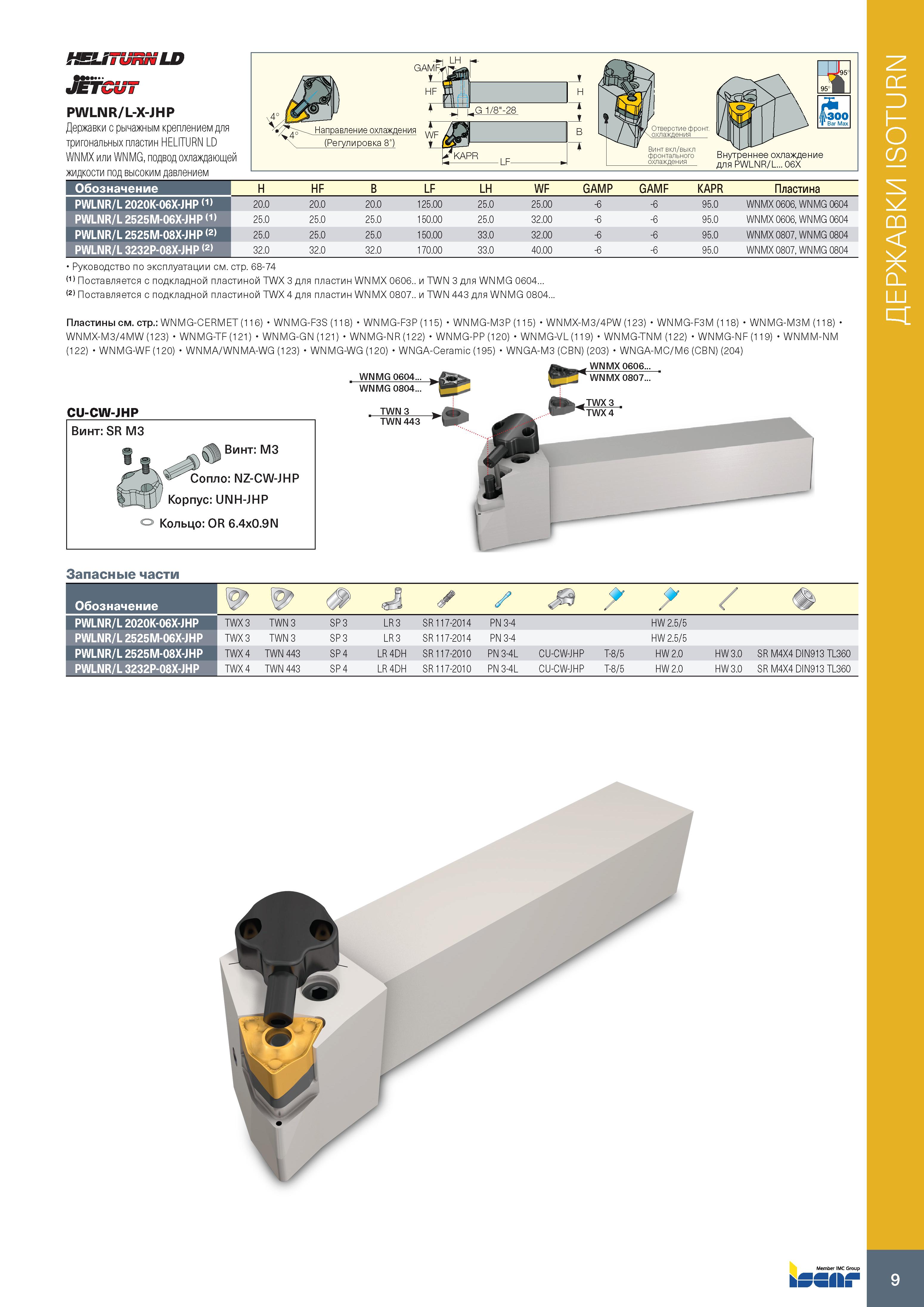

HEUTURNLD uvi PWLNR/L-X-JHP Державки с рычажным креплением для тригональных пластин HELITURN LD WNMX или WNMG, подвод охлаждающей жидкости под высоким давлением Обозначение H HF B LF LH WF GAMP GAMF KAPR Пластина PWLNR/L 2020K-06X-JHP(1) 20.0 20.0 20.0 125.00 25.0 25.00 -6 -6 95.0 WNMX 0606, WNMG 0604 PWLNR/L 2525M-06X-JHP (1) 25.0 25.0 25.0 150.00 25.0 32.00 -6 -6 95.0 WNMX 0606, WNMG 0604 PWLNR/L 2525M-08X-JHP (2) 25.0 25.0 25.0 150.00 33.0 32.00 -6 -6 95.0 WNMX 0807, WNMG 0804 PWLNR/L 3232P-08X-JHP (2) 32.0 32.0 32.0 170.00 33.0 40.00 -6 -6 95.0 WNMX 0807, WNMG 0804 Руководство по эксплуатации см. стр. 68-74 (1) Поставляется с подкладной пластиной TWX 3 для пластин WNMX 0606.. и TWN 3 для WNMG 0604... (2) Поставляется с подкладной пластиной TWX 4 для пластин WNMX 0807.. и TWN 443 для WNMG 0804.. Пластины см. стр.: WNMG-CERMET (116) WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMX-M3/4PW (123) WNMG WNMX-M3/4MW (123) WNMG-TF (121) WNMG-GN (121) WNMG-NR (122) WNMG-PP (120) WNMG-VL (119) WNMG-TNM (122) (122) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) WNGA-Ceramic (195) WNGA-M3 (CBN) (203) WNGA-MC/M6 r WNMX 0606... WNMG 0604... -F3M (118) WNMG-NF (CBN) (204) WNMG-M3M (118) (119) WNMM-NM CU-CW-JHP Винт: SR M3 Винт: M3 Сопло: NZ-CW-JHP Корпус: UNH-JHP Кольцо: OR 6.4x0.9N WNMG 0804... Запасные части TWX 3 TWN 3 TWX 3 TWN 3 TWX 4 TWN 443 TWX 4 TWN 443 SP 3 SP 3 SP 4 SP 4 LR 3 SR 117-2014 LR 3 SR 117-2014 LR 4DH SR 117-2010 LR 4DH SR 117-2010 PN 3-4 PN 3-4 PN 3-4L PN 3-4L CU-CW-JHP CU-CW-JHP T-8/5 T-8/5 HW 2.5/5 HW 2.5/5 HW 2.0 HW 2.0 HW 3.0 SR M4X4 DIN913 TL360 HW 3.0 SR M4X4 DIN913 TL360 Обозначение PWLNR/L 2020K-06X-JHP PWLNR/L 2525M-06X-JHP PWLNR/L 2525M-08X-JHP PWLNR/L 3232P-08X-JHP ДЕРЖАВКИ ISOTURN
