14 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.10

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 10 0014 Lab2u

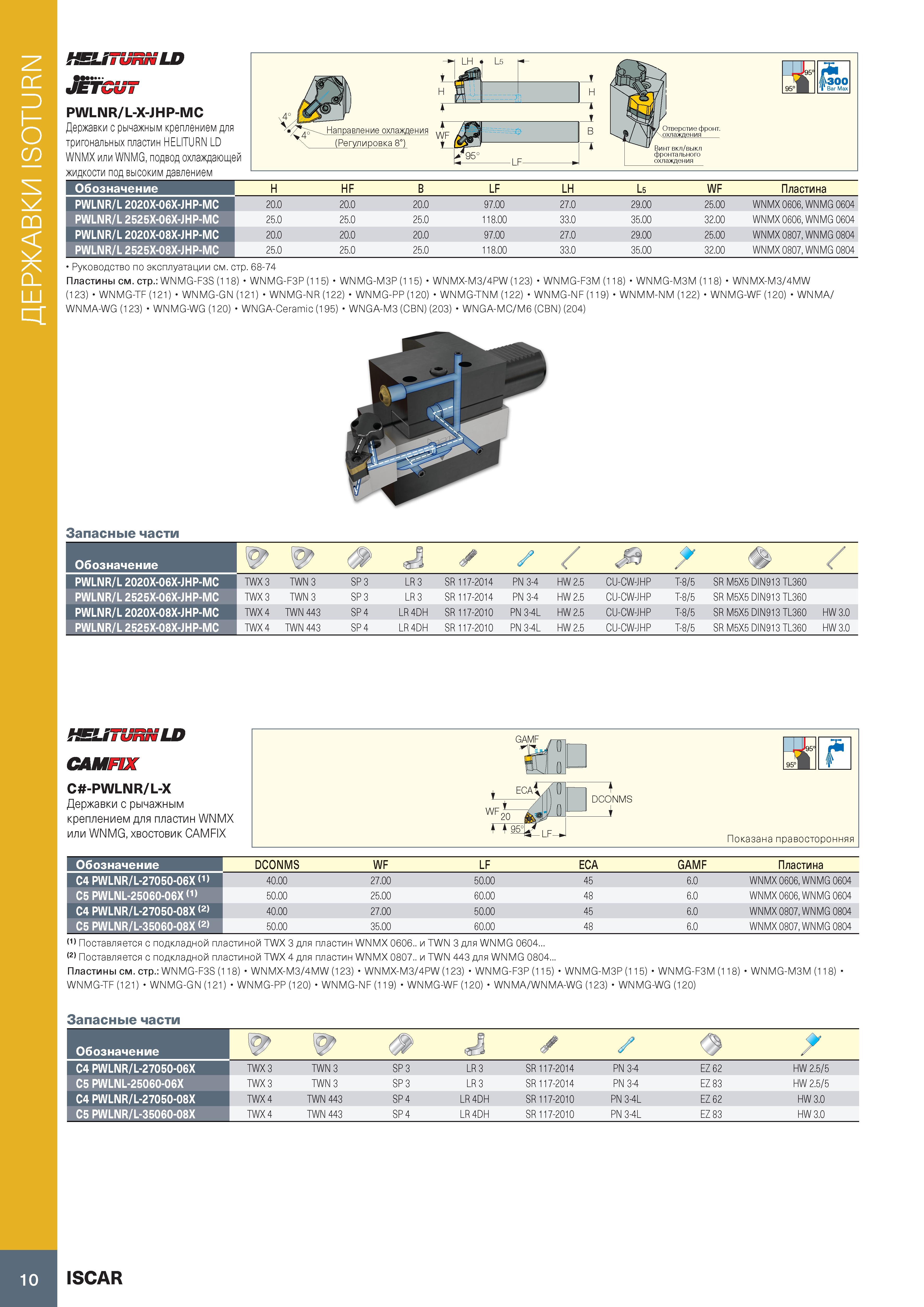

ДЕРЖАВКИ ISOTURN м/f PWLNR/L-X-JHP-MC Державки с рычажным креплением для тригональных пластин HELITURN LD WNMX или WNMG, подвод охлаждающей жидкости под высоким давлением — LH L5 Т H Ш- H - 7 Направление охлаждения Wp (Регулировка 8°) -LF- too 95° Т Bar Max Винт вкл/выкл фронтального охлаждения Обозначение H HF B LF LH L5 WF Пластина PWLNR/L 2020X-06X-JHP-MC 20.0 20.0 20.0 97.00 27.0 29.00 25.00 WNMX 0606, WNMG 0604 PWLNR/L 2525X-06X-JHP-MC 25.0 25.0 25.0 118.00 33.0 35.00 32.00 WNMX 0606, WNMG 0604 PWLNR/L 2020X-08X-JHP-MC 20.0 20.0 20.0 97.00 27.0 29.00 25.00 WNMX 0807, WNMG 0804 PWLNR/L 2525X-08X-JHP-MC 25.0 25.0 25.0 118.00 33.0 35.00 32.00 WNMX 0807, WNMG 0804 Руководство по эксплуатации см. стр. 68-74 Пластины см. стр.: WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMX-M3/4PW (123) WNMG-F3M (118) WNMG-M3M (118) WNMX-M3/4MW (123) WNMG-TF (121) WNMG-GN (121) WNMG-NR (122) WNMG-PP (120) WNMG-TNM (122) WNMG-NF (119) WNMM-NM (122) WNMG-WF (120) WNMA/ WNMA-WG (123) WNMG-WG (120) WNGA-Ceramic (195) WNGA-M3 (CBN) (203) WNGA-MC/M6 (CBN) (204) Запасные части Обозначение PWLNR/L 2020X-06X-JHP-MC PWLNR/L 2525X-06X-JHP-MC PWLNR/L 2020X-08X-JHP-MC PWLNR/L 2525X-08X-JHP-MC (Л / TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 CU-CW-JHP T-8/5 SR M5X5 DIN913 TL360 TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 CU-CW-JHP T-8/5 SR M5X5 DIN913 TL360 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L HW 2.5 CU-CW-JHP T-8/5 SR M5X5 DIN913 TL360 HW 3.0 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L HW 2.5 CU-CW-JHP T-8/5 SR M5X5 DIN913 TL360 HW 3.0 B heuturnld САМ C -PWLNR/L-X Державки с рычажным креплением для пластин WNMX или WNMG, хвостовик CAMFIX DCONMS WF LF ECA GAMF Пластина 40.00 27.00 50.00 45 6.0 WNMX 0606, WNMG 0604 50.00 25.00 60.00 48 6.0 WNMX 0606, WNMG 0604 40.00 27.00 50.00 45 6.0 WNMX 0807, WNMG 0804 50.0 0 35.00 60.00 48 6.0 WNMX 0807, WNMG 0804 (1) Поставляется с подкладной пластиной TWX 3 для пластин WNMX 0606.. и TWN 3 для WNMG 0604... (2) Поставляется с подкладной пластиной TWX 4 для пластин WNMX 0807.. и TWN 443 для WNMG 0804... Пластины см. стр.: WNMG-F3S (118) WNMX-M3/4MW (123) WNMX-M3/4PW (123) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-PP (120) WNMG-NF (119) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) Обозначение C4 PWLNR/L-27050-06X (1) C5 PWLNL-25060-06X(1) C4 PWLNR/L-27050-08X (2) C5 PWLNR/L-35060-08X (2) Запасные части 1> f> V/ Ф / О TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 EZ 62 HW 2.5/5 TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 EZ 83 HW 2.5/5 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L EZ 62 HW 3.0 TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L EZ 83 HW 3.0 Обозначение C4 PWLNR/L-27050-06X C5 PWLNL-25060-06X C4 PWLNR/L-27050-08X C5 PWLNR/L-35060-08X 10 ISCAR
