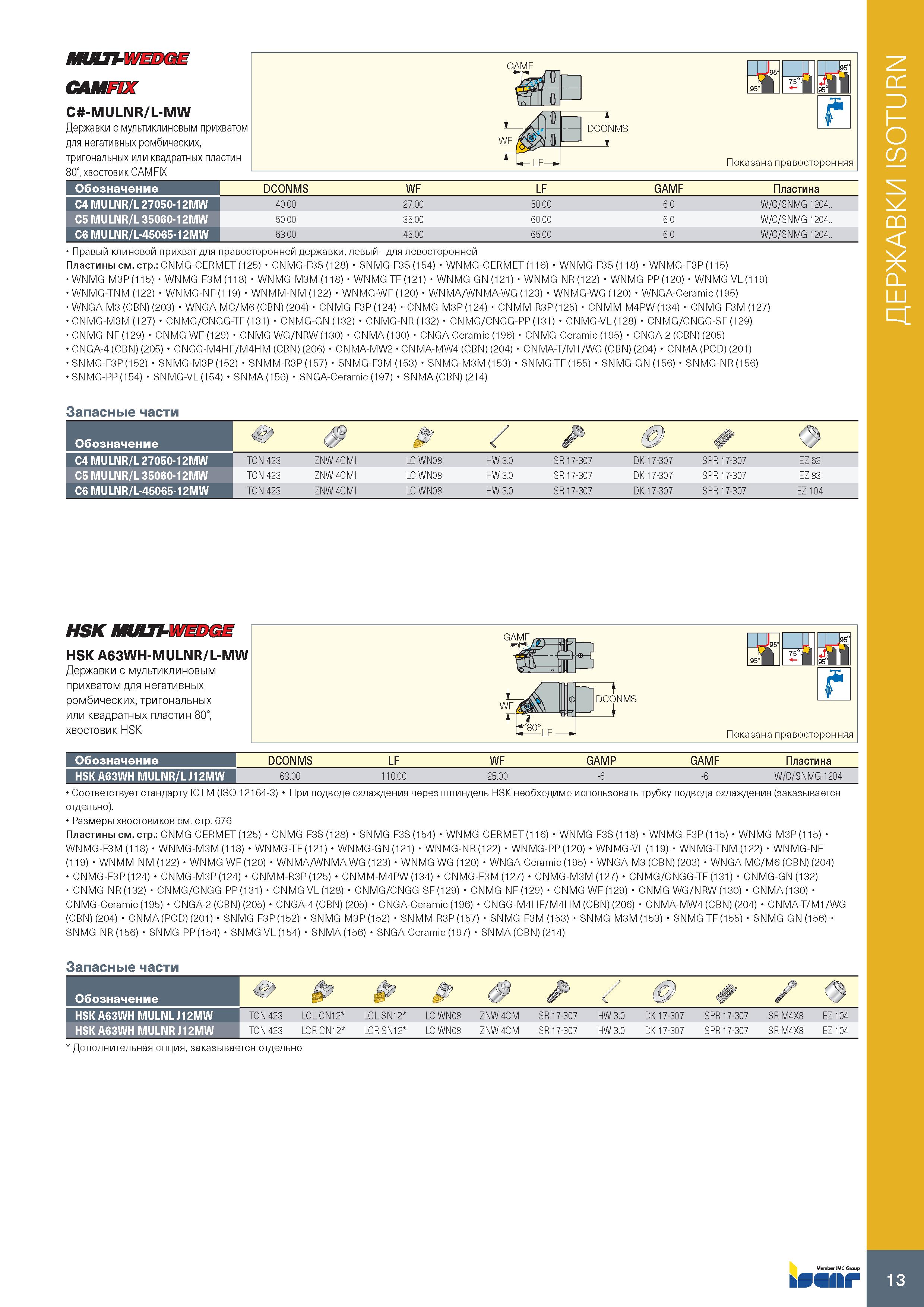

17 Каталог ISCAR 2020 Инструменты для токарных работ по металлу на станках Стр.13

Каталог ISCAR 2020 Инструменты для токарных работ Стр. 13 0017 Lab2u

MUUbWEDGE CAMFIX C -MULNR/L-MW Державки с мультиклиновым прихватом для негативных ромбических, тригональных или квадратных пластин 80°, хвостовик CAMFIX Обозначение DCONMS WF LF GAMF Пластина C4 MULNR/L 27050-12MW 40.00 27.00 50.00 6.0 W/C/SNMG 1204.. C5 MULNR/L 35060-12MW 50.00 35.00 60.00 6.0 W/C/SNMG 1204.. C6 MULNR/L-45065-12MW 63.00 45.00 65.00 6.0 W/C/SNMG 1204.. Правый клиновой прихват для правосторонней державки, левый - для левосторонней Пластины см. стр.: CNMG-CERMET (125) CNMG-F3S (128) SNMG-F3S (154) WNMG-CERMET (116) WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-NR (122) WNMG-PP (120) WNMG-VL (119) WNMG-TNM (122) WNMG-NF (119) WNMM-NM (122) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) WNGA-Ceramic (195) WNGA-M3 (CBN) (203) WNGA-MC/M6 (CBN) (204) CNMG-F3P (124) CNMG-M3P (124) CNMM-R3P (125) CNMM-M4PW (134) CNMG-F3M (127) CNMG-M3M (127) CNMG/CNGG-TF (131) CNMG-GN (132) CNMG-NR (132) CNMG/CNGG-PP (131) CNMG-VL (128) CNMG/CNGG-SF (129) CNMG-NF (129) CNMG-WF (129) CNMG-WG/NRW (130) CNMA (130) CNGA-Ceramic (196) CNMG-Ceramic (195) CNGA-2 (CBN) (205) CNGA-4 (CBN) (205) CNGG-M4HF/M4HM (CBN) (206) CNMA-MW2 CNMA-MW4 (CBN) (204) CNMA-T/M1/WG (CBN) (204) CNMA (PCD) (201) SNMG-F3P (152) SNMG-M3P (152) SNMM-R3P (157) SNMG-F3M (153) SNMG-M3M (153) SNMG-TF (155) SNMG-GN (156) SNMG-NR (156) SNMG-PP (154) SNMG-VL (154) SNMA (156) SNGA-Ceramic (197) SNMA (CBN) (214) Запасные части TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 62 TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 83 TCN 423 ZNW 4CMI LC WN08 HW 3.0 SR 17-307 DK 17-307 SPR 17-307 EZ 104 Обозначение C4 MULNR/L 27050-12MW C5 MULNR/L 35060-12MW C6 MULNR/L-45065-12MW HSK MUUI-WEDGE HSK A63WH-MULNR/L-MW Державки с мультиклиновым прихватом для негативных ромбических, тригональных или квадратных пластин 80°, хвостовик HSK Обозначение I DCONMS LF WF GAMP GAMF Пластина HSK A63WH MULNR/L J12MW 63.00 110.00 25.00 -6 -6 W/C/SNMG 1204 Соответствует стандарту ICTM (ISO 12164-3) При подводе охлаждения через шпиндель HSK необходимо использовать трубку подвода охлаждения (заказывается отдельно). Размеры хвостовиков см. стр. 676 Пластины см. стр.: CNMG-CERMET (125) CNMG-F3S (128) SNMG-F3S (154) WNMG-CERMET (116) WNMG-F3S (118) WNMG-F3P (115) WNMG-M3P (115) WNMG-F3M (118) WNMG-M3M (118) WNMG-TF (121) WNMG-GN (121) WNMG-NR (122) WNMG-PP (120) WNMG-VL (119) WNMG-TNM (122) WNMG-NF (119) WNMM-NM (122) WNMG-WF (120) WNMA/WNMA-WG (123) WNMG-WG (120) WNGA-Ceramic (195) WNGA-M3 (CBN) (203) WNGA-MC/M6 (CBN) (204) CNMG-F3P (124) CNMG-M3P (124) CNMM-R3P (125) CNMM-M4PW (134) CNMG-F3M (127) CNMG-M3M (127) CNMG/CNGG-TF (131) CNMG-GN (132) CNMG-NR (132) CNMG/CNGG-PP (131) CNMG-VL (128) CNMG/CNGG-SF (129) CNMG-NF (129) CNMG-WF (129) CNMG-WG/NRW (130) CNMA (130) CNMG-Ceramic (195) CNGA-2 (CBN) (205) CNGA-4 (CBN) (205) CNGA-Ceramic (196) CNGG-M4HF/M4HM (CBN) (206) CNMA-MW4 (CBN) (204) CNMA-T/M1/WG (CBN) (204) CNMA (PCD) (201) SNMG-F3P (152) SNMG-M3P (152) SNMM-R3P (157) SNMG-F3M (153) SNMG-M3M (153) SNMG-TF (155) SNMG-GN (156) SNMG-NR (156) SNMG-PP (154) SNMG-VL (154) SNMA (156) SNGA-Ceramic (197) SNMA (CBN) (214) Запасные части Обозначение HSK A63WH MULNL J12MW HSK A63WH MULNR J12MW Дополнительная опция, заказывается отдельно TCN 423 TCN 423 LCL CN12 LCR CN12 LCL SN12 LCR SN12 LC WN08 LC WN08 ZNW 4CM ZNW 4CM SR 17-307 SR 17-307 HW 3.0 HW 3.0 DK 17-307 DK 17-307 SPR 17-307 SPR 17-307 SR M4X8 EZ 104 SR M4X8 EZ 104 13 ДЕРЖАВКИ ISOTURN
