995 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.991

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 991 0995 Lab2u

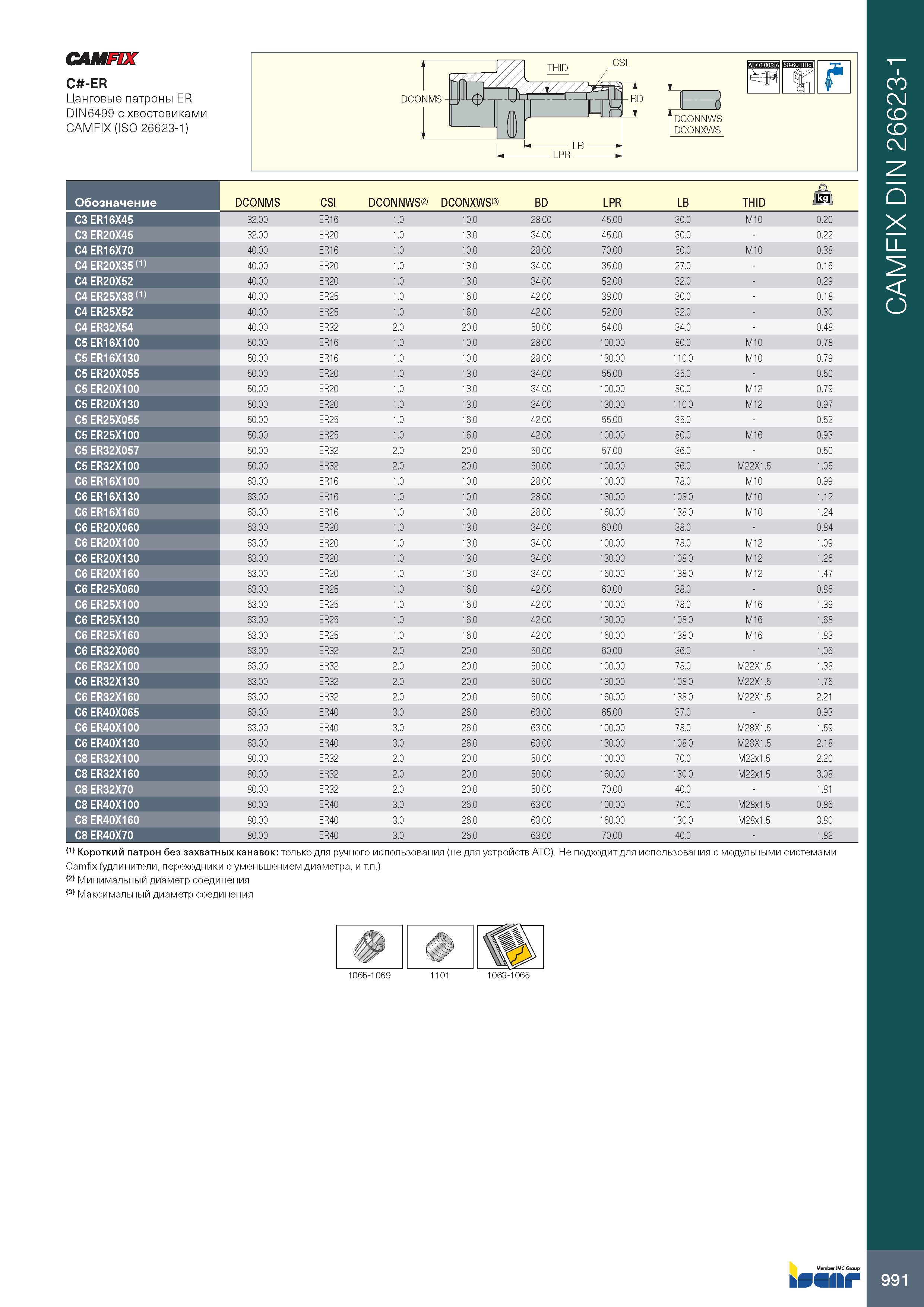

CAMFIX C -ER Цанговые патроны ER DIN6499 с хвостовиками CAMFIX (ISO 26623-1) Обозначение DCONMS CSI DCONNWS(2) DCONXWS(3) BD LPR LB THID lkii C3 ER16X45 32.00 ER16 1.0 10.0 28.00 45.00 30.0 M10 0.20 C3 ER20X45 32.00 ER20 1.0 13.0 34.00 45.00 30.0 0.22 C4 ER16X70 40.00 ER16 1.0 10.0 28.00 70.00 50.0 M10 0.38 C4 ER20X35 (1) 40.00 ER20 1.0 13.0 34.00 35.00 27.0 0.16 C4 ER20X52 40.00 ER20 1.0 13.0 34.00 52.00 32.0 0.29 C4 ER25X38 (1) 40.00 ER25 1.0 16.0 42.00 38.00 30.0 0.18 C4 ER25X52 40.00 ER25 1.0 16.0 42.00 52.00 32.0 0.30 C4 ER32X54 40.00 ER32 2.0 20.0 50.00 54.00 34.0 0.48 C5 ER16X100 50.00 ER16 1.0 10.0 28.00 100.00 80.0 M10 0.78 C5 ER16X130 50.00 ER16 1.0 10.0 28.00 130.00 110.0 M10 0.79 C5 ER20X055 50.00 ER20 1.0 13.0 34.00 55.00 35.0 0.50 C5 ER20X100 50.00 ER20 1.0 13.0 34.00 100.00 80.0 M12 0.79 C5 ER20X130 50.00 ER20 1.0 13.0 34.00 130.00 110.0 M12 0.97 C5 ER25X055 50.00 ER25 1.0 16.0 42.00 55.00 35.0 0.52 C5 ER25X100 50.00 ER25 1.0 16.0 42.00 100.00 80.0 M16 0.93 C5 ER32X057 50.00 ER32 2.0 20.0 50.00 57.00 36.0 0.50 C5 ER32X100 50.00 ER32 2.0 20.0 50.00 100.00 36.0 M22X1.5 1.05 C6 ER16X100 63.00 ER16 1.0 10.0 28.00 100.00 78.0 M10 0.99 C6 ER16X130 63.00 ER16 1.0 10.0 28.00 130.00 108.0 M10 1.12 C6 ER16X160 63.00 ER16 1.0 10.0 28.00 160.00 138.0 M10 1.24 C6 ER20X060 63.00 ER20 1.0 13.0 34.00 60.00 38.0 0.84 C6 ER20X100 63.00 ER20 1.0 13.0 34.00 100.00 78.0 M12 1.09 C6 ER20X130 63.00 ER20 1.0 13.0 34.00 130.00 108.0 M12 1.26 C6 ER20X160 63.00 ER20 1.0 13.0 34.00 160.00 138.0 M12 1.47 C6 ER25X060 63.00 ER25 1.0 16.0 42.00 60.00 38.0 0.86 C6 ER25X100 63.00 ER25 1.0 16.0 42.00 100.00 78.0 M16 1.39 C6 ER25X130 63.00 ER25 1.0 16.0 42.00 130.00 108.0 M16 1.68 C6 ER25X160 63.00 ER25 1.0 16.0 42.00 160.00 138.0 M16 1.83 C6 ER32X060 63.00 ER32 2.0 20.0 50.00 60.00 36.0 1.06 C6 ER32X100 63.00 ER32 2.0 20.0 50.00 100.00 78.0 M22X1.5 1.38 C6 ER32X130 63.00 ER32 2.0 20.0 50.00 130.00 108.0 M22X1.5 1.75 C6 ER32X160 63.00 ER32 2.0 20.0 50.00 160.00 138.0 M22X1.5 2.21 C6 ER40X065 63.00 ER40 3.0 26.0 63.00 65.00 37.0 0.93 C6 ER40X100 63.00 ER40 3.0 26.0 63.00 100.00 78.0 M28X1.5 1.59 C6 ER40X130 63.00 ER40 3.0 26.0 63.00 130.00 108.0 M28X1.5 2.18 C8 ER32X100 80.00 ER32 2.0 20.0 50.00 100.00 70.0 M22x1.5 2.20 C8 ER32X160 80.00 ER32 2.0 20.0 50.00 160.00 130.0 M22x1.5 3.08 C8 ER32X70 80.00 ER32 2.0 20.0 50.00 70.00 40.0 1.81 C8 ER40X100 80.00 ER40 3.0 26.0 63.00 100.00 70.0 M28x1.5 0.86 C8 ER40X160 80.00 ER40 3.0 26.0 63.00 160.00 130.0 M28x1.5 3.80 C8 ER40X70 80.00 ER40 3.0 26.0 63.00 70.00 40.0 1.82 (1) Короткий патрон без захватных канавок: только для ручного использования (не для устройств ATC). ньютон на метр диаметра, и т.п.) (2) Минимальный диаметр соединения (3) Максимальный диаметр соединения 991 CAMFIX DIN 26623-1
