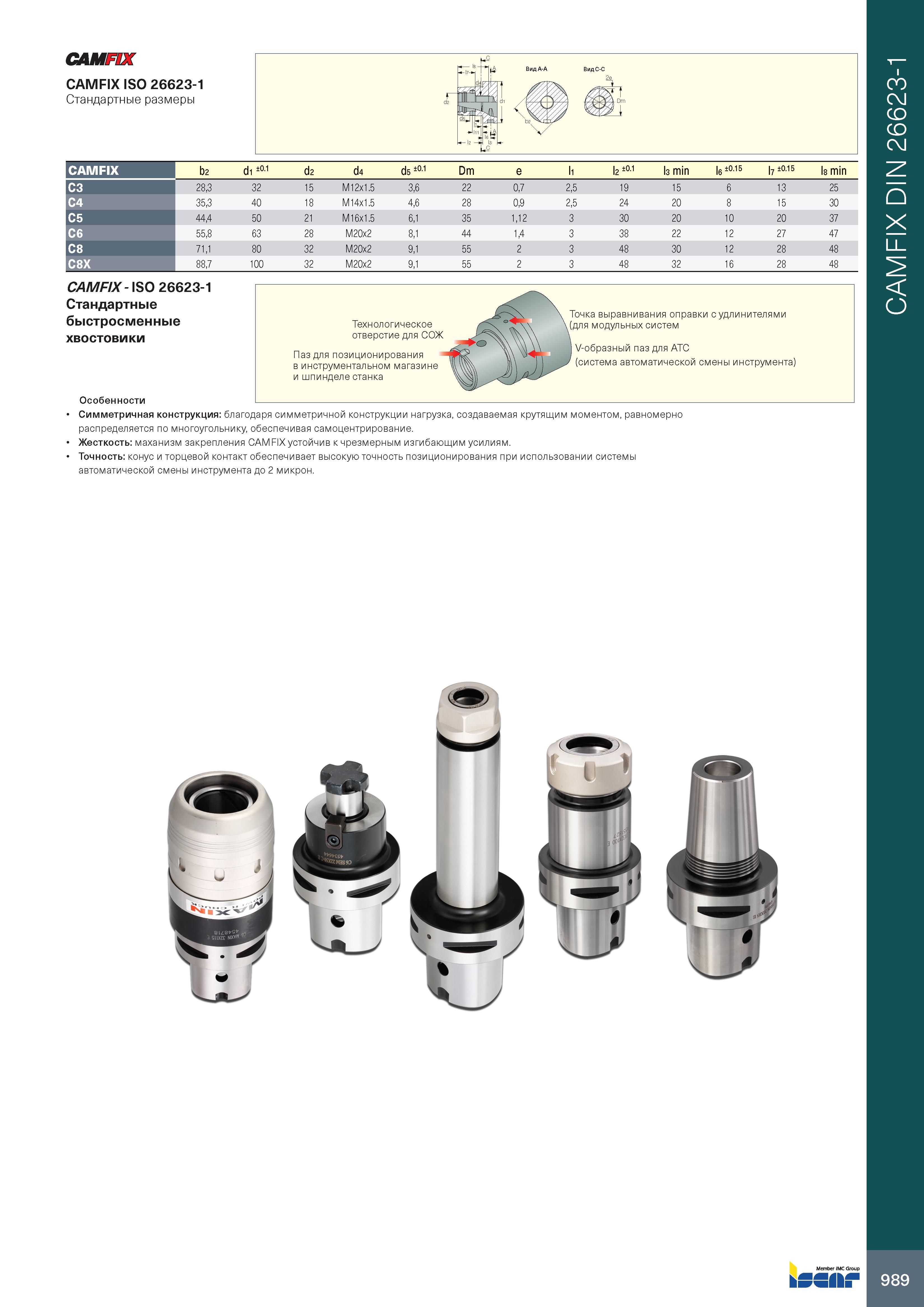

CAMFIX CAMFIX ISO 26623-1 Стандартные размеры CAMFIX b2 d1 ±01 d2 d4 d5 ±01 Dm e l1 l2 ±01 l3 min l6 ±015 l7 ±0.15 l8 min C3 2 tt 3 32 15 M12x1.5 3,6 22 0,7 2,5 19 15 6 13 25 C4 35,3 40 18 M14x1.5 4,6 28 0,9 2,5 24 20 8 15 30 C5 44,4 50 21 M16x1.5 6,1 35 1,12 3 30 20 10 20 37 C6 55,8 63 28 M20x2 8,1 44 1,4 3 38 22 12 27 47 C8 71,1 80 32 M20x2 9,1 55 2 3 48 30 12 28 48 C8X 8 tt 7 100 32 M20x2 9,1 55 2 3 48 32 16 28 48 CAMFIX - I SO 26623-1 Стандартные быстросменные хвостовики Особенности Симметричная конструкция: благодаря симметричной конструкции нагрузка, создаваемая крутящим моментом, равномерно распределяется по многоугольнику, обеспечивая самоцентрирование. Жесткость: маханизм закрепления CAMFIX устойчив к чрезмерным изгибающим усилиям. Точность: конус и торцевой контакт обеспечивает высокую точность позиционирования при использовании системы автоматической смены инструмента до 2 микрон. Технологическое Точка выравнивания оправки с удлинителями \(для модульных систем отверстие для СОЖ Паз для позиционирования Ф в инструментальном магазине \ V-образный паз для ATC \ J (система автоматической смены инструмента) и шпинделе станка CAMFIX DIN 26623-1
