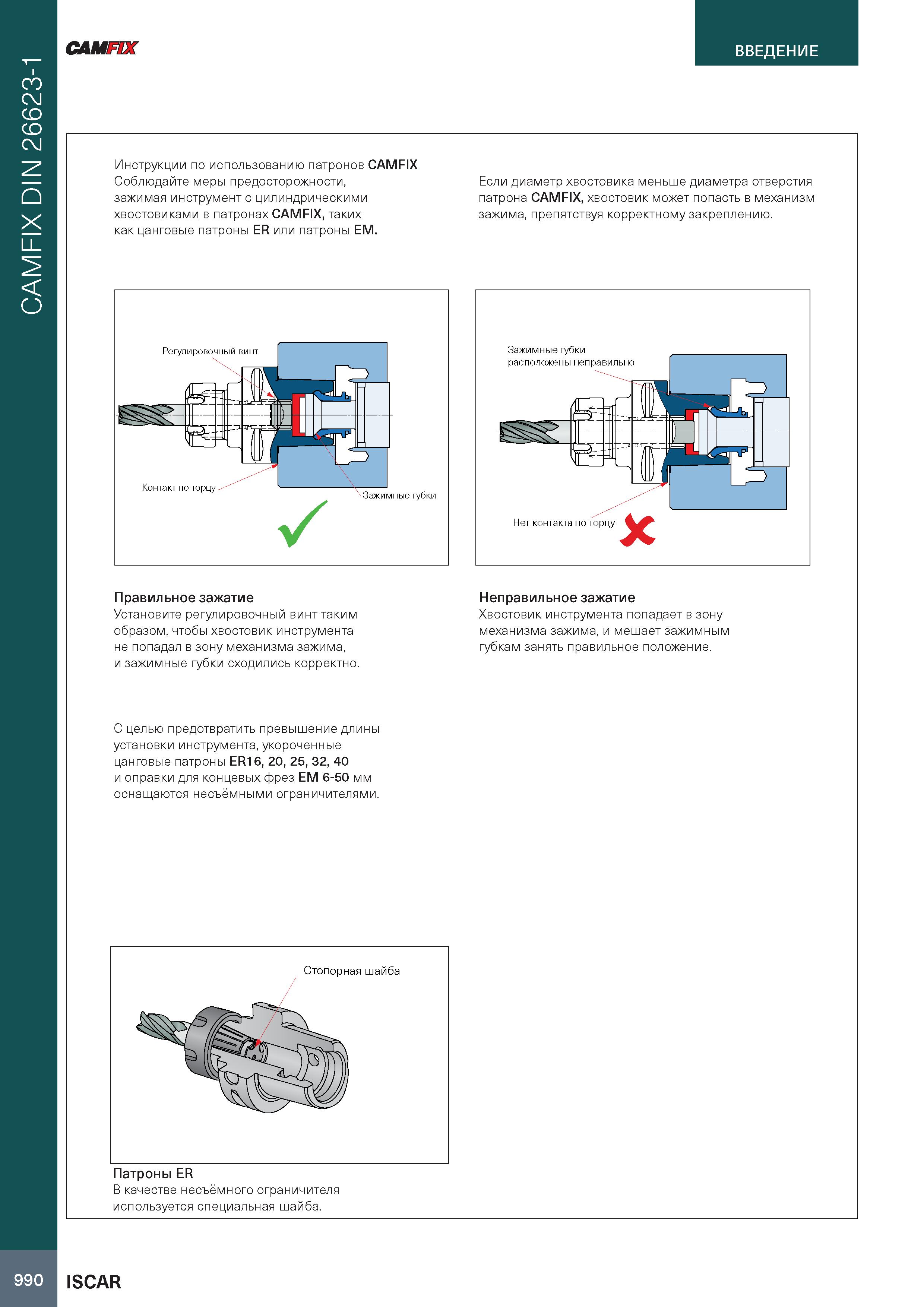

CAMFIX DIN 26623-1 CAMFIX ВВЕДЕНИЕ Инструкции по использованию патронов CAMFIX Соблюдайте меры предосторожности, зажимая инструмент с цилиндрическими хвостовиками в патронах CAMFIX, таких как цанговые патроны ER или патроны EM. Если диаметр хвостовика меньше диаметра отверстия патрона CAMFIX, хвостовик может попасть в механизм зажима, препятствуя корректному закреплению. Правильное зажатие Установите регулировочный винт таким образом, чтобы хвостовик инструмента не попадал в зону механизма зажима, и зажимные губки сходились корректно. ньютон на метр губкам занять правильное положение. С целью предотвратить превышение длины установки инструмента, укороченные цанговые патроны ER16, 20, 25, 32, 40 и оправки для концевых фрез EM 6-50 мм оснащаются несъёмными ограничителями. Патроны ER В качестве несъёмного ограничителя используется специальная шайба. 990 ISCAR
