801 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.797

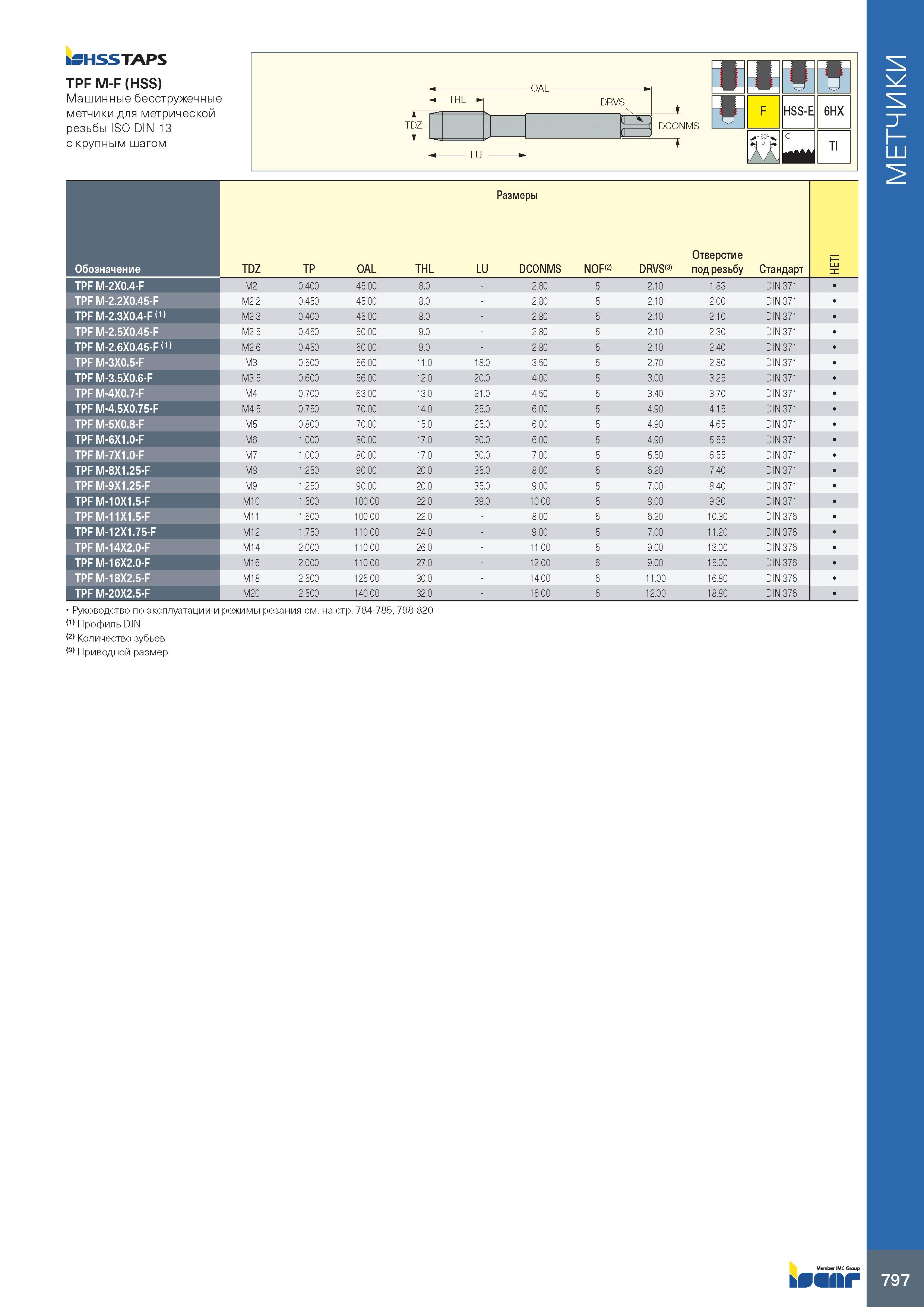

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 797 0801 Lab2u bSHSSTAPS TPF M-F (HSS) Машинные бесстружечные метчики для метрической резьбы ISO DIN 13 с крупным шагом -OAI - f Я 11 № -—THL— DRVS w F HSS-E 6HX TDZ — 1- И - DCONMS LU J-1 N-' , J 4 >5 C TI Размеры Обозначение TDZ TP OAL THL LU DCONMS NOF(2) DRVS(3) Отверстие под резьбу Стандарт HETI TPF M-2X0.4-F M2 0.400 45.00 8.0 2.80 5 2.10 1.83 DIN 371 TPF M-2.2X0.45-F M2.2 0.450 45.00 8.0 2.80 5 2.10 2.00 DIN 371 TPF M-2.3X0.4-F (1) M2.3 0.400 45.00 8.0 2.80 5 2.10 2.10 DIN 371 TPF M-2.5X0.45-F M2.5 0.450 50.00 9.0 2.80 5 2.10 2.30 DIN 371 TPF M-2.6X0.45-F (1) M2.6 0.450 50.00 9.0 2.80 5 2.10 2.40 DIN 371 TPF M-3X0.5-F M3 0.500 56.00 11.0 18.0 3.50 5 2.70 2.80 DIN 371 TPF M-3.5X0.6-F M3.5 0.600 56.00 12.0 20.0 4.00 5 3.00 3.25 DIN 371 TPF M-4X0.7-F M4 0.700 63.00 13.0 21.0 4.50 5 3.40 3.70 DIN 371 TPF M-4.5X0.75-F M4.5 0.750 70.00 14.0 25.0 6.00 5 4.90 4.15 DIN 371 TPF M-5X0.8-F M5 0.800 70.00 15.0 25.0 6.00 5 4.90 4.65 DIN 371 TPF M-6X1.0-F M6 1.000 80.00 17.0 30.0 6.00 5 4.90 5.55 DIN 371 TPF M-7X1.0-F M7 1.000 80.00 17.0 30.0 7.00 5 5.50 6.55 DIN 371 TPF M-8X1.25-F M8 1.250 90.00 20.0 35.0 8.00 5 6.20 7.40 DIN 371 TPF M-9X1.25-F M9 1.250 90.00 20.0 35.0 9.00 5 7.00 8.40 DIN 371 TPF M-10X1.5-F M10 1.500 100.00 22.0 39.0 10.00 5 8.00 9.30 DIN 371 TPF M-11X1.5-F M11 1.500 100.00 22.0 8.00 5 6.20 10.30 DIN 376 TPF M-12X1.75-F M12 1.750 110.00 24.0 9.00 5 7.00 11.20 DIN 376 TPF M-14X2.0-F M14 2.000 110.00 26.0 11.00 5 9.00 13.00 DIN 376 TPF M-16X2.0-F M16 2.000 110.00 27.0 12.00 6 9.00 15.00 DIN 376 TPF M-18X2.5-F M18 2.500 125.00 30.0 14.00 6 11.00 16.80 DIN 376 TPF M-20X2.5-F M20 2.500 140.00 32.0 16.00 6 12.00 18.80 DIN 376 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Профиль DIN (2) Количество зубьев (3) Приводной размер 797 МЕТЧИКИ
