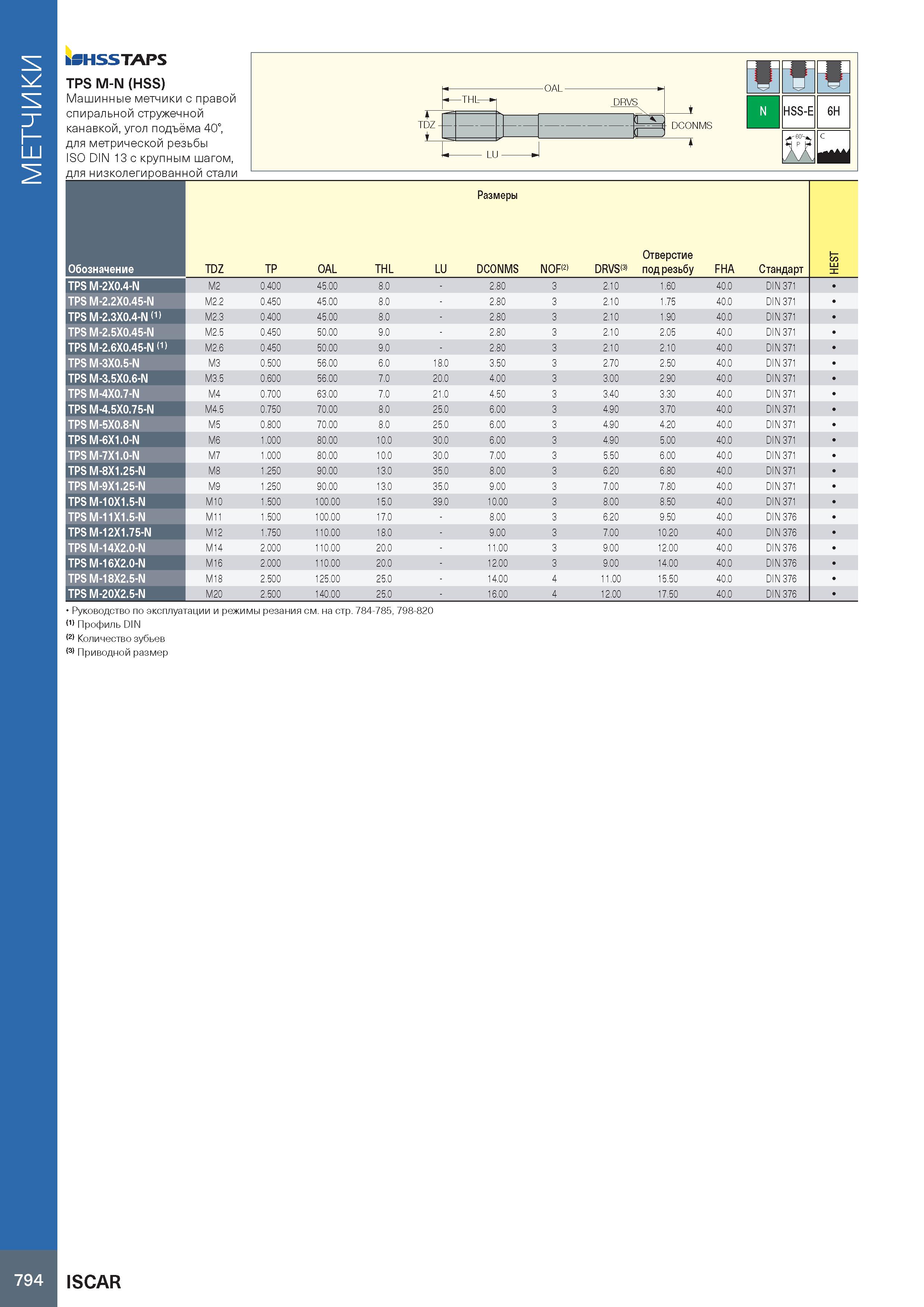

798 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.794
Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 794 0798 Lab2u МЕТЧИКИ ISHSSTAPS TPS M-N (HSS) Машинные метчики с правой спиральной стружечной канавкой, угол подъёма 40°, для метрической резьбы ISO DIN 13 с крупным шагом, для низколегированной стали Г TDZ 4l DRVS т т N HSS-E 6H ж C Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Профиль DIN (2) Количество зубьев (3) Приводной размер Размеры Обозначение TDZ TP OAL THL LU DCONMS NOF(2) DRVS(3) Отверстие под резьбу FHA Стандарт HEST TPS M-2X0.4-N M2 0.400 45.00 8.0 2.80 3 2.10 1.60 40 0 DIN 371 TPS M-2.2X0.45-N M2.2 0.450 45.00 8.0 2.80 3 2.10 1.75 40 0 DIN 371 TPS M-2.3X0.4-N (1) M2.3 0.400 45.00 8.0 2.80 3 2.10 1.90 40 0 DIN 371 TPS M-2.5X0.45-N M2.5 0.450 50.00 9.0 2.80 3 2.10 2.05 40 0 DIN 371 TPS M-2.6X0.45-N (1) M2.6 0.450 50.00 9.0 2.80 3 2.10 2.10 40 0 DIN 371 TPS M-3X0.5-N M3 0.500 56.00 6.0 18.0 3.50 3 2.70 2.50 40 0 DIN 371 TPS M-3.5X0.6-N M3.5 0.600 56.00 7.0 20.0 4.00 3 3.00 2.90 40 0 DIN 371 TPS M-4X0.7-N M4 0.700 63.00 7.0 21.0 4.50 3 3.40 3.30 40 0 DIN 371 TPS M-4.5X0.75-N M4.5 0.750 70.00 8.0 25.0 6.00 3 4.90 3.70 40 0 DIN 371 TPS M-5X0.8-N M5 0.800 70.00 8.0 25.0 6.00 3 4.90 4.20 40 0 DIN 371 TPS M-6X1.0-N M6 1.000 80.00 10.0 30.0 6.00 3 4.90 5.00 40 0 DIN 371 TPS M-7X1.0-N M7 1.000 80.00 10.0 30.0 7.00 3 5.50 6.00 40 0 DIN 371 TPS M-8X1.25-N M8 1.250 90.00 13.0 35.0 8.00 3 6.20 6.80 40 0 DIN 371 TPS M-9X1.25-N M9 1.250 90.00 13.0 35.0 9.00 3 7.00 7.80 40 0 DIN 371 TPS M-10X1.5-N M10 1.500 100.00 15.0 39.0 10.00 3 8.00 8.50 40 0 DIN 371 TPS M-11X1.5-N M11 1.500 100.00 17.0 8.00 3 6.20 9.50 40 0 DIN 376 TPS M-12X1.75-N M12 1.750 110.00 18.0 9.00 3 7.00 10.20 40 0 DIN 376 TPS M-14X2.0-N M14 2.000 110.00 20.0 11.00 3 9.00 12.00 40 0 DIN 376 TPS M-16X2.0-N M16 2.000 110.00 20.0 12.00 3 9.00 14.00 40 0 DIN 376 TPS M-18X2.5-N M18 2.500 125.00 25.0 14.00 4 11.00 15.50 40 0 DIN 376 TPS M-20X2.5-N M20 2.500 140.00 25.0 16.00 4 12.00 17.50 40 0 DIN 376 OAL IHL DCONMS LU 794 ISCAR
