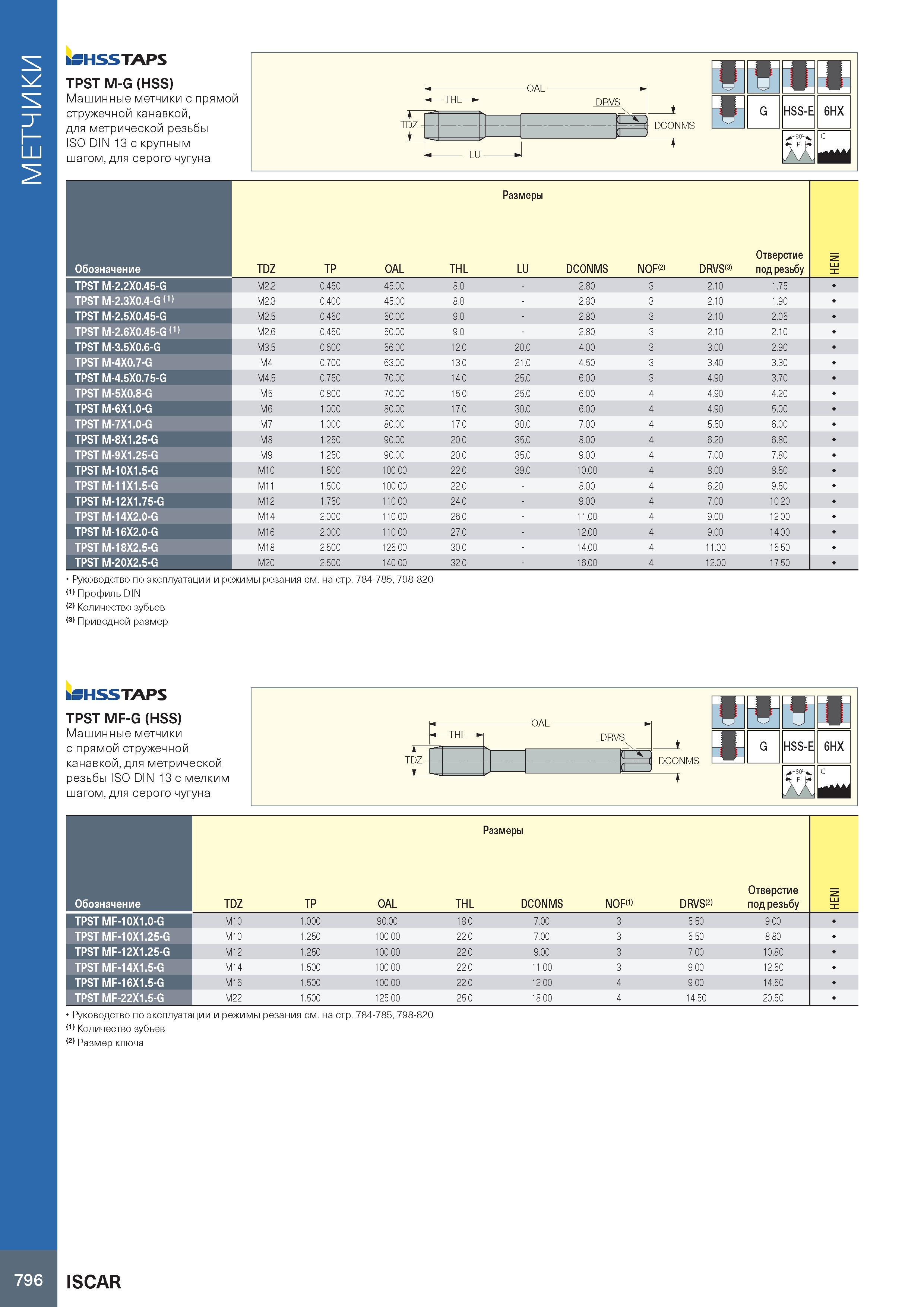

МЕТЧИКИ bSHSSTAPS TPST M-G (HSS) Машинные метчики с прямой стружечной канавкой, для метрической резьбы ISO DIN 13 с крупным шагом, для серого чугуна TDZ 4l DRVS № m m 1 1 11 G HSS-E 6HX XX. C Размеры Обозначение TDZ TP OAL THL LU DCONMS NOF(2) DRVS(3) Отверстие под резьбу ш TPST M-2.2X0.45-G M2.2 0.450 45.00 8.0 2.80 3 2.10 1.75 TPST M-2.3X0.4-G (1) M2.3 0.400 45.00 8.0 2.80 3 2.10 1.90 TPST M-2.5X0.45-G M2.5 0.450 50.00 9.0 2.80 3 2.10 2.05 TPST M-2.6X0.45-G (1) M2.6 0.450 50.00 9.0 2.80 3 2.10 2.10 TPST M-3.5X0.6-G M3.5 0.600 56.00 12.0 20.0 4.00 3 3.00 2.90 TPST M-4X0.7-G M4 0.700 63.00 13.0 21.0 4.50 3 3.40 3.30 TPST M-4.5X0.75-G M4.5 0.750 70.00 14.0 25.0 6.00 3 4.90 3.70 TPST M-5X0.8-G M5 0.800 70.00 15.0 25.0 6.00 4 4.90 4.20 TPST M-6X1.0-G M6 1.000 80.00 17.0 30.0 6.00 4 4.90 5.00 TPST M-7X1.0-G M7 1.000 80.00 17.0 30.0 7.00 4 5.50 6.00 TPST M-8X1.25-G M8 1.250 90.00 20.0 35.0 8.00 4 6.20 6.80 TPST M-9X1.25-G M9 1.250 90.00 20.0 35.0 9.00 4 7.00 7.80 TPST M-10X1.5-G M10 1.500 100.00 22.0 39.0 10.00 4 8.00 8.50 TPST M-11X1.5-G M11 1.500 100.00 22.0 8.00 4 6.20 9.50 TPST M-12X1.75-G M12 1.750 110.00 24.0 9.00 4 7.00 10.20 TPST M-14X2.0-G M14 2.000 110.00 26.0 11.00 4 9.00 12.00 TPST M-16X2.0-G M16 2.000 110.00 27.0 12.00 4 9.00 14.00 TPST M-18X2.5-G M18 2.500 125.00 30.0 14.00 4 11.00 15.50 TPST M-20X2.5-G M20 2.500 140.00 32.0 16.00 4 12.00 17.50 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Профиль DIN (2) Количество зубьев (3) Приводной размер OAL IHL DCONMS LU faSHSSTAPS TPST MF-G (HSS) Машинные метчики с прямой стружечной канавкой, для метрической резьбы ISO DIN 13 с мелким шагом, для серого чугуна n-OAL- — И — и m ш я —THL— DRVS — - G HSS-E 6HX tiF - - -I I -йи DCONMS i J ' -60' C Размеры Обозначение TDZ TP OAL THL DCONMS NOF(1) DRVS(2) Отверстие под резьбу HENI TPST MF-10X1.0-G M10 1.000 90.00 18.0 7.00 3 5.50 9.00 TPST MF-10X1.25-G M10 1.250 100.00 22.0 7.00 3 5.50 8.80 TPST MF-12X1.25-G M12 1.250 100.00 22.0 9.00 3 7.00 10.80 TPST MF-14X1.5-G M14 1.500 100.00 22.0 11.00 3 9.00 12.50 TPST MF-16X1.5-G M16 1.500 100.00 22.0 12.00 4 9.00 14.50 TPST MF-22X1.5-G M22 1.500 125.00 25.0 18.00 4 14.50 20.50 Руководство по эксплуатации и режимы резания см. на стр. 784-785, 798-820 (1) Количество зубьев (2) Размер ключа 796 ISCAR
