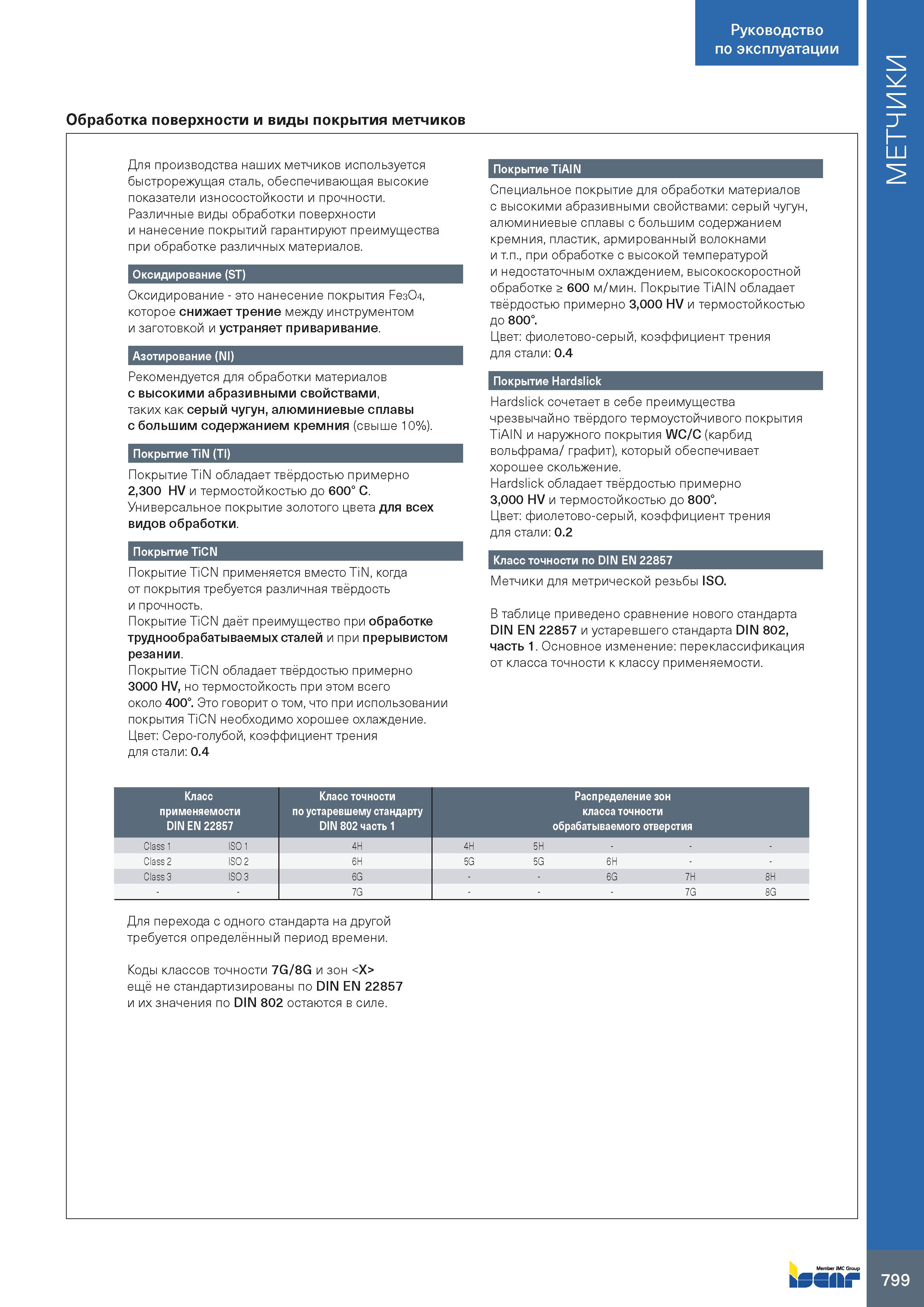

Руководство по эксплуатации Обработка поверхности и виды покрытия метчиков Для производства наших метчиков используется быстрорежущая сталь, обеспечивающая высокие показатели износостойкости и прочности. Различные виды обработки поверхности и нанесение покрытий гарантируют преимущества при обработке различных материалов. Оксидирование (ST) Оксидирование - это нанесение покрытия Fe3O4, которое снижает трение между инструментом и заготовкой и устраняет приваривание. Азотирование (NI) Рекомендуется для обработки материалов с высокими абразивными свойствами, таких как серый чугун, алюминиевые сплавы с большим содержанием кремния (свыше 10%). Покрытие TiN (TI) Покрытие TiN обладает твёрдостью примерно 2,300 HV и термостойкостью до 600° С. Универсальное покрытие золотого цвета для всех видов обработки. Покрытие TiCN Покрытие TiCN применяется вместо TiN, когда от покрытия требуется различная твёрдость и прочность. Покрытие TiCN даёт преимущество при обработке труднообрабатываемых сталей и при прерывистом резании. Покрытие TiCN обладает твёрдостью примерно 3000 HV, но термостойкость при этом всего около 400°. Это говорит о том, что при использовании покрытия TiCN необходимо хорошее охлаждение. Цвет: Серо-голубой, коэффициент трения для стали: 0.4 Покрытие TiAIN Специальное покрытие для обработки материалов с высокими абразивными свойствами: серый чугун, алюминиевые сплавы с большим содержанием кремния, пластик, армированный волокнами и т.п., при обработке с высокой температурой и недостаточным охлаждением, высокоскоростной обработке > 600 м/мин. Покрытие TiAIN обладает твёрдостью примерно 3,000 HV и термостойкостью до 800°. Цвет: фиолетово-серый, коэффициент трения для стали: 0.4 Покрытие Hardslick Hardslick сочетает в себе преимущества чрезвычайно твёрдого термоустойчивого покрытия TiAIN и наружного покрытия WC/C (карбид вольфрама/ графит), который обеспечивает хорошее скольжение. Hardslick обладает твёрдостью примерно 3,000 HV и термостойкостью до 800°. Цвет: фиолетово-серый, коэффициент трения для стали: 0.2 Класс точности по DIN EN 22857 Метчики для метрической резьбы ISO. В таблице приведено сравнение нового стандарта DIN EN 22857 и устаревшего стандарта DIN 802, часть 1. Основное изменение: переклассификация от класса точности к классу применяемости. Класс применяемости DIN EN 22857 Класс точности по устаревшему стандарту DIN 802 часть 1 Распределение зон класса точности обрабатываемого отверстия Class 1 ISO 1 4H 4H 5H Class 2 ISO 2 6H 5G 5G 6H Class 3 ISO 3 6G 6G 7H 8H 7G 7G 8G Для перехода с одного стандарта на другой требуется определённый период времени. Коды классов точности 7G/8G и зон X> ещё не стандартизированы по DIN EN 22857 и их значения по DIN 802 остаются в силе. 799 МЕТЧИКИ
