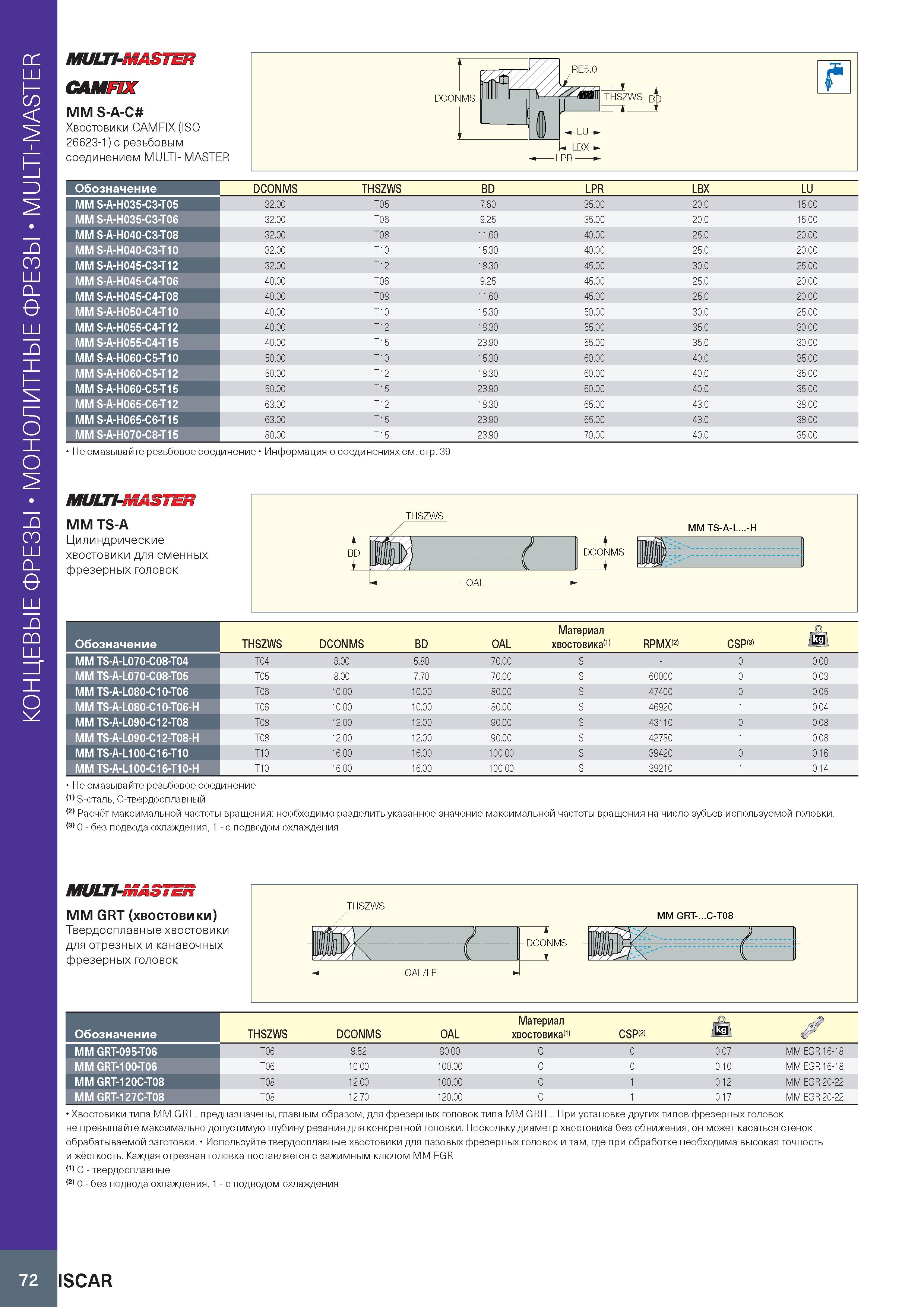

Монолитные концевые фрезы MULTI-MASTER МииП-тАЗТЕп CAMFIX MM S-A-C Хвостовики CAMFIX (ISO 26623-1) с резьбовым соединением MULTI- MASTER Обозначение DCONMS THSZWS BD LPR LBX LU MM S-A-H035-C3-T05 32.00 T05 7.60 35.00 20.0 15.00 MM S-A-H035-C3-T06 32.00 T06 9.25 35.00 20.0 15.00 MM S-A-H040-C3-T08 32.00 T08 11.60 40.00 25.0 20.00 MM S-A-H040-C3-T10 32.00 T10 15.30 40.00 25.0 20.00 MM S-A-H045-C3-T12 32.00 T12 18.30 45.00 30.0 25.00 MM S-A-H045-C4-T06 40.00 T06 9.25 45.00 25.0 20.00 MM S-A-H045-C4-T08 40.00 T08 11.60 45.00 25.0 20.00 MM S-A-H050-C4-T10 40.00 T10 15.30 50.00 30.0 25.00 MM S-A-H055-C4-T12 40.00 T12 18.30 55.00 35.0 30.00 MM S-A-H055-C4-T15 40.00 T15 23.90 55.00 35.0 30.00 MM S-A-H060-C5-T10 50.00 T10 15.30 60.00 40.0 35.00 MM S-A-H060-C5-T12 50.00 T12 18.30 60.00 40.0 35.00 MM S-A-H060-C5-T15 50.00 T15 23.90 60.00 40.0 35.00 MM S-A-H065-C6-T12 63.00 T12 18.30 65.00 43.0 38.00 MM S-A-H065-C6-T15 63.00 T15 23.90 65.00 43.0 38.00 MM S-A-H070-C8-T15 80.00 T15 23.90 70.00 40.0 35.00 ньютон на метр охлаждения MULTI-MASTER MM GRT (хвостовики) Твердосплавные хвостовики для отрезных и канавочных фрезерных головок Обозначение MM GRT-095-T06 MM GRT-100-T06 MM GRT-120C-T08 MM GRT-127C-T08 THSZWS DCONMS OAL Материал хвостовикам CSP(2) Й i У T06 9.52 80.00 C 0 0.07 MM EGR 16-18 T06 10.00 100.00 C 0 0.10 MM EGR 16-18 T08 12.00 100.00 C 1 0.12 MM EGR 20-22 T08 12.70 120.00 C 1 0.17 MM EGR 20-22 Хвостовики типа MM GRT.. предназначены, главным образом, для фрезерных головок типа MM GRIT... При установке других типов фрезерных головок не превышайте максимально допустимую глубину резания для конкретной головки. Поскольку диаметр хвостовика без обнижения, он может касаться стенок обрабатываемой заготовки. Используйте твердосплавные хвостовики для пазовых фрезерных головок и там, где при обработке необходима высокая точность и жёсткость. Каждая отрезная головка поставляется с зажимным ключом MM EGR (1) C - твердосплавные (2) 0 - без подвода охлаждения, 1 - с подводом охлаждения 72 ISCAR
