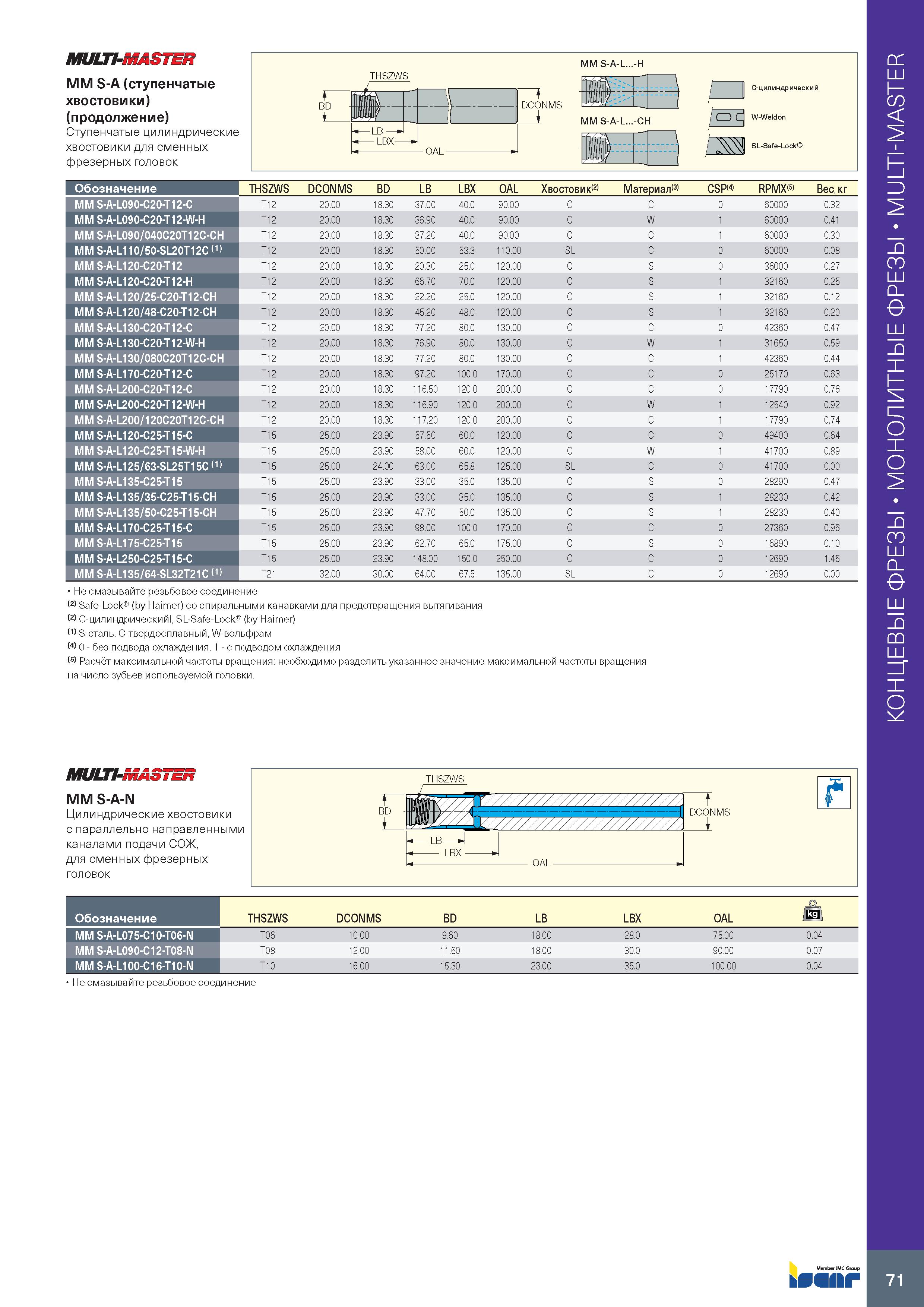

MULTI-mASTER MM S-A (ступенчатые хвостовики) (продолжение) Ступенчатые цилиндрические хвостовики для сменных фрезерных головок ньютон на метр (4) 0 - без подвода охлаждения, 1 - с подводом охлаждения (5) Расчёт максимальной частоты вращения: необходимо разделить указанное значение максимальной частоты вращения на число зубьев используемой головки. MULTI-MASTER MM S-A-N Цилиндрические хвостовики с параллельно направленными каналами подачи СОЖ, для сменных фрезерных головок DCONMS о. Обозначение THSZWS DCONMS BD LB LBX OAL Хвостовик Материал(3) CSP(4) RPMX(5) Вес, кг MM S-A-L090-C20-T12-C T12 20.00 18.30 37.00 40.0 90.00 C C 0 60000 0.32 MM S-A-L090-C20-T12-W-H T12 20.00 18.30 36.90 40.0 90.00 C W 60000 0.41 MM S-A-L090/040C20T12C-CH T12 20.00 18.30 37.20 40.0 90.00 C C 60000 0.30 MM S-A-L110/50-SL20T12C (1> T12 20.00 18.30 50.00 53.3 110.00 SL C 60000 0.08 MM S-A-L120-C20-T12 T12 20.00 18.30 20.30 25.0 120.00 C S 36000 0.27 MM S-A-L120-C20-T12-H T12 20.00 18.30 66.70 70.0 120.00 C S 32160 0.25 MM S-A-L120/25-C20-T12-CH T12 20.00 18.30 22.20 25.0 120.00 C S 32160 0.12 MM S-A-L120/48-C20-T12-CH T12 20.00 18.30 45.20 48.0 120.00 C S 32160 0.20 MM S-A-L130-C20-T12-C T12 20.00 18.30 77.20 80.0 130.00 C C 42360 0.47 MM S-A-L130-C20-T12-W-H T12 20.00 18.30 76.90 80.0 130.00 C W 31650 0.59 MM S-A-L130/080C20T12C-CH T12 20.00 18.30 77.20 80.0 130.00 C C 42360 0.44 MM S-A-L170-C20-T12-C T12 20.00 18.30 97.20 100.0 170.00 C C 25170 0.63 MM S-A-L200-C20-T12-C T12 20.00 18.30 116.50 120.0 200.00 C C 17790 0.76 MM S-A-L200-C20-T12-W-H T12 20.00 18.30 116.90 120.0 200.00 C W 12540 0.92 MM S-A-L200/120C20T12C-CH T12 20.00 18.30 117.20 120.0 200.00 C C 1 17790 0.74 MM S-A-L120-C25-T15-C T15 25.00 23.90 57.50 60.0 120.00 C C 49400 0.64 MM S-A-L120-C25-T15-W-H T15 25.00 23.90 58.00 60.0 120.00 C W 1 41700 0.89 MM S-A-L125/63-SL25T15C (1> T15 25.00 24.00 63.00 65.8 125.00 SL C 41700 0.00 MM S-A-L135-C25-T15 T15 25.00 23.90 33.00 35.0 135.00 C S 28290 0.47 MM S-A-L135/35-C25-T15-CH T15 25.00 23.90 33.00 35.0 135.00 C S 1 28230 0.42 MM S-A-L135/50-C25-T15-CH T15 25.00 23.90 47.70 50.0 135.00 C S 1 28230 0.40 MM S-A-L170-C25-T15-C T15 25.00 23.90 98.00 100.0 170.00 C C 0 27360 0.96 MM S-A-L175-C25-T15 T15 25.00 23.90 62.70 65.0 175.00 C S 0 16890 0.10 MM S-A-L250-C25-T15-C T15 25.00 23.90 148.00 150.0 250.00 C C 0 12690 1.45 MM S-A-L135/64-SL32T21C (1> T21 32.00 30.00 64.00 67.5 135.00 SL C 0 12690 0.00 Обозначение THSZWS DCONMS BD LB LBX OAL Jkgl MM S-A-L075-C10-T06-N T06 10.00 9.60 18.00 28.0 75.00 0.04 MM S-A-L090-C12-T08-N T08 12.00 11.60 18.00 30.0 90.00 0.07 MM S-A-L100-C16-T10-N T10 16.00 15.30 23.00 35.0 100.00 0.04 Не смазывайте резьбовое соединение bSSflkf IHSZWS 71 Монолитные концевые фрезы MULTI-MASTER
