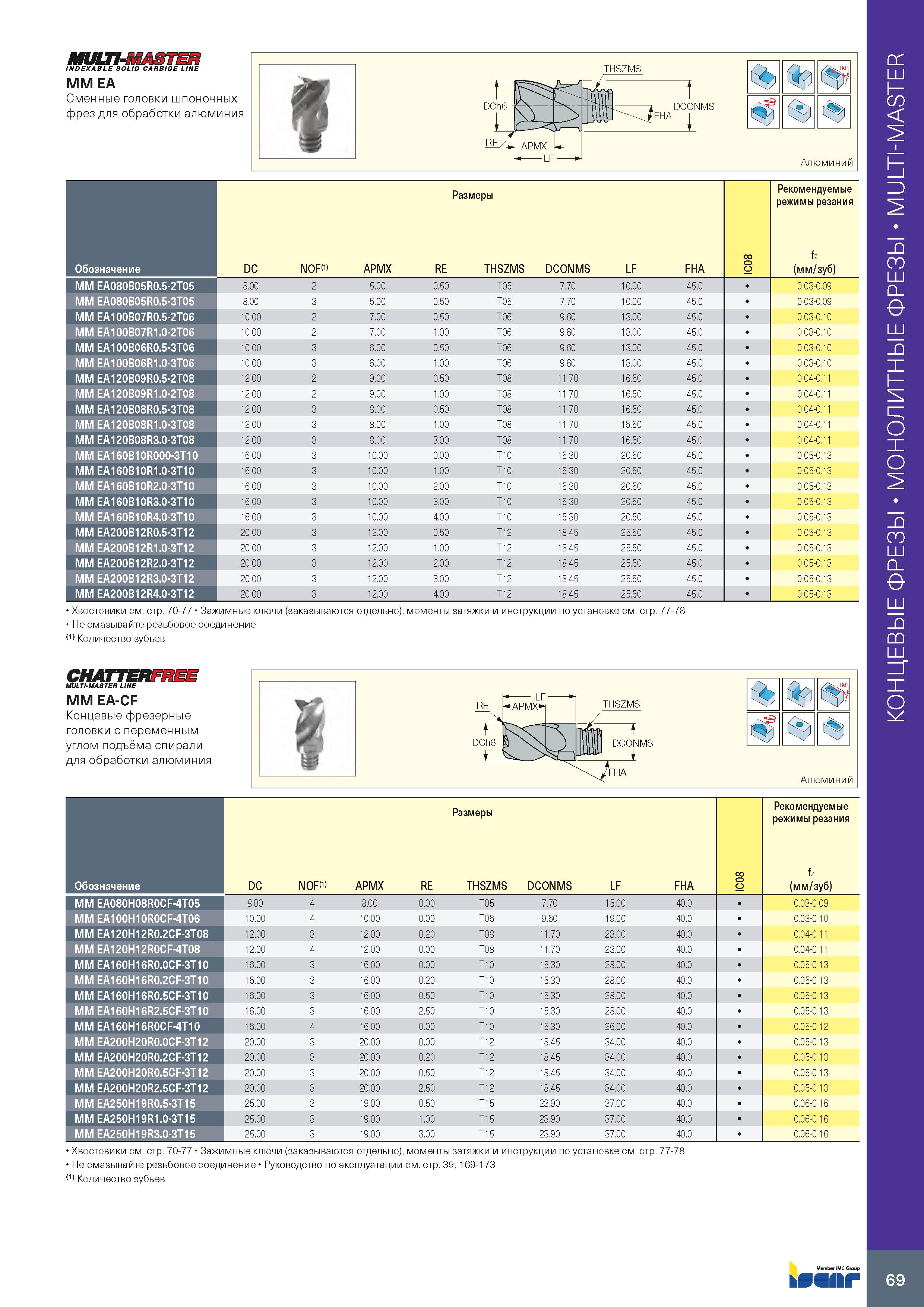

MULTI- INDEXABLE SOLID CARBIDE LINE MM EA Сменные головки шпоночных фрез для обработки алюминия DCONMS Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 ньютон на метр углом подъёма спирали для обработки алюминия DCh6 i THSZMS DCONMS A Ф C fl FHA Алюминий Размеры IC08 Рекомендуемые режимы резания fz (мм/зуб) Обозначение DC NOF(1) APMX RE THSZMS DCONMS LF FHA MM EA080H08R0CF-4T05 8.00 4 8.00 0.00 T05 7.70 15.00 40 0 0.03-0.09 MM EA100H10R0CF-4T06 10.00 4 10.00 0.00 T06 9.60 19.00 40 0 0.03-0.10 MM EA120H12R0.2CF-3T08 12.00 3 12.00 0.20 T08 11.70 23.00 40 0 0.04-0.11 MM EA120H12R0CF-4T08 12.00 4 12.00 0.00 T08 11.70 23.00 40 0 0.04-0.11 MM EA160H16R0.0CF-3T10 16.00 3 16.00 0.00 T10 15.30 28.00 40 0 0.05-0.13 MM EA160H16R0.2CF-3T10 16.00 3 16.00 0.20 T10 15.30 28.00 40 0 0.05-0.13 MM EA160H16R0.5CF-3T10 16.00 3 16.00 0.50 T10 15.30 28.00 40 0 0.05-0.13 MM EA160H16R2.5CF-3T10 16.00 3 16.00 2.50 T10 15.30 28.00 40 0 0.05-0.13 MM EA160H16R0CF-4T10 16.00 4 16.00 0.00 T10 15.30 26.00 40 0 0.05-0.12 MM EA200H20R0.0CF-3T12 20.00 3 20.00 0.00 T12 18.45 34.00 40 0 0.05-0.13 MM EA200H20R0.2CF-3T12 20.00 3 20.00 0.20 T12 18.45 34.00 40 0 0.05-0.13 MM EA200H20R0.5CF-3T12 20.00 3 20.00 0.50 T12 18.45 34.00 40 0 0.05-0.13 MM EA200H20R2.5CF-3T12 20.00 3 20.00 2.50 T12 18.45 34.00 40 0 0.05-0.13 MM EA250H19R0.5-3T15 25.00 3 19.00 0.50 T15 23.90 37.00 40 0 0.06-0.16 MM EA250H19R1.0-3T15 25.00 3 19.00 1.00 T15 23.90 37.00 40 0 0.06-0.16 MM EA250H19R3.0-3T15 25.00 3 19.00 3.00 T15 23.90 37.00 40 0 0.06-0.16 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев 69 Монолитные концевые фрезы MULTI-MASTER
