72 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.68

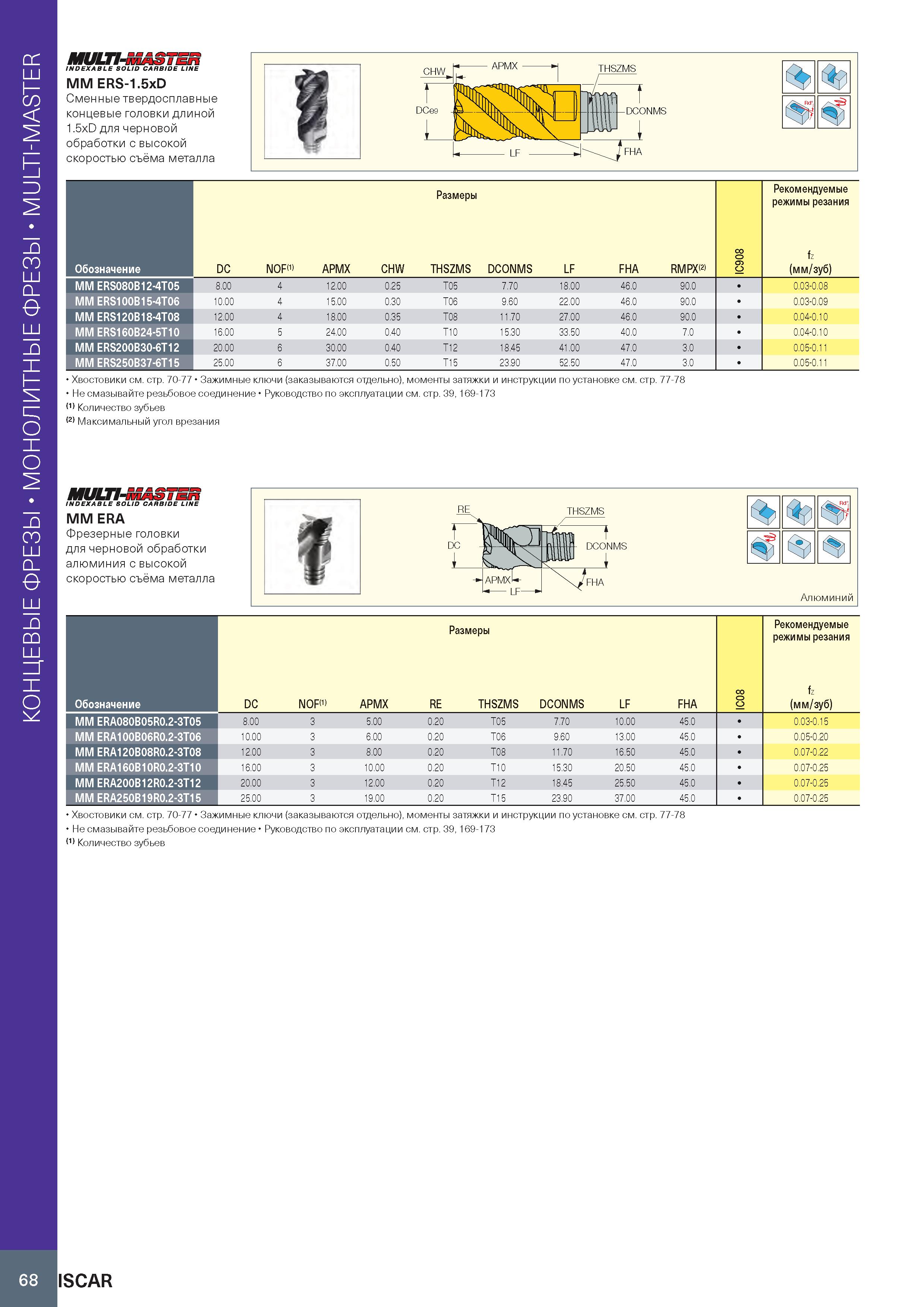

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 68 0072 Lab2u Монолитные концевые фрезы MULTI-MASTER MULTI-i INDEXABLE SOLID CARBIDE LINE MM ERS-1.5xD Сменные твердосплавные концевые головки длиной 1.5xD для черновой обработки с высокой скоростью съёма металла DCe9 DCONMS 1 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Максимальный угол врезания Обозначение Размеры IC908 Рекомендуемые режимы резания fz (мм/зуб) DC NOF(1) APMX CHW THSZMS DCONMS LF FHA RMPX(2) MM ERS080B12-4T05 8.00 4 12.00 0.25 T05 7.70 18.00 46.0 90.0 0.03-0.08 MM ERS100B15-4T06 10.00 4 15.00 0.30 T06 9.60 22.00 46.0 90.0 0.03-0.09 MM ERS120B18-4T08 12.00 4 18.00 0.35 T08 11.70 27.00 46.0 90.0 0.04-0.10 MM ERS160B24-5T10 16.00 5 24.00 0.40 T10 15.30 33.50 40.0 7.0 0.04-0.10 MM ERS200B30-6T12 20.00 6 30.00 0.40 T12 18.45 41.00 47.0 3.0 0.05-0.11 MM ERS250B37-6T15 25.00 6 37.00 0.50 T15 23.90 52.50 47.0 3.0 0.05-0.11 MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM ERA Фрезерные головки для черновой обработки алюминия с высокой скоростью съёма металла Обозначение Размеры 8 о IC Рекомендуемые режимы резания fz (мм/зуб) DC NOF(1) APMX RE THSZMS DCONMS LF FHA MM ERA080B05R0.2-3T05 8.00 3 5.00 0.20 T05 7.70 10.00 45.0 0.03-0.15 MM ERA100B06R0.2-3T06 10.00 3 6.00 0.20 T06 9.60 13.00 45.0 0.05-0.20 MM ERA120B08R0.2-3T08 12.00 3 8.00 0.20 T08 11.70 16.50 45.0 0.07-0.22 MM ERA160B10R0.2-3T10 16.00 3 10.00 0.20 T10 15.30 20.50 45.0 0.07-0.25 MM ERA200B12R0.2-3T12 20.00 3 12.00 0.20 T12 18.45 25.50 45.0 0.07-0.25 MM ERA250B19R0.2-3T15 25.00 3 19.00 0.20 T15 23.90 37.00 45.0 0.07-0.25 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев 68 ISCAR
