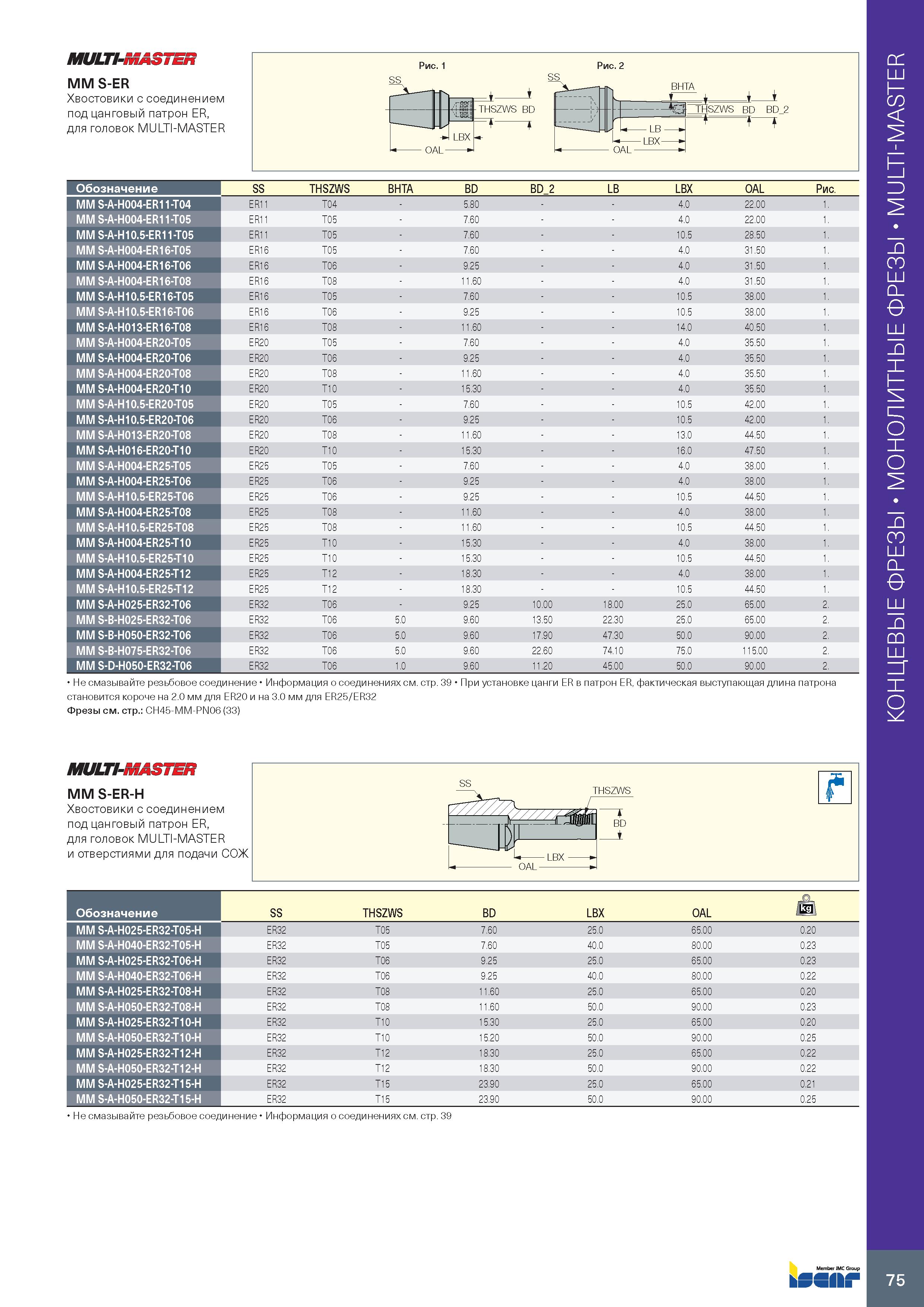

MULTI-mA3TER MM S-ER Хвостовики с соединением под цанговый патрон ER, для головок MULTI-MASTER Обозначение SS THSZWS BHTA BD BD 2 LB LBX OAL Рис. MM S-A-H004-ER11-T04 ER11 T04 5.80 4.0 22.00 1 MM S-A-H004-ER11-T05 ER11 T05 7.60 4.0 22.00 1 MM S-A-H10.5-ER11-T05 ER11 T05 7.60 10.5 28.50 1 MM S-A-H004-ER16-T05 ER16 T05 7.60 4.0 31.50 1 MM S-A-H004-ER16-T06 ER16 T06 9.25 4.0 31.50 1 MM S-A-H004-ER16-T08 ER16 T08 11.60 4.0 31.50 1 MM S-A-H10.5-ER16-T05 ER16 T05 7.60 10.5 38.00 1 MM S-A-H10.5-ER16-T06 ER16 T06 9.25 10.5 38.00 1 MM S-A-H013-ER16-T08 ER16 T08 11.60 14.0 40.50 1 MM S-A-H004-ER20-T05 ER20 T05 7.60 4.0 35.50 1 MM S-A-H004-ER20-T06 ER20 T06 9.25 4.0 35.50 1 MM S-A-H004-ER20-T08 ER20 T08 11.60 4.0 35.50 1 MM S-A-H004-ER20-T10 ER20 T10 15.30 4.0 35.50 1 MM S-A-H10.5-ER20-T05 ER20 T05 7.60 10.5 42.00 1 MM S-A-H10.5-ER20-T06 ER20 T06 9.25 10.5 42.00 1 MM S-A-H013-ER20-T08 ER20 T08 11.60 13.0 44.50 1 MM S-A-H016-ER20-T10 ER20 T10 15.30 16.0 47.50 1 MM S-A-H004-ER25-T05 ER25 T05 7.60 4.0 38.00 1 MM S-A-H004-ER25-T06 ER25 T06 9.25 4.0 38.00 1 MM S-A-H10.5-ER25-T06 ER25 T06 9.25 10.5 44.50 1 MM S-A-H004-ER25-T08 ER25 T08 11.60 4.0 38.00 1 MM S-A-H10.5-ER25-T08 ER25 T08 11.60 10.5 44.50 1 MM S-A-H004-ER25-T10 ER25 T10 15.30 4.0 38.00 1 MM S-A-H10.5-ER25-T10 ER25 T10 15.30 10.5 44.50 1 MM S-A-H004-ER25-T12 ER25 T12 18.30 4.0 38.00 1 MM S-A-H10.5-ER25-T12 ER25 T12 18.30 10.5 44.50 1 MM S-A-H025-ER32-T06 ER32 T06 9.25 10.00 18.00 25.0 65.00 2 MM S-B-H025-ER32-T06 ER32 T06 5.0 9.60 13.50 22.30 25.0 65.00 2 MM S-B-H050-ER32-T06 ER32 T06 5.0 9.60 17.90 47.30 50.0 90.00 2 MM S-B-H075-ER32-T06 ER32 T06 5.0 9.60 22.60 74.10 75.0 115.00 2 MM S-D-H050-ER32-T06 ER32 T06 1.0 9.60 11.20 45.00 50.0 90.00 2 ньютон на метр для ER20 и на 3.0 мм для ER25/ER32 Фрезы см. стр.: CH45-MM-PN06 (33) MULTI-MASTER MM S-ER-H Хвостовики с соединением под цанговый патрон ER, для головок MULTI-MASTER и отверстиями для подачи СОЖ Обозначение SS THSZWS BD LBX OAL jkgl MM S-A-H025-ER32-T05-H ER32 T05 7.60 25.0 65 .00 0.20 MM S-A-H040-ER32-T05-H ER32 T05 7.60 40.0 80 .00 0.23 MM S-A-H025-ER32-T06-H ER32 T06 9.25 25.0 65 .00 0.23 MM S-A-H040-ER32-T06-H ER32 T06 9.25 40.0 80 .00 0.22 MM S-A-H025-ER32-T08-H ER32 T08 11.60 25.0 65 .00 0.20 MM S-A-H050-ER32-T08-H ER32 T08 11.60 50.0 90 .00 0.23 MM S-A-H025-ER32-T10-H ER32 T10 15.30 25.0 65 .00 0.20 MM S-A-H050-ER32-T10-H ER32 T10 15.20 50.0 90 .00 0.25 MM S-A-H025-ER32-T12-H ER32 T12 18.30 25.0 65 .00 0.22 MM S-A-H050-ER32-T12-H ER32 T12 18.30 50.0 90 .00 0.22 MM S-A-H025-ER32-T15-H ER32 T15 23.90 25.0 65 .00 0.21 MM S-A-H050-ER32-T15-H ER32 T15 23.90 50.0 90 .00 0.25 Не смазывайте резьбовое соединение Информация о соединениях см. стр. 39 75 Монолитные концевые фрезы MULTI-MASTER
