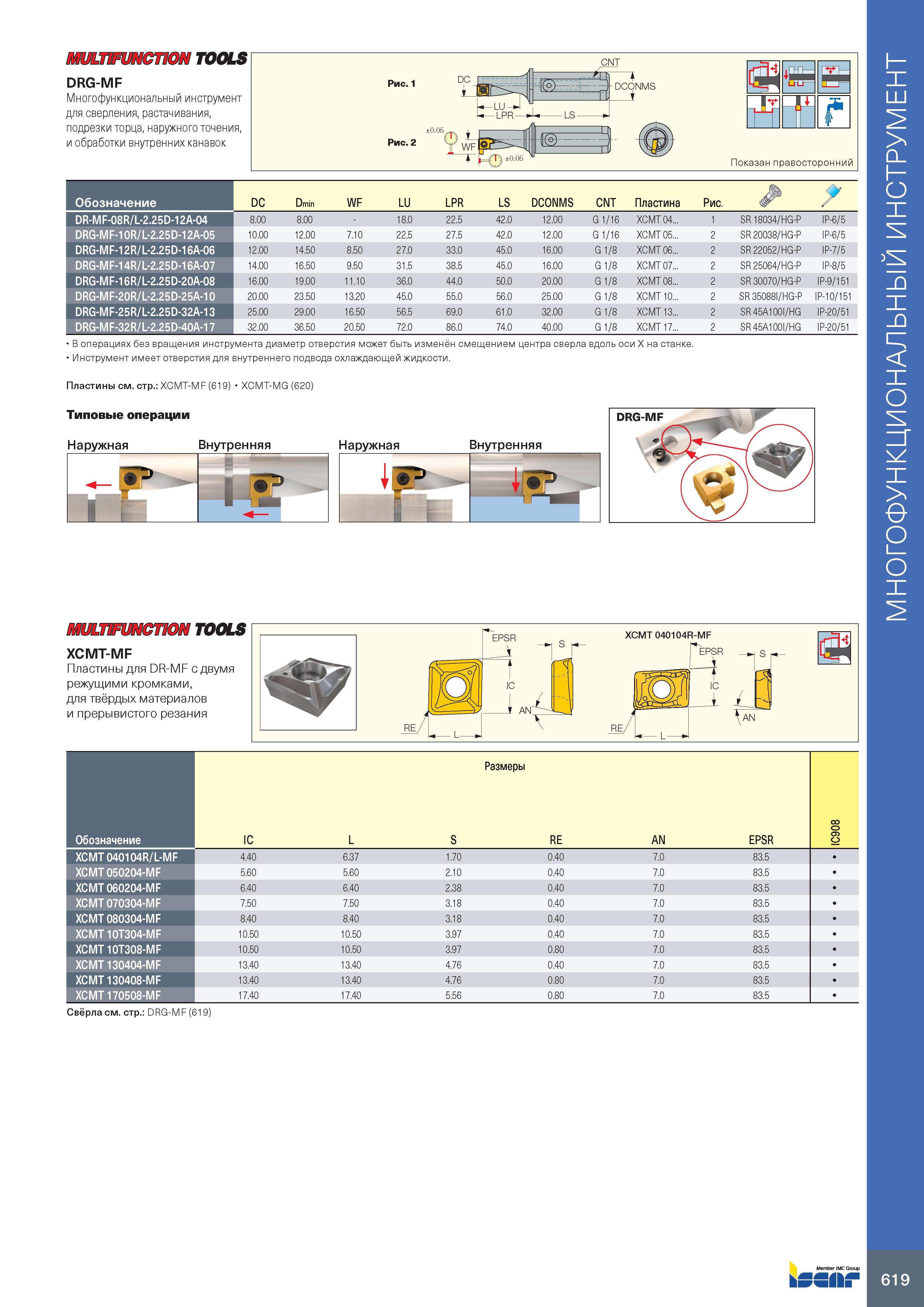

MULTIFUNCTION TOOLS DRG-MF Многофункциональный инструмент для сверления, растачивания, подрезки торца, наружного точения, и обработки внутренних канавок Обозначение DC Dmin WF LU LPR LS DCONMS CNT Пластина Рис. № DR-MF-08R/L-2.25D-12A-04 8.00 8.00 18.0 22.3 42.0 12.00 G 1/16 XCMT 04... 1 SR 18034 IP-6/3 DRG-MF-10R/L-2.25D-12A-05 10.00 12.00 7.10 22.3 27.3 42.0 12.00 G 1/16 XCMT 03... 2 SR 20038 IP-6/5 DRG-MF-12R/L-2.25D-16A-06 12.00 14.50 8.30 27.0 33.0 43.0 16.00 G 1/8 XCMT 06... 2 SR 22052/HG-P IP-7/5 DRG-MF-14R/L-2.25D-16A-07 14.00 16.50 9.30 31.3 38.3 43.0 16.00 G 1/8 XCMT 07... 2 SR 23064/HG-P IP-8/5 DRG-MF-16R/L-2.25D-20A-08 16.00 19.00 11.10 36.0 44.0 30.0 20.00 G 1/8 XCMT 08... 2 SR 30070/HG-P IP-9/131 DRG-MF-20R/L-2.25D-25A-10 20.00 23.50 13.20 43.0 33.0 36.0 25.00 G 1/8 XCMT 10... 2 SR 35088I/HG-P IP-10/131 DRG-MF-25R/L-2.25D-32A-13 25.00 29.00 16.50 36.3 69.0 61.0 32.00 G 1/8 XCMT 13... 2 SR У5A100I/HG IP-20/51 DRG-MF-32R/L-2.25D-40A-17 32.00 36.30 20.30 72.0 86.0 74.0 40.00 G 1/8 XCMT 17... 2 SR У5A100I/HG IP-20/31 В операциях без вращения инструмента диаметр отверстия может быть изменён смещением центра сверла вдоль оси X на станке. Инструмент имеет отверстия для внутреннего подвода охлаждающей жидкости. Пластины см. стр.: XCMT-MF (619) XCMT-MG (620) MULTIFUNCTION TOOLS XCMT-MF Пластины для DR-MF с двумя режущими кромками, для твёрдых материалов и прерывистого резания Размеры Обозначение IC L S RE AN EPSR 8 0 9 IC XCMT 040104R/L-MF 4.40 6.37 1.70 0.40 7.0 83.3 XCMT 050204-MF 3.60 3.60 2.10 0.40 7.0 83.3 XCMT 060204-MF 6.40 6.40 2.38 0.40 7.0 83.3 XCMT 070304-MF 7.30 7.30 3.18 0.40 7.0 83.3 XCMT 080304-MF 8.40 8.40 3.18 0.40 7.0 83.3 XCMT 10T304-MF 10.50 10.50 3.97 0.40 7.0 83.3 XCMT 10T308-MF 10.50 10.50 3.97 0.80 7.0 83.3 XCMT 130404-MF 13.40 13.40 4.76 0.40 7.0 83.3 XCMT 130408-MF 13.40 13.40 4.76 0.80 7.0 83.3 XCMT 170508-MF 17.40 17.40 3.36 0.80 7.0 83.3 Свёрла см. стр.: DRG-MF (619) 619 МНОГОФУНКЦИОНАЛЬНЫЙ ИНСТРУМЕНТ
